Рудольф Сворень - Ваш радиоприемник

«Симметричный» приемник, где до детектора работает примерно такой же усилитель, что и после детектора, называется приемником прямого усиления. В высокочастотном тракте такого приемника имеется несколько, обычно два, а иногда и три, колебательных контура, включенных в анодные или сеточные цепи усилительных ламп. Лет тридцать тому назад приемник прямого усиления применялся очень широко, и различные его типы выпускались в широкую продажу. В дальнейшем этот приемник был полностью вытеснен более совершенным — супергетеродином, однако попытки возродить массовый приемник прямого усиления предпринимались много раз, в том числе и в самое последнее время. Все они заканчивались безуспешно. Для того чтобы понять, почему в многолетнем споре победу все-таки одержал супергетеродин, давайте попытаемся представить себе, как в сказочной стране Электронии проходил бы судебный процесс, на котором решался бы спор между супергетеродином и приемником прямого усиления.

Речь Ответственного Представителя супергетеродина на этом процессе, по-видимому, прозвучала бы так:

«Уважаемый председатель суда, уважаемые присяжные заседатели! В своем исковом заявлении приемник прямого усиления, известный больше по кличке «прямик», просит выпустить его массовым тиражом и широко распространить среди радиослушателей. При этом вышеназванный «прямик» ссылается на то, что он якобы может делать все, что требуется от радиоприемника, — умеет усиливать сигнал, ослаблять мешающие станции, воспроизводить грамзаписи, питаться от сети переменного тока. Что касается двух последних аргументов истца, то я уверен, что суд оставит их без внимания. Воспроизводить грамзаписи в наше время умеют многие — телевизоры, звуковые установки и целый ряд специальных, например медицинских, приборов. Но было бы смешно, если бы кто-нибудь из этих уважаемых граждан Электронии потребовал для себя дополнительного звания «радиовещательный приемник». Совершенно смехотворно выглядит ссылка на питание от сети. С такими же претензиями в суд могли бы обратиться электробритвы, стиральные машины и прочие источники помех (здесь Ответственный Представитель, мягко говоря, немножко перегнул палку — все электрические приборы, которые могут создавать помехи, снабжены помехозащитными фильтрами).

Теперь разрешите перейти к главным аргументам истца — к его избирательности и чувствительности. Хорошо известно, что высокую избирательность может обеспечить большое число контуров. Может ли себе позволить такую роскошь наш истец? Нет, нет и еще раз нет! Взгляните на схему высокочастотных усилительных каскадов этого «прямика» (здесь оратор предъявляет председателю копию рисунка 56). Каждый контур усилителя ВЧ нужно настраивать на принимаемую станцию, а значит, в каждом контуре должен быть конденсатор переменной емкости, комплект катушек и секция переключателя диапазонов. Вы себе представляете, каким громоздким станет «прямик», если применить в нем 4–5 настраивающих контуров? Я уже не говорю про усилитель ВЧ, в котором должно быть 8—10 контуров, что, кстати говоря, для супергетеродина не представляет никакой трудности.

Когда «прямик» хвастается свой избирательностью, он почему-то приводит данные, относящиеся к длинноволновому диапазону, и совершенно замалчивает свои возможности в диапазоне коротких волн. Это явная попытка ввести в заблуждение суд, попытка, которая сама по себе заслуживает наказания.

* * *

ЗЕЛЕНЫЕ ГЛАЗА

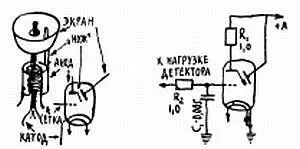

В работающем приемнике лампа 6Е5С (или 6Е1П) очень напоминает мигающий зеленый глаз. Поэтому ее часто так и называют глазком или даже магическим глазком. Настоящее имя лампы — оптический индикатор настройки. Она состоит из двух частей — вспомогательного триода и электронно-лучевого индикатора, дальнего родственника телевизионной трубки.

На экран индикатора подается плюс анодного напряжения, и к нему из катода летят электроны, так же, как они направлялись бы к обычному аноду. Под действием электронной бомбардировки экран светится ярким зеленым светом. В одном месте на пути электронов стоит так называемый «нож» — тонкая металлическая пластинка, соединенная внутри баллона с анодом триодной части. Если на «ноже» такое же напряжение, как на экране, то электроны равномерно бомбардируют весь экран. Если несколько понизить напряжение на «ноже» (или иначе создать на нем минус относительно экрана), то он будет отталкивать электроны, и на экране появится теневой сектор.

«Плюс» на анод триодной части, а следовательно, и на «нож>, подается через довольно большое сопротивление нагрузки R 1. К сетке триода минусом подводится постоянное напряжение, которое сигнал создает на нагрузке детектора Когда сигнала нет или когда он очень слаб, анодный ток триода составляет несколько десятков мка и создает на сопротивлении R 1падение напряжения в несколько десятков вольт. Естественно, что при этом напряжение на аноде, а значит и на «ноже», сравнительно невелико и теневой сектор имеет значительные размеры. Если сигнал усиливается, то на сетке триода растет минус, анодный ток триода падает и теневой сектор суживается. Таким образом, по ширине теневого сектора можно судить о величине напряжения на нагрузке детектора, а значит, и о точности настройки на принимаемую станцию.

Пользуясь приведенной схемой, легко подключить оптический индикатор к любому приемнику. Прямо на ламповой панельке индикатора устанавливается сопротивление нагрузки R 1а также фильтр R 2C 1, который защищает цепь сетки от напряжения низкой частоты, действующего на нагрузке детектора.

Помимо своих основных обязанностей оптический индикатор выполняет «по совместительству» еще кое-какую работу. Им очень удобно пользоваться при настройке колебательных контуров, и, кроме того, заглянув в «магический глаз», можно быстро обнаружить некоторые неисправности приемника. Если экран не светится, то в большинстве случаев это означает, что на него не подается анодное напряжение и, по-видимому, неисправен анодный выпрямитель. Если «глазок» светится и не «мигает», то можно ожидать какой-либо неисправности в ВЧ-тракте, из-за которой на детектор не поступает высокочастотный сигнал. Полностью закрытый теневой сектор, как правило, признак самовозбуждения в ВЧ-тракте, а недостаточное сужение этого сектора говорит о слабом усилении до детектора. Одним словом, выражение «глаза — зеркало души» можно в какой-то мере отнести к зеленому глазку радиоприемника.

* * *

Известно, что добротность контура, а значит его избирательность, зависит не только от потерь, но также и от соотношения между индуктивностью и емкостью. Чем больше индуктивность и чем меньше емкость контура, тем выше его добротность. Это одна из причин недопустимо низкой избирательности истца на средних и особенно на коротких волнах, где индуктивность контурных катушек сравнительно невелика.
