Рудольф Сворень - Шаг за шагом. Усилители и радиоузлы

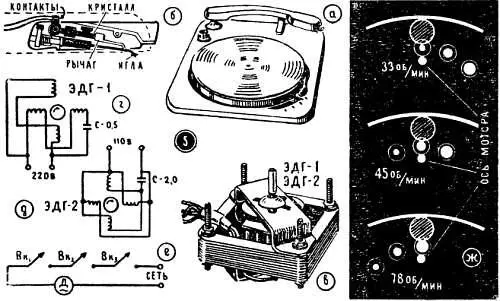

В радиограммофоне можно использовать любой современный мотор со звукоснимателем. Во всех наших конструкциях используется трехскоростное проигрывающее устройство ЭПУ-5 со звукоснимателем и двигателем ЭДГ-1 (рис. 20, 5 ).

рис. 20, 5

Этот двигатель рассчитан только на напряжение 220 в, а к сети 127 в он подключается через повышающий автотрансформатор. Для этой цели «по совместительству» используется силовой трансформатор ( Тр 2 , рис. 44); в блоке питания усилителя двигатель всегда подключен к отводу сетевой обмотки «220 в». В некоторых проигрывателях установлен двигатель ЭДГ-2. Он рассчитан на напряжение 110 в, и в сеть с напряжением 220 в его нужно включать через понижающий трансформатор. Для этого опять-таки используется сетевая обмотка силового трансформатора (рис. 46).

В цепи двигателя имеются три выключателя (рис. 20, 5, е ). Первый из них, Вк 1 — это общий выключатель радиограммофона, через который одновременно подается питание на силовой трансформатор и на двигатель. Второй выключатель, Вк 2 , замыкает цепь тогда, когда звукосниматель снят со своей подставки. Выключатель Вк 3 — это автомат. Он размыкает цепь, когда кончится пластинка, то есть когда звукосниматель сойдет с последней звуковой дорожки.

Последовательное соединение выключателей (или других подобных элементов) в автоматике называют схемой «и» — цепь оказывается замкнутой, если замкнуты контакты и первого, и второго, и третьего выключателей. Вот почему двигатель радиограммофона вращается только в том случае, если одновременно замкнуты контакты всех трех наших выключателей: Вк 1, Вк 2, Вк 3 . Во многих проигрывателях роль Вк 2 и Вк 3 выполняет один выключатель. Аналогично Вк 2, он замыкает цепь лишь после того, как звукосниматель отведен в начальное положение. Этот же выключатель, аналогично Вк 3 , размыкает цепь, когда звукосниматель доходит до конца пластинки.

Мы рассмотрим четыре конструкции радиограммофонов и четыре схемы усилителей НЧ для них. При желании эти схемы и конструкции можно комбинировать самым различным образом в зависимости от имеющихся деталей, возможностей выполнять столярные и слесарные работы и, конечно, в зависимости от собственного вкуса.

Главное достоинство первой конструкции радиограммофона (рис. 47, 2, а ) — компактность. Но она покупается довольно дорогой ценой: частотная характеристика зажатого со всех сторон громкоговорителя, мягко говоря, весьма далека от идеальной. Громкоговоритель можно крепить к верхней панели, либо к боковым стенкам (рис. 47, 2, б ).

Для второй конструкции самыми удобными оказываются громкоговорители с эллиптическим диффузором, в частности 1ГД-9. На боковых стенках можно даже установить два-три эллиптических громкоговорителя. Это заметно повышает громкость, немного улучшает качества звучания.

Несколько лучше обстоит дело в третьей конструкции (рис. 47, 2, в ), которая напоминает промышленный радиограммофон РГ-3 («Юбилейный»). Здесь в качестве акустического экрана используется съемная крышка ящика. Предполагается, что во время работы эта крышка будет висеть на стене, лучше всего в углу комнаты. Вполне возможно объединить обе конструкции (рис. 47, 2, а, б и рис. 47, 2, в ), используя два-три громкоговорителя. Нужно заметить, что в радиограммофоне РГ-3 приняты эффективные меры для улучшения частотной характеристики. Громкоговоритель установлен в закрытой камере с двумя отверстиями: со стороны диффузора и с противоположной стороны.

Несколько увеличив размеры радиограммофона, можно значительно улучшить качество звучания. Именно так и сделано в четвертой конструкции (рис. 47, 2, г ). Ее основа — два простеньких акустических агрегата, которые при переноске складываются и образуют упаковочный ящик (чемодан). Внутри него размещается совершенно самостоятельный блок — усилитель с проигрывателем. Такая конструкция позволяет применить два и даже четыре громкоговорителя. В дальнейшем от нее легко перейти к стереофоническому звучанию.

Несколько слов о конструкции самого усилителя. Все его детали, включая детали блока питания, можно разместить на общем шасси (рис. 47, 1, а ). В этом случае высота шасси определится силовым трансформатором, а длина — общей компоновкой. Проще всего изготовить угловое шасси; на нем удобно крепить переменные сопротивления. Четырьмя болтами шасси прикрепляется к верхней панели радиограммофона, которую можно изготовить из толстой (5–6 мм) фанеры.

Чтобы облегчить размещение электронной части радиограммофона в ящике, целесообразно отделить блок питания от усилителя и собрать их на отдельных шасси, соединенных тремя или четырьмя проводами (рис. 47, 1, а ). Подобное конструктивное решение имеет еще одно достоинство: от входных цепей усилителя отдаляется такой сильный источник фона, как силовой трансформатор. Из этих же соображений шасси усилителя нужно располагать так, чтобы входные цепи находились дальше от двигателя и ближе к звукоснимателю.

Иногда удобно отделить от самого усилителя весь блок регулировок: переменные сопротивления регулировки громкости и тембра. Не забудьте, что эти детали, особенно регулятор громкости, страшно «боятся» наводок, так как включены в цепи с низким уровнем сигнала. Поэтому переменные сопротивления должны соединяться с усилителем с помощью экранированного провода. Необходимо также тщательно экранировать провод, идущий от звукоснимателя на вход усилителя (рис. 34).

Если вы не достанете провод в экранированном чулке, то его можно сделать самому (рис. 47, 4, а, б ). Для этого поверх изоляции обычного монтажного провода достаточно намотать слой любого тонкого провода, например в эмалевой изоляции (ПЭ). Этот слой и будет играть роль экрана. Его необходимо заземлить с обоих концов, а если экранированная цепь имеет большую длину, то и в середине. Для размещения и соединения деталей усилителя очень удобно пользоваться монтажными колодками и пластинами (платами). Их также нетрудно изготовить своими силами из трехмиллиметровой фанеры и обычной белой жести.

Рис. 47, 3 иллюстрирует порядок изготовления простейшей монтажной платы. В хорошо обработанной фанерной пластинке прокалывают шилом или ножницами отверстия диаметром 1,5–2,5 мм (рис. 47, 3, а ). Затем нарезают из жести лепестки и в них делают надрез (рис. 47, 3, б ) или пробивают гвоздем небольшие дырочки, куда могли бы пройти монтажные провода. Кверху лепестки постепенно расширяются, а ширина их средней части должна быть примерно такой же, как и отверстия в фанерной пластинке. Лепестки тонким концом вставляют в эти отверстия и с силой втягивают плоскогубцами.
