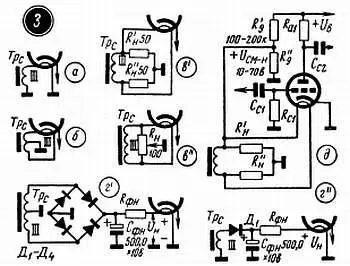

Кое-что может дать положительное смещение на нить накала первой лампы (рис. 48, 3, д ). В этом случае на корпусе, а значит, и на управляющей сетке появляется значительный «минус» относительно нити накала и лампа оказывается запертой для накального переменного напряжения, которое «нахально лезет» на сетку.

Рис. 48, 3

В заключение еще раз напоминаем, что одна из главных причин фона — это наводки в сеточных цепях ламп первого каскада. Поэтому все эти цепи должны быть самым тщательным образом экранированы, а экраны соединены с корпусом усилителя (рис. 34).

После того как мы выяснили, чем и как нужно «кормить» усилитель, вернемся к рассмотрению практических схем радиограммофонов.

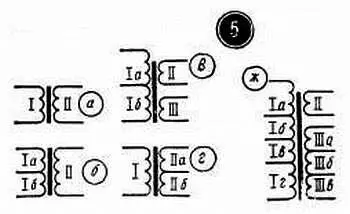

В схеме рис. 44 предполагается использование выходного трансформатора от радиолы «Рекорд-61». Он рассчитан на подключение двух громкоговорителей 1ГД-9 к лампе 6П14П. Но поскольку оптимальное сопротивление нагрузки для этой лампы примерно такое же, как и для 6П1П (рис. 80), мы применили трансформатор без переделки. Вообще же при выборе готового выходного трансформатора (табл. 16, рис. 48, 5 ) нужно учитывать три фактора. Во-первых, расчетная мощность трансформатора не должна быть меньше выходной мощности усилителя. Во-вторых, первичная обмотка должна иметь достаточную индуктивность. И, наконец, третье: необходим такой коэффициент трансформации, чтобы сопротивление нагрузки, пересчитанное в первичную обмотку, соответствовало оптимальному сопротивлению, рекомендованному для данной лампы.

Рис. 48, 5

Иногда нужно изменить коэффициент трансформации, и для этого проще всего увеличить или уменьшить число витков вторичной обмотки. При расчете данных новой обмотки достаточно знать (рис. 49) оптимальное сопротивление нагрузки R а. опт , сопротивление звуковой катушки R зв и данные трансформатора до переделки. На рис. 50 показана зависимость выходной мощности и К н.и от сопротивления нагрузки, а значит, и от коэффициента трансформации n . Обычно изменение коэффициента трансформации n на несколько процентов не слишком сильно нарушает работу выходного каскада. В то же время изменение n более чем на 10–15 % может привести к заметному снижению мощности и к росту нелинейных искажений.

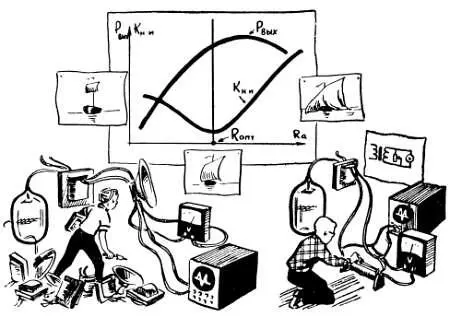

Рис. 50. Меняя сопротивление во вторичной обмотке выходного трансформатора (эквивалент громкоговорителя) и добиваясь максимальной мощности при минимальных искажениях, можно определить оптимальное сопротивление анодной нагрузки.

Сборка сердечника выходного трансформатора производится встык, причем с использованием тонкой (0,1–0,15 мм) бумажной прокладки (рис. 49). Эта мера нужна для того, чтобы не допустить магнитного насыщения стального сердечника.

Постоянный ток I a0 выходной лампы, проходя по первичной обмотке выходного трансформатора, сильно намагничивает сердечник и может довести его до такого состояния, когда все элементарные магнитики повернутся вдоль магнитного поля. Это и есть магнитное насыщение — тот «потолок», выше которого магнитное поле подняться не может. Для переменной составляющей анодного тока насыщение сердечника — это самая настоящая катастрофа. Ведь переменная составляющая I а~ должна навести ток во вторичной обмотке. Это может произойти только при изменении общего для обеих обмоток магнитного поля — такова сущность индукции (наведения) переменного тока из одной обмотки трансформатора в другую. Ну, а как может изменяться магнитное поле насыщенного сердечника? Оно может легко уменьшаться и почти не может увеличиваться — насыщение! Поэтому форма тока во вторичной обмотке окажется сильно искаженной — в те полупериоды, когда сердечник попадает в область насыщения, ток значительно меньше, чем мог бы быть.

Прокладка, которую мы вводим в стальной сердечник выходного трансформатора, разрывает его магнитную цепь, уменьшает намагниченность (это равносильно уменьшению I a0 ) и предохраняет от попадания в область магнитного насыщения. С той же целью вводится прокладка и в дроссель фильтра, индуктивное сопротивление которого при насыщении сердечника резко уменьшается. Кстати говоря, в обоих случаях введение зазора требует увеличения объема сердечника: он мог бы быть значительно меньше, если бы по первичной обмотке не проходил постоянный ток.

Усилитель, выполненный по схеме рис. 46, кажется намного проще предыдущего, хотя в принципе они мало различаются. Сравнительная простота конструкции второго усилителя связана с использованием новой комбинированной лампы — триод-пентода 6ФЗП. Эта лампа специально предназначена для двухкаскадных усилителей НЧ небольшой мощности. Ее триодная часть используется в усилителе напряжения, а пентодная — в усилителе мощности.

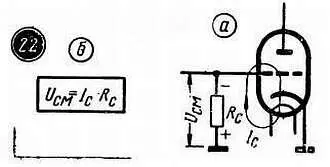

В усилителе имеются две цепи обратной связи. Одна из них охватывает весь усилитель — напряжение U o.c (рис. 39) подается со вторичной обмотки выходного трансформатора в сеточную цепь первого каскада. Кстати, отрицательное смещение — 1,5 в на сетке лампы создается на большом сопротивлении R 2 за счет небольшого сеточного тока (рис. 30, 22 ). Глубину обратной связи устанавливают при налаживании усилителя подбором сопротивлений делителя R 3R 7 .

рис. 30, 22

Вторая цепь обратной связи (через конденсатор С 4 ) служит для регулировки тембра. Когда движок регулятора тембра R 5 (это сопротивление одновременно является утечкой сетки) находится в крайнем верхнем положении, частотная характеристика оказывается заваленной в области высших частот — именно в этой части диапазона конденсатор обладает сравнительно небольшим сопротивлением и создает сильную отрицательную обратную связь. По мере того как движок R 5 опускается вниз, обратная связь становится слабее и завал частотной характеристики исчезает.

В усилителе установлен силовой и выходной трансформаторы от приемника «Рекорд-61».

Теперь перейдем к более совершенным усилителям, схемы которых приведены на рис. 51 и 61. Прежде всего заметим, что в каждом из них имеется два каскада усиления напряжения, которые собраны на двойном триоде 6Н2П ( Л 1 ). Каждый из них усиливает напряжение больше чем в 30 раз (почти на 30 дб), и, таким образом, общий коэффициент усиления составляет 1000 (около 70 дб). Это почти в 10 раз больше, чем давал пентод 6Ж1П в схеме рис. 44. Значительный запас усиления позволяет ввести довольно глубокую отрицательную обратную связь и с ее помощью значительно снизить нелинейные искажения и улучшить частотную характеристику. В этих усилителях К н.и при номинальной мощности 4 вт не превышает 3–4 %, в то время как в предыдущей схеме он при такой же мощности составил бы 7–8 %. Здесь уместно обратить внимание на то, что с увеличением мощности К н.и усилителя и громкоговорителя всегда растет. Поэтому можно несколько снизить К н.и , если уменьшить мощность, отбираемую от выходной лампы, или мощность, подводимую к громкоговорителю. И наоборот, перегрузив усилитель и громкоговоритель, вы резко увеличите К н.и .
