Нужно, чтобы жестяный лепесток врезался в фанеру и закрепился в ней (рис. 47, 3, в ). Затем широкую часть лепестка нужно развернуть (рис. 47, 3, г ), а узкую подрезать. Чтобы лучше закрепить лепесток, можно сделать возле него еще одно отверстие и туда втянуть тонкий конец лепестка (рис. 47, 3, д ).

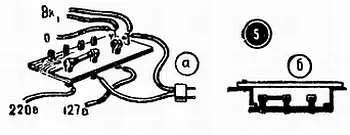

Целесообразно изготовить отдельную монтажную плату для блока питания (рис. 47, 5, а ). На ней удобно будет произвести распайку выводов силового трансформатора Тр с и разместить детали выпрямителя, например полупроводниковые диоды. На этой плате можно установить также переключатель напряжения, который проще всего сделать в виде трех либо четырех держателей для установки предохранителя (рис. 47, 5, а, в ). Не забудьте, что нужно обеспечить свободный доступ к этому переключателю — ведь не очень удобно для смены предохранителя или переключения сетевого напряжения вынимать весь радиограммофон из ящика. По-видимому, колодку с предохранителями удобнее всего закрепить под самой верхней панелью и сверху закрывать небольшой пластмассовой или фанерной крышечкой (рис. 47, 5, б ).

Предлагаемые конструкции можно рассматривать лишь как общие рекомендации. Перед тем как приступить к постройке радиограммофона, нужно, исходя из выбранного варианта конструкции и имеющихся в вашем распоряжении деталей, составить чертеж, где были бы учтены размеры основных узлов радиограммофона. Перед этим полезно попробовать (разумеется, на бумаге) несколько различных вариантов компоновки деталей и отобрать лучший из них.

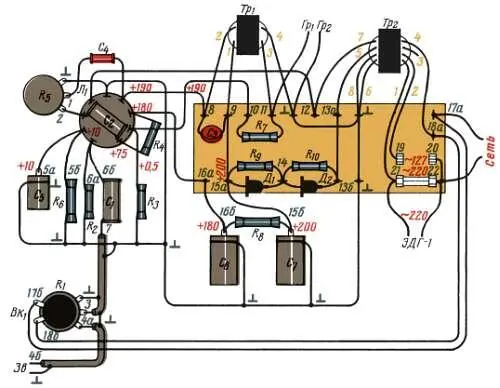

Теперь о схемах (рис. 44, 46, 51, 61). С первой из них мы уже знакомы (рис. 30, 30 ), и поэтому о ее построении, о назначении отдельных деталей не имеет смысла говорить. Для питания усилителя используется кенотронный выпрямитель с силовым трансформатором от приемника «Рекорд-61».

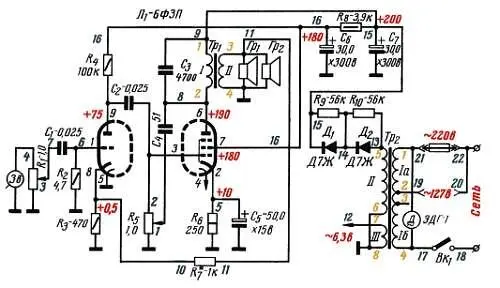

Рис. 46. Одноламповый усилитель.

Рис. 47, 1

Рис. 47, 2

Рис. 47, 3

Рис. 47, 4

Рис. 47, 5

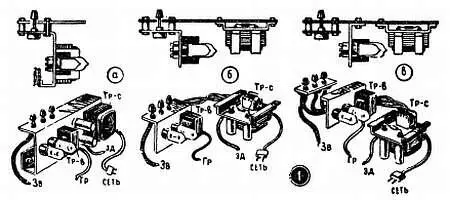

Рис. 47. Конструкция радиограммофона.

Сейчас, пожалуй, стоит отвлечься от наших первых усилительных схем и поговорить более подробно о выпрямителях. Это нужно, чтобы раз и навсегда покончить с проблемой питания, чтобы она в дальнейшем не отвлекала нас, когда мы будем знакомиться с новыми усилителями.

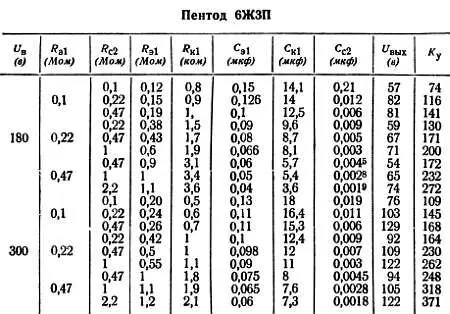

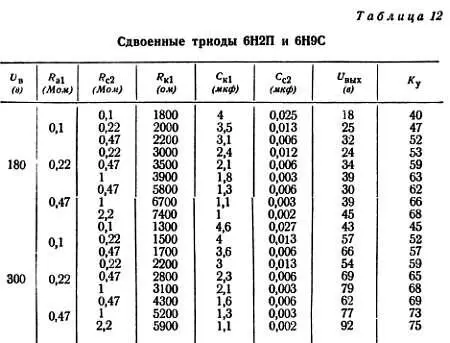

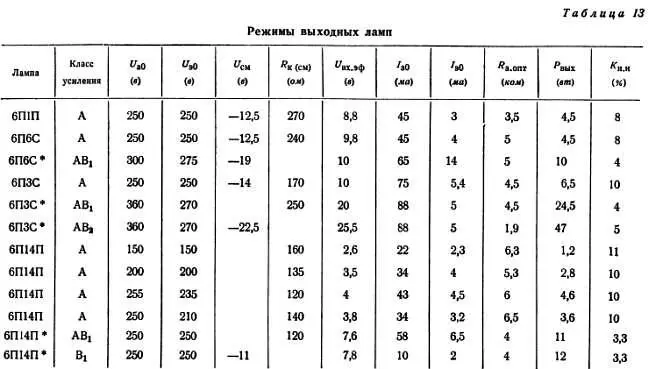

Режим работы усилителя определяется анодным напряжением (табл. 12 и 13), а оно, в свою очередь, зависит от выбранного силового трансформатора. На первых двух схемах указаны режимы ламп для случая, когда в качестве Тр 2 используется силовой трансформатор от приемника «Рекорд-61». Этот трансформатор дает выпрямленное напряжение около 230 в, что позволяет получить выходную мощность до 3–4 вт.

* Для двухтактных каскадов (отмечены звездочкой) значения Iа0, Iэ0и Rвыхуказаны для всего каскада, то есть для двух ламп, а значения всех напряжений и Rа. опт— для одной лампы.

Нужно сказать, что такая мощность не всегда нужна. Так, например, если для радиограммофона выбрана первая конструкция (рис. 47, 2, а ) и используется один громкоговоритель 1ГД-9, то вполне можно ограничиться выходной мощностью до 1,5 вт. Для этого удобнее всего снизить анодное напряжение, применив трехзвенный фильтр (рис. 48, 2 ).

Обратите внимание, что напряжение на анод выходной лампы (рис. 46) подается с конденсатора C 7 (аналогично схеме рис. 30, 18 ). Это сделано для того, чтобы анодный ток лампы не проходил через R 8 и на этом сопротивлении не терялась слишком большая часть выпрямленного напряжения. Такая хитрость позволяет повысить напряжение на анодах, но несколько увеличивает уровень фона — на анод выходной лампы поступает плохо отфильтрованное напряжение.

В том случае, когда от усилителя требуется повышенная выходная мощность (лампа 6П14П может отдать 4–5 вт), анодное и экранное напряжения нужно повысить. Для этого выбирают другой силовой трансформатор и даже применяют другую схему выпрямителя.

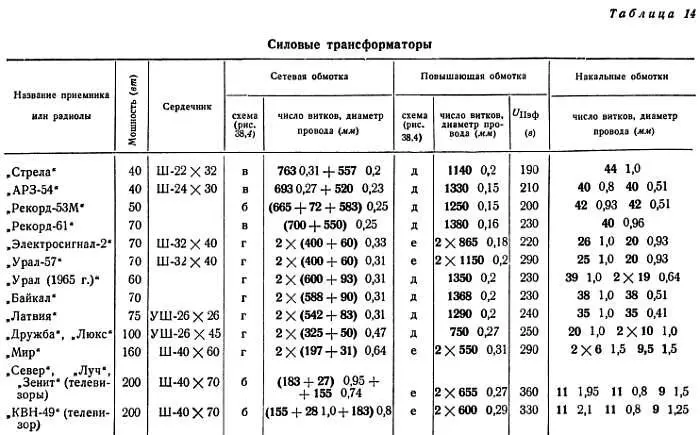

Распространенные схемы анодных выпрямителей приведены на рис. 48, 1 , а в табл. 14 — данные ряда силовых трансформаторов. В предпоследней колонке этой таблицы указано эффективное значение переменного напряжения ( U II ) на повышающей обмотке трансформатора (для двухполупериодных — на половине обмотки). Можно считать, что такую же величину будет иметь и выпрямленное напряжение, хотя при достаточно большой емкости первого конденсатора фильтра С ф1 выпрямленное напряжение может быть на 15–25 % выше, чем U II .

Необходимо учитывать и то, что некоторая часть выпрямленного напряжения теряется в фильтре. Грубо говоря, напряжение U' в на выходе выпрямителя (на входе фильтра) должно быть примерно на 10 % больше, чем требуется для усилителя. Для переносных радиограммофонов имеет смысл применять только первые четыре трансформатора. Остальные пригодны для установок большей мощности, в том числе для радиоузлов.

Все схемы выпрямителей (рис. 48, 1 ) можно разделить на три группы: однополупериодные ( а, б, в ,), двухполупериодные ( г, е ) и мостовые ( д ). Первые работают через такт, то есть используют только один из двух полупериодов переменного напряжения (рис. 30, 16 ) и дают ток с частотой пульсаций 50 гц. По возможности, следует отдавать предпочтение двухполупериодным и мостовым схемам (рис. 30, 17 ), где используются оба полупериода и частота пульсаций составляет уже 100 гц. Это облегчает фильтрацию пульсирующего напряжения: чем выше частота, тем меньше может быть емкость конденсаторов фильтра С ф1, С ф2, С ф3 , замыкающих накоротко переменную составляющую этого напряжения. Кроме того, однополупериодная схема при прочих равных условиях дает более низкое выпрямленное напряжение.
