Во-вторых, из-за отсутствия тока покоя и непостоянства постоянной составляющей I а0 в выходном каскаде нельзя применить удобную схему автоматического смещения — нельзя включить сопротивление в катодную цепь лампы. Смещение приходится подавать от отдельного источника, который обычно «выкраивают» в схеме питания (рис. 45, блок 5 В).

Оба последних недостатка в какой-то мере относятся к классу АВ. В этом случае, правда, ток покоя не равен нулю, однако постоянная составляющая I а0 все же меняется, причем тем сильнее, чем меньше угол отсечки. И хотя в большинстве случаев для усилителей, работающих в классе АВ, все же применяют автоматическое смещение, его, по возможности, следует заменить независимым смещением, то есть напряжением, которое не зависело бы от анодного тока выходных ламп.

Достоинства двухтактных схем привлекают конструкторов намного сильнее, чем отпугивают их недостатки. Вот почему, когда мощности одной лампы не хватает и речь идет об использовании в выходном каскаде двух ламп (кстати, для увеличения выходной мощности лампы можно включать параллельно), то этот каскад всегда собирают по двухтактной схеме. Распространенные выходные лампы развивают мощность до 4–5 вт, и поэтому двухтактный выходной каскад вы встретите во всех промышленных и любительских усилителях низкой частоты, в том числе, конечно, в усилителях радиоузлов, с выходной мощностью более 4–6 вт. В ряде случаев и выходные каскады очень небольшой мощности собирают по двухтактной схеме. Она незаменима, когда особо важно снизить потребляемую мощность (переносная аппаратура с питанием от батарей), а также в усилителях, к которым предъявляются очень жесткие требования в отношении нелинейных искажений.

Поскольку мы высказались за применение двухтактных схем, то нужно выяснить, как и в какой степени можно устранить их недостатки, какими путями можно преодолеть трудности, стоящие на пути применения двухтактных усилителей. Начнем с самого необходимого — со схем, которые позволяют подать на сетки ламп противофазные напряжения.

На уроках физкультуры вы наверняка видели, как выполняется эта команда, а может быть, даже выполняли ее сами. «Кру-гом!» — командует преподаватель. И тот, к кому это относится, четко поворачивается на 180°. Что-то похожее придется проделать с усиливаемым сигналом. Нужно и его научить поворачиваться на 180°, то есть сдвигать фазу на полпериода. При этом получится два сигнала: один с еще не сдвинутой фазой, а другой — со сдвинутой. Именно такие сигналы и нужны для подачи их на управляющие сетки ламп двухтактного усилителя. Электрические цепи или электронные схемы, которые заставляют переменное напряжение выполнять команду «кру-гом!» и выдают на выходе два одинаковых по величине и противофазных напряжения, называются фазоинверторами (рис. 59).

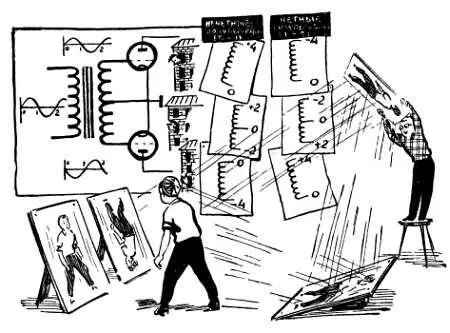

Рис. 59. На сетки ламп двухтактного выходного каскада сигналы необходимо подавать в противофазе. Для этой цели фазоинвертор каким-либо способом делит напряжение сигнала на две равные части и поворачивает на 180° фазу одной из них.

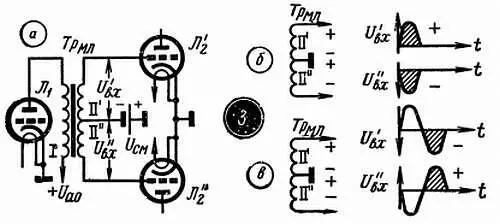

Один из простых фазоинверторов — это предоконечный каскад, в анодную цепь которого включен междуламповый трансформатор Тр м. л (рис. 58, 3, а ).

Рис. 58, 3

Междуламповым он называется потому, что через него сигнал передается из анодной цепи предоконечной лампы на сетки выходных ламп. Вторичную обмотку трансформатора Тр м. л можно разделить на две части, и тогда мы получим два выходных напряжения. Сдвинуть фазу одного из этих напряжений на 180° не составляет труда: фаза напряжения на выходе любого трансформатора зависит от того, какой из выводов вторичной обмотки заземлен (рис. 39, 1 ). Вторичную обмотку междулампового трансформатора выполняют как одно целое и делают вывод от средней точки. Заземлив этот средний вывод, мы получим на краях вторичной обмотки два одинаковых по величине и противоположных по фазе напряжения. Чтобы убедиться в этом, попробуйте провести рассуждения с помощью «плюсов» и «минусов» (рис. 58, 3, б, в ).

Несмотря на простоту, фазоинвертор с трансформатором применяют довольно редко: сам трансформатор считается сложной деталью, и там, где это возможно, стараются обходиться без него. Кроме того, лишний трансформатор — это лишний источник частотных и нелинейных искажений.

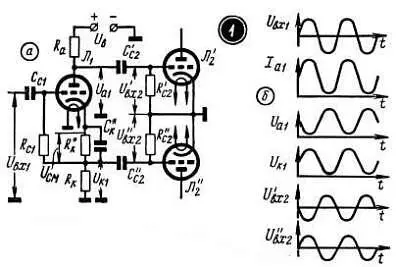

Другой простой фазоинвертор — это усилительный каскад с двумя нагрузками: анодной R a и катодной R к (рис. 60, 1, а ). Известно, что при увеличении анодного тока напряжение на аноде U а уменьшается, а напряжение U к на катодном сопротивлении R к увеличивается (рис. 60, 1, б ).

рис. 60, 1

Это значит, что напряжения U а и U к будут изменяться в противофазе и поэтому противофазными будут переменные составляющие этих напряжений U'вх 2 и Uвх 2 . Их-то мы и подаем на сетки ламп двухтактного выходного каскада. Для того чтобы оба сигнала не отличались по величине, нужно сделать R а и R к одинаковыми. Обычно каждое из этих сопротивлений составляет несколько десятков килоом. За счет такого большого R к каскад охвачен очень глубокой отрицательной обратной связью, сильно снижающей усиление. Обратите внимание на то, что сопротивление утечки R c1 подключено не к шасси, а к сопротивлению R * к . В противном случае на Л 1 подавалось бы не только постоянное смещение, появляющееся на R * к , но весьма большая (обычно десятки вольт) постоянная составляющая напряжения U к1 .

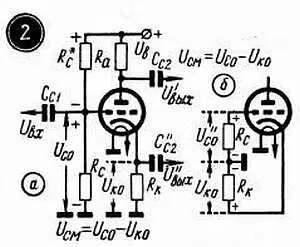

Существует и другая схема (рис. 60, 2, а, б ), где постоянную составляющую U ко все же подают на сетку. Но одновременно с помощью делителя на сетку подают положительное напряжение U c0 . В этом случае смещение будет равно разнице между постоянным положительным и отрицательным напряжением. При налаживании такой схемы нельзя допустить, чтобы лампа даже на какое-то мгновение осталась без отрицательного смещения — «плюс» на сетке может вывести ее из строя.

рис. 60, 2

Напряжение сигнала на сетке лампы и переменное напряжение на ее аноде сдвинуты по фазе на 180° (рис. 30, 24 ), и это используется в целом ряде фазоинверсных схем. Обычно такие схемы выполняют на двух триодах, один из которых приносится в жертву — от этого триода не требуют усиления, он должен только сдвигать фазу.
