Довольно часто двухтактные схемы работают не только в экономичных классах АВ и В, но и в классе А, для которого вполне пригодны и однотактные усилители. Применение двухтактных схем для усилителей класса А объясняется тем, что «сшивание» выходного сигнала из двух кусков не единственное достоинство этих схем. Они обладают еще целым рядом других ценных особенностей, которые проявляются во всех классах усиления, в том числе и в классе А.

Для начала отметим, что постоянные составляющие анодных токов проходят по первичной обмотке Тр в в разных направлениях и создают магнитные поля, направленные одно против другого (рис. 58, 2, а, б, в ). В итоге, постоянного магнитного поля вообще нет, и сердечник выходного трансформатора в двухтактной схеме работает без постоянного подмагничивания. Теперь уже не нужно делать в сердечнике зазор, ослабляющий магнитное поле, и сборку пластин следует производить в перекрышку. При сравнительно небольших размерах сердечника без зазора можно получить весьма большую (во всяком случае, значительно большую, чем для сердечника с зазором) индуктивность первичной обмотки, а это улучшает воспроизведение низших частот.

Другая особенность двухтактной схемы состоит в том, что ее анодные цепи можно питать выпрямленным напряжением со значительными пульсациями. Пульсации питающего тока, так же, как и его постоянные составляющие, проходят по первичной обмотке Тр в в разных направлениях и создают компенсирующие друг друга магнитные поля. Поэтому в цепи громкоговорителя не наводится напряжение пульсаций, и для питания анодных цепей двухтактного каскада может быть использован сравнительно простой фильтр.

Еще одно достоинство двухтактных схем: нелинейные искажения в них при прочих равных условиях всегда меньше, чем в однотактных схемах. Конечно, это имеет особенно большое значение для классов АВ и В, где мы сознательно идем на искажение формы сигнала. Так, например, если в классе В однотактный усилительный каскад дает совершенно недопустимый К н.и — около 40 %, то двухтактный каскад при тех же условиях позволяет снизить нелинейные искажения до 10–12 %. Для класса А только переход на двухтактную схему выходного каскада может привести к снижению К н.и с 7—10 % до 3–5 %. В сочетании с отрицательной обратной связью двухтактная схема позволяет уменьшить К н.и в классе А до 1 %, а в классе АВ — до 4–5 %.

За счет чего же уменьшаются нелинейные искажения в двухтактной схеме? Каким образом ослабляются (а может быть, исчезают?) посторонние гармоники, появившиеся в выходном сигнале из-за нелинейности ламповой характеристики, из-за отсечки анодного тока? Секрет здесь опять-таки во взаимодействии магнитных полей, которые создаются в выходном трансформаторе токами ламп Л' и Л" .

Первая гармоника ( I' a1 и I'' a1 ) и остальные нечетные гармоники анодных токов первого и второго плеча создают в первичной обмотке магнитные поля, которые всегда действуют в фазе (рис. 58, 2, а, б, г ). Ток первой гармоники — это и есть выходной сигнал в чистом виде, и именно благодаря сложению магнитных полей первой гармоники суммируется полезная выходная мощность обеих ламп двухтактного каскада. Вторая ( I' a2 и I'' a2 ) и остальные четные гармоники, подобно постоянным составляющим ( I' a0 и I'' a0 ), создают в сердечнике магнитные поля, которые действуют друг против друга и взаимно уничтожаются (рис. 58, 2, а, б, д ). Таким образом, в двухтактной схеме из искаженного выходного сигнала исчезают четные гармоники, а это равносильно резкому уменьшению нелинейных искажений.

Не забудьте, что для упрощения мы рассматриваем случай усиления чисто синусоидальных колебаний, и появившиеся в выходном сигнале гармоники — это вовсе не тембровая окраска усиливаемого звука (рис. 5). Здесь гармоники — это совершенно новые, посторонние составляющие, которых не было во входном сигнале и которым есть только одно название— искажение спектра. Что же касается полезных гармоник, то есть таких, которые поступают на вход каскада и определяют тембр звучания, то они образуют основной сигнал. Оба плеча двухтактной схемы суммируют его, складывают в первичной обмотке Тр в любые составляющие этого сигнала независимо от их частоты и фазы.

Мы коротко рассмотрели некоторые достоинства двухтактных схем. Справедливость требует, чтобы были упомянуты и их основные недостатки.

Прежде всего отметим такой очевидный и не очень приятный факт: в двухтактной схеме должны работать две лампы (или одна двойная). Еще одно неудобство — на сетки этих ламп усиливаемый сигнал нужно подавать в противофазе. А поскольку с микрофона, звукоснимателя, магнитной головки и т. п. мы получаем лишь один сигнал, то в усилителе должно быть устройство для сдвига фазы на 180.

Если не к недостаткам, то уж наверняка к трудностям нужно отнести необходимость строгой симметрии плеч двухтактного каскада. Симметрия нужна для того, чтобы выходной сигнал был «сшит» из одинаковых половинок, чтобы пульсации, постоянные составляющие и четные гармоники токов ламп с равной силой выходили на «поле боя» (в первичную обмотку выходного трансформатора) и полностью уничтожали друг друга. Для получения симметрии нужно, чтобы в двухтактном каскаде работали совершенно одинаковые лампы, причем в одном и том же режиме, и чтобы в обоих плечах применялись одинаковые детали. Главная трудность здесь состоит в изготовлении симметричной обмотки и выходного трансформатора и в подборке ламп — даже одинаковые по названию лампы могут иметь заметный разброс параметров.

Что касается трансформатора, то с ним связана еще одна трудность: его индуктивность рассеяния L pac должна быть очень небольшой. Для уменьшения L pac в ряде случаев приходится принимать специальные меры (стр. 203).

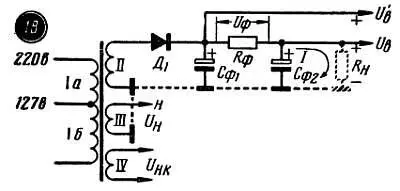

Значительные неудобства возникают, если двухтактный выходной каскад работает в классе В. В этом случае ток покоя ламп равен нулю (рис. 54), а постоянная составляющая анодного тока I а0 меняется в зависимости от уровня входного сигнала. Чем больше U вх , тем больше импульсы тока в анодной цепи, тем, следовательно, больше и постоянная составляющая этих импульсов I а0 . С этим связаны сразу две неприятности. Во-первых, изменение I а0 означает, что меняется ток, потребляемый от выпрямителя, и падение напряжения U ф на дросселе или сопротивлении фильтра (рис. 30, 18 ). В итоге меняется и постоянное напряжение на выходе выпрямителя, которое подается и на другие лампы. Вывод — анодные цепи ламп, работающих в классе В, и все остальные лампы усилителя не стоит питать через общий фильтр выпрямителя.

рис. 30, 18
