Трансформаторная связь применяется для согласования низкоомного входного сопротивления транзистора с другим высокоомным генератором, колебательным контуром (рис. 84).

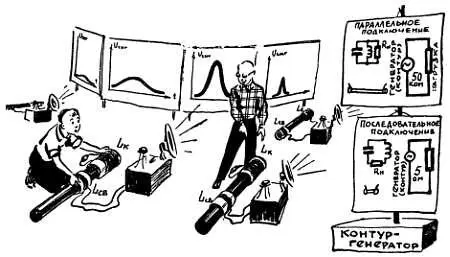

Рис. 84. Для того чтобы низкое входное сопротивление транзистора не шунтировало контур, приходится ослаблять связь между ними.

В радиоприемнике колебательный контур получает энергию непосредственно из антенны или из коллекторной цепи усилителя высокой частоты. Не задумываясь над тем, что происходит до контура, его можно считать генератором, который, как обычно, передает энергию потребителю — детектору или входной цепи следующего каскада. Давайте посмотрим, как в этом последнем случае осуществляется согласование генератора с нагрузкой.

Внутреннее сопротивление контура-генератора зависит от того, как к нему подключить нагрузку. Если подключить R н параллельно контуру, то он ведет себя как генератор с очень большим эквивалентным сопротивлением — десятки, а иногда сотни ком (верхний листок). Если включить нагрузку в контур последовательно, то он уже представляется генератором с очень небольшим (буквально несколько ом) внутренним сопротивлением (нижний листок). Оба варианта для нас невыгодны — при параллельном подключении к контуру его сопротивление слишком велико, а при последовательном — слишком мало (Воспоминание № 19). А поскольку именно с этим сопротивлением нужно согласовывать нагрузку и поскольку такой нагрузкой является транзистор, можно сказать, что последовательно в контур можно включать входную цепь транзистора, если ее сопротивление очень мало, а параллельно контуру можно подключать входную цепь транзистора, если ее сопротивление очень велико.

Сравнение разных возможностей согласования входной цепи транзистора с колебательным контуром показало, что лучше всего подключать к нему параллельно усилитель по схеме ОЭ, входное сопротивление которого обычно составляет несколько килоом. Однако подключить такое сопротивление непосредственно к контуру нельзя, так как при этом мы не получим никакого согласования. Контур, имеющий эквивалентное сопротивление десятки килоом, отдаст транзистору намного, меньше энергии, чем мог бы. Но это, пожалуй, еще не самое страшное — потери энергии можно как-нибудь восполнить, например, включив в усилитель еще один каскад.

Шунтирование контура малым входным сопротивлением транзистора влечет за собой еще одну неприятность, последствия которой устранить уже не так просто. При шунтировании контура ухудшается его добротность Q (Воспоминание № 19). А в результате уменьшения Q притупляется резонансная кривая, и контур почти совсем перестает выполнять свою основную работу — перестает выделять сигнал принимаемой станции. Иными словами, шунтируя колебательный контур, мы ухудшаем его избирательность.

Согласование колебательного контура с входной цепью транзистора чаще всего осуществляется с помощью понижающего трансформатора. При этом сопротивление R н-вн , как мы уже знаем, оказывается больше, чем сопротивление R н , и контур шунтируется в меньшей степени, чем это было бы при непосредственном его подключении к. транзистору.

Роль первичной обмотки согласующего трансформатора прекрасно выполняет сама контурная катушка L к . Рядом с ней располагают катушку связи L св , которая представляет собой не что иное, как вторичную обмотку трансформатора. Чем меньше витков у катушки связи, тем больше коэффициент трансформации, тем больше сопротивление R н-вн , шунтирующее контур, тем, следовательно, выше его добротность. Но, с другой стороны, уменьшая число витков катушки L св , мы понижаем и напряжение на ней, то есть понижаем напряжение сигнала U сиг на входе транзистора.

В отличие от трансформатора, на стальном сердечнике в высокочастотном согласующем трансформаторе можно менять вносимое сопротивление еще одним способом — сближая либо раздвигая катушки L к и L св . Именно таким способом, как правило, окончательно подбирают наивыгоднейшую, оптимальную связь. Раздвигание катушек равносильно увеличению коэффициента трансформации: если раздвигать катушки L к и L св , то напряжение U сиг падает, а добротность контура Q растет. Что же касается мощности, поступающей от генератора к нагрузке, то есть от контура к транзистору, то при раздвигании катушек эта мощность сначала растет, а затем, после того как вы пройдете точку оптимальной связи, уменьшается.

Что же лучше потерять — добротность контура или уровень управляющего напряжения? Здесь все зависит от того, в чем вы больше нуждаетесь. Так, например, если в приемнике всего один контур, то, может быть, и стоит несколько поднять его избирательность, ослабив связь между катушками и смирившись с потерей, получаемой от контура мощности (это в итоге скажется на громкости приема). Однако, как правило, связь между катушками L к и L св подбирают так, чтобы получить оптимальное согласование генератора с нагрузкой, то есть передать из контура на вход транзистора наибольшую мощность. При этом, кстати, и добротность получается достаточно высокой. Во всяком случае, если, добившись оптимальной связи, вы будете и дальше раздвигать катушки, то добротность повысится уже незначительно, в то время как мощность, поступающая на вход транзистора (а в итоге и громкость приема), резко уменьшится.

Наряду с согласующим трансформатором иногда применяют еще и автотрансформатор, сделав, например, отвод у контурной катушки (рис. 43). При этом уменьшение числа витков, к которым подключена нагрузка, равносильно раздвиганию катушек согласующего трансформатора.

В транзисторных усилителях проблема согласования — это, по сути дела, проблема межкаскадной связи, проблема передачи энергии от «начала» к «концу» усилителя, от предыдущего каскада к последующему. Но помимо этой прямой, нормальной связи в усилителях, в том числе и в транзисторных, может быть еще и обратная связь — передача энергии от «конца» усилителя к его «началу». Именно об этой обратной связи сейчас пойдет речь.

Обратная связь — сокращенно ОС — в транзисторных усилителях возникает тогда, когда часть мощности выходного сигнала по каким-то путям попадает во входную цепь. Из-за этой самой ОС во входной цепи уже действуют два сигнала, два управляющих напряжения — истинный сигнал U сиг , поступивший, например, из предыдущего каскада, и собственный сигнал U ос , поступивший из собственной коллекторной цепи транзистора.
