Рудольф Сворень - Шаг за шагом. Транзисторы

Хотим мы этого или не хотим, но обратная связь существует в любом транзисторном усилителе. Она возникает, например, и из-за того, что входная и выходная цепи имеют некоторые общие участки в самом транзисторе. Так, в схеме ОЭ (рис. 67) коллекторный ток проходит по участку эмиттер — база, а этот участок, естественно, входит и во входную цепь. В итоге любое изменение коллекторного тока приводит к некоторому изменению управляющего напряжения, а это не что иное, как обратная связь.

Обратная связь может возникать и вне транзистора. Так, например, если в усилительном каскаде имеются два колебательных контура — во входной и в выходной цепи — то совсем не исключено, что катушка выходного контура своим электромагнитным полем наведет напряжение в катушке входного контура. И это тоже будет обратная связь, обратное влияние выходной цепи на входную.

Если напряжение U ос обратной связи, попавшее во входную цепь, действует согласованно с ее основным жителем — напряжением сигнала U сиг , иными словами, если U сиг и U ос совпадают по фазе, то обратная связь называется положительной (рис. 85).

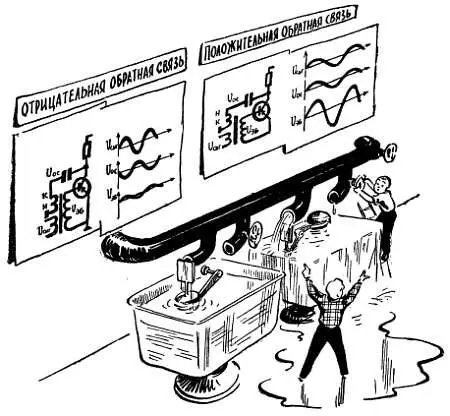

Рис. 85. Положительная обратная связь увеличивает управляющее напряжение, отрицательная обратная связь уменьшает его.

Если же напряжение обратной связи приходит во входную цепь, чтобы мешать ее основному сигналу, если напряжения U сиг и U ос действуют в противофазе, то обратная связь называется отрицательной.

Не нужно долгих рассуждений, чтобы прийти к выводу, что положительная обратная связь, по сути дела, повышает усиление каскада: напряжения U сиг и U ос складываются, общее управляющее напряжение становится больше, увеличиваются переменные составляющие эмиттерного и коллекторного токов, и в итоге растет напряжение на нагрузке. А от источника сигнала мы при этом никакой дополнительной помощи не просим. Выходной сигнал, а вместе с ним и усиление каскада увеличиваются «бесплатно», только за счет внутренних ресурсов, за счет положительной ОС.

При введении отрицательной обратной связи все происходит наоборот: напряжения U сиг и U ос действуют в противофазе, общее управляющее напряжение с введением отрицательной ОС становится меньше, а в итоге становится меньше и выходной сигнал. Иными словами, отрицательная обратная связь в итоге уменьшает усиление каскада.

На основании сказанного так и хочется сделать вывод, что положительная обратная связь — это хорошо, а отрицательная — это плохо. Однако не стоит торопиться с выводами. Человек, как известно, «не хлебом единым жив», а от усилителя требуется не одно только большое усиление.

Положительная обратная связь действительно без дополнительных затрат повышает усиление. Этим достоинством положительной ОС пользуются, например, когда хотят как можно дешевле построить приемник с высокой чувствительностью (то есть без дополнительных транзисторов и практически без дополнительного расхода энергии батарей).

Если в погоне за усилением все больше и больше увеличивать обратную связь, то можно вообще потерять все на свете, подобно тому как это было с жадной старухой в «Сказке о рыбаке и рыбке». Но жизнь старухи после того, как она превысила некоторый порог жадности, скачком вернулась в исходное состояние, а в усилителе после того, как будет превышен некоторый допустимый порог положительной ОС, произойдет скачок совсем другого рода — усилитель вообще исчезнет. То есть все транзисторы, резисторы, конденсаторы и другие детали останутся на месте, но усилителя не будет — он превратится в генератор. При слишком сильной положительной обратной связи возникает самовозбуждение — из выходной цепи во входную поступает напряжение настолько большое, что, преодолев все потери, оно управляет коллекторным током без всякой посторонней помощи, без сигнала U сиг . В итоге такого самоуправления ток в коллекторной цепи меняется, на нагрузке действует переменное напряжение. Небольшая часть выходного напряжения возвращается во входную цепь, чтобы поддерживать этот непрекращающийся процесс.

О превращении усилителя в генератор мы еще поговорим (стр. 303). А пока лишь отметим, что самовозбуждение — это и есть главная неприятность, которую приносит с собой положительная обратная связь. И то, что в транзисторных усилителях не столько вводят положительную обратную связь, чтобы поднять усиление, сколько борются с паразитной, возникающей помимо нашего желания положительной ОС, которая делает работу усилителя неустойчивой, приводит к его самовозбуждению.

В то же время отрицательная обратная связь, которая неизбежно снижает усиление и от которой, казалось бы, ничего хорошего и ждать нечего, пользуется большой популярностью, потому что с помощью отрицательной ОС можно сделать много полезных дел, например — повысить входное сопротивление усилительного каскада и тем самым облегчить его согласование с предыдущим каскадом.

Увеличение входного сопротивления в этом случае объясняется довольно просто. Из-за отрицательной ОС переменная составляющая тока во входной цепи уменьшается, хотя источник сигнала какое давал напряжение U сиг , такое и дает. А то, что при неизменном напряжении уменьшается ток, равносильно повышению входного сопротивления (рис. 56).

Вооружившись этой простой истиной, мы можем теперь совсем по-другому взглянуть на схему с общим коллектором (рис. 73). В этой схеме выходное напряжение полностью попадает во входную цепь — между базой и эмиттером действуют два напряжения U вх и U вых . Иными словами, усилитель с общим коллектором охвачен очень глубокой обратной связью. Эта обратная связь оказывается отрицательной: когда сигнал U сиг увеличивает на базе «минус», выходное напряжение U вых увеличивает «минус» на эмиттере. В результате такого противодействия со стороны U вых уменьшается переменная составляющая тока во входной цепи (при неизменном U сиг ), поэтому схема ОК обладает очень высоким входным сопротивлением. По этой же причине она не дает никакого усиления по напряжению.

Здесь, на самом интересном месте, мы прервем рассказ о достоинствах и недостатках обратной связи, о том, как сложно формируются понятия «хорошо» и «плохо», когда дело касается электронных схем. Мы прервем свой рассказ потому, что с некоторыми особенностями обратной связи удобней будет познакомиться в следующих главах, на примерах ее практического использования. А сейчас наступила очередь «последнего сказанья» об абстрактном усилителе, после чего мы сможем наконец перейти к конкретным усилительным схемам.
