Рудольф Сворень - Шаг за шагом. Транзисторы

Значение некоторых цифр в третьем элементе обозначения:

Для диодов:

от 101 до 399 — выпрямительные диоды

от 401 до 499 — универсальные диоды

Для фотоприборов:

от 101 до 199 — фотодиоды

от 201 до 299 — фототранзисторы

Для туннельных диодов:

от 101 до 199 — усилительные

от 201 до 299 — генераторные

Для стабилитронов:

мощность до 0,3 вт, напряжение стабилизации 0,1–9,9 в — от 101 до 199

мощность до 0,3 вт, напряжение стабилизации 10–99 в — от 201 до 299

мощность до 5 вт, напряжение стабилизации 0,1–9,9 в — от 401 до 499

Для транзисторов:

малая мощность (до 0,3 вт), низкочастотные (до 3 Мгц) — от 101 до 199

малая мощность, среднечастотные (до 30 Мгц) — от 201 до 299

малая мощность, высокочастотные (до 300 Мгц) — от 301 до 399

средняя мощность (до 1,5 вт), низкочастотные — от 401 до 499

средняя мощность, среднечастотные — от 501 до 599

средняя мощность, высокочастотные — от 601 до 699

большая мощность (больше 1,5 вт), низкочастотные — от 701 до 799

большая мощность, среднечастотные — от 801 до 899

большая мощность, высокочастотные — от 901 до 999

Пользуясь приведенными в таблицах 8 и 9 «сотнями», можно по названию определить принадлежность прибора к той или иной основной группе. О различиях приборов внутри группы говорит конкретная цифра в названии прибора и следующая за ней одна из первых букв алфавита ( А, Б, В и т. д.).

В названии транзисторов могут встречаться и некоторые еще не знакомые нам буквенные обозначения, характеризующие те или иные конструктивные особенности прибора. Так, например, буква «Э» в конце названия означает, что корпус транзистора сделан из алюминия. Буквы «МП» в начале названия (вместо «П») говорят о том, что соединение верхней части корпуса («колпачка») с его нижней частью («диском») осуществляется методом холодной сварки под давлением.

Корпус транзисторов с обозначением «П» герметизируется менее совершенным способом — электроконтактной сваркой. Никаких отличий в параметрах транзисторов с обозначением «П» и «МП» не существует — транзистор МП41, например, полностью соответствует транзистору П41.

Данные некоторых типов транзисторов приведены в таблице 10. В этой таблице вы найдете предельно допустимые режимы (коллекторный ток I к, напряжение U эк между эмиттером и коллектором и мощность рассеивания на коллекторе Р к ), которые превышать нельзя. Напряжение на коллекторе указано в таблицах со знаками «+» или «—». Это еще одно напоминание о полярности напряжения и направлении токов в транзисторах с разной структурой (рис. 94).

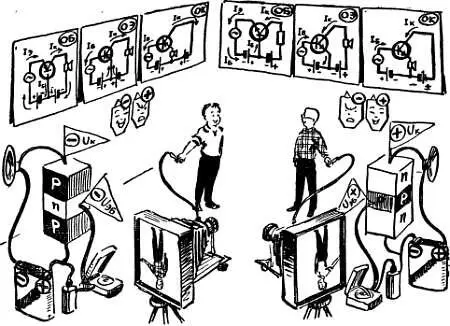

Рис. 94. Транзисторы разной структуры питаются напряжениями различной полярности.

На коллекторе транзистора р-n-р должен быть «минус», на коллекторе транзистора n-р-n — «плюс»; транзистор р-n-р отпирается «минусом» на базе, а запирается «плюсом»; транзистор n-р-n наоборот — отпирается «плюсом» и запирается «минусом»; в транзисторе р-n-р ток идет от эмиттера через базу к коллектору (именно так движутся дырки), а в транзисторах n-р-n — от коллектора через базу к эмиттеру (не забудьте, речь идет только об условном направлении тока, о том, как нужно «водить пальцем» по схеме; см. стр. 142).

В наши таблицы входят некоторые параметры транзисторов, и прежде всего коэффициент усиления по току β . В официальных таблицах во многих случаях указывают коэффициент усиления по току α в схеме ОБ. Мы же пересчитали его в коэффициент β (рис. 72) и сделали наши таблицы хотя и не похожими на официальные, но зато более удобными.

В таблице 10 приводится величина обратного тока коллектора I ко . Вы, конечно, помните, что всегда желательно, чтобы I ко был как можно меньше. Хотя бы потому, что чем меньше этот ток, тем в меньшей степени режим транзистора зависит от температуры (рис. 88). Приведенная в таблицах величина I ко официально называется наибольшей, фактически I ко бывает меньше, чем указано в таблицах.

В таблицу 10 включена также предельная частота усиления f α . Этот параметр указывает, на какой частоте коэффициент усиления α падает примерно на 30 %. На частотах, больших, чем f α , усиление уменьшается еще резче, и транзистор перестает работать (рис. 92). Граничная частота f α , как и сам коэффициент а, относится лишь к схеме ОБ; для схемы ОЭ граничная частота значительно (примерно в β раз) меньше.

Если внимательно присмотреться к таблицам с данными транзисторов, то можно заметить, что многие разные типы приборов имеют довольно близкие параметры и предельные режимы, в то время как даже в пределах одного и того же типа транзисторов параметры могут заметно различаться. Все это говорит о том, что в случае необходимости можно довольно широко заменять один тип транзистора другим. Так, почти во всех схемах, о которых будет рассказано дальше, вместо транзисторов П13 можно применить любые другие маломощные транзисторы. Лишь в некоторых случаях при этом придется подогнать режим, заменив, например, резистор в цепи базы, через который подается начальное отрицательное смещение.

Точно так же можно заменять высокочастотные транзисторы, например, вместо П416 применить П403, П402 или П401. При замене нужно, конечно, обращать внимание на частоту, которую должен и может усиливать транзистор, и представлять, насколько изменится усиление из-за различии в значении коэффициента β . Нужно также проверить, пригоден ли для нового транзистора существующий режим. Так, например, если транзистор П401 работает в схеме, где коллекторное напряжение составляет 9 в, то его уже нельзя заменить транзистором П411, для которого допустимое коллекторное напряжение составляет 6 в. Кроме того, нужно обязательно по справочнику проверить напряжение, допустимое для эмиттерного перехода.

Чтобы хорошо освоиться с транзисторами, полезно периодически просматривать таблицы их параметров, а также рисунки, где указано расположение выводов эмиттера базы и коллектора (рис. 95). Это, конечно, не самое веселое занятие, но зато оно через некоторое небольшое время даст очень важный результат: вы будете и без справочника знать, что собой представляют важнейшие типы полупроводниковых приборов, а значит, сможете легче разбирать транзисторные схемы.

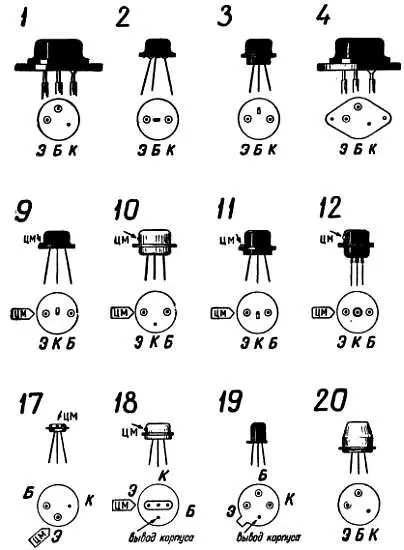

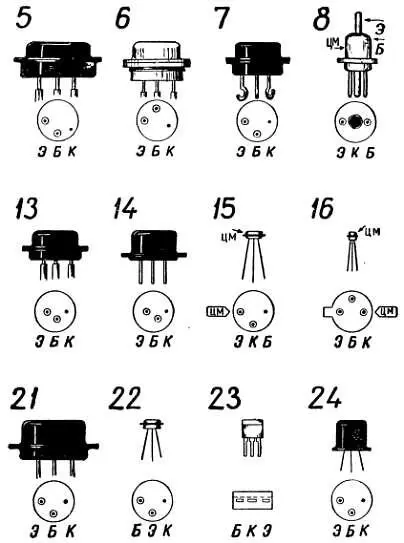

Рис. 95. Основные типы транзисторов ( ЦМ— цветная метка).
