С резистора нагрузки R 1 через разделительный конденсатор С 4 (рис. 78) сигнал поступает на базу усилителя НЧ, собранного на транзисторе Т 1 по схеме ОЭ. В этом каскаде используется знакомая нам схема температурной стабилизации. На базу подаются одновременно два напряжения: положительное с резистора R 4 и отрицательное с нижней части делителя R 2R 3 . Отрицательное напряжение на 0,2 в больше положительного, и таким образом на базе действует небольшой «минус».

Сейчас уместно обратить внимание на еще одну деталь схемы — полярность включения электролитических конденсаторов С 4 и С 6 . Емкость электролитических конденсаторов определяется не только площадью их обкладок, свернутых в трубочку. Емкость электролитических конденсаторов в основном обусловлена некоторыми физическими процессами в расположенном между обкладками тончайшем слое окислов. Процессы эти возникают, когда через электролитический конденсатор идет постоянный ток определенного направления. При токе иного направления конденсатор может оказаться просто пробитым. В этом отношении электролитический конденсатор чем-то напоминает диод, который по-разному ведет себя при различных направлениях тока.

Вывод из всего сказанного такой: электролитический конденсатор можно включать в цепи, где наряду с переменным током присутствует еще и постоянный, причем включать конденсатор нужно так, чтобы указанный на схеме «плюс» (светлая обкладка) совпадал с обозначением на корпусе конденсатора (рис. 98).

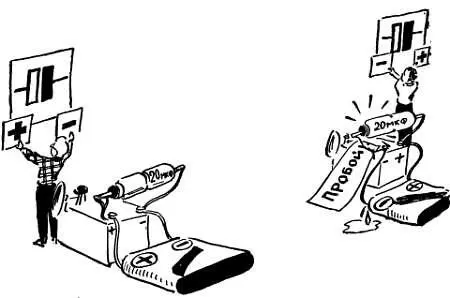

Рис. 98. Электролитический конденсатор обязательно должен находиться под постоянным напряжением, поданным в определенной полярности.

На схемах, как правило, указывают полярность включения электролитического конденсатора. Если же полярность на схеме не указана, то ее нетрудно установить самому, проследив, как попадает к тому или иному участку схемы питающее напряжение. Трудности возникают лишь в том случае, если к обеим обкладкам конденсатора подводится напряжение одного и того же знака. Например, если к обеим обкладкам подводится «минус». Здесь нужно прикинуть, какой из этих «минусов» больше, и именно к нему подключить вывод конденсатора, на котором и стоит значок «минус». Так, например, на нашей схеме конденсатор С 4 включен между двумя «минусами», а своим минусовым выводом этот конденсатор подключен к коллектору транзистора Т 1 , на котором отрицательное напряжение больше, чем на резисторе R 3 .

Несколько слов для тех, кого удивляет отсутствие смещения на базе транзистора Т 1 . Дело в том, что этот транзистор работает в режиме детектирования и его эмиттерный переход должен «срезать» половину высокочастотного модулированного напряжения. А для этого на базе не должно быть смещения (рис. 36).

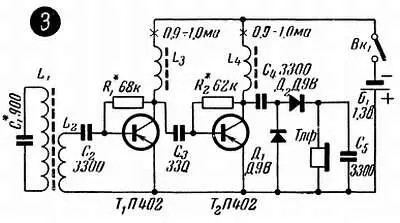

Следующий приемник выполнен по схеме 2—V—0, рассчитан на прием одной станции, работает на головные телефоны и питается от одного гальванического элемента на 1,5 в.

рис. 97— 3

Применить столь низкое питающее напряжение оказалось возможным благодаря тому, что в качестве нагрузки в обоих каскадах используются катушки (L 3и L 4). На них почти не теряется постоянное напряжение (рис. 38) и в то же время создается сравнительно большое напряжение усиленного сигнала (Воспоминание № 15).

Детектор выполнен по схеме с удвоением (рис. 27— 17 ). Начальное смещение на базу каждого транзистора устанавливают подбором резисторов R 1 и R 2 с таким расчетом, чтобы коллекторный ток покоя составлял примерно 1 ма. Резисторы R 1 и R 2 , хотя они и подключены непосредственно к коллектору (рис. 87, листок Б ), не являются элементами термостабилизации: на катушках L 3и L 4почти нет постоянного падения напряжения, и постоянное напряжение на коллекторе примерно такое же, как и на «минусе» батареи.

Обратите внимание, что емкость разделительного конденсатора С 3 во много раз меньше, чем емкость аналогичного разделительного конденсатора С 4 в предыдущей схеме. Как вы уже, очевидно, догадались, разница эта связана с тем, что первый из конденсаторов «работает» в усилителе ВЧ, а второй — в усилителе НЧ (Воспоминание № 13). Конденсатор С 2 вводится в схему для того, чтобы катушка L 2 не закорачивала входную цепь Т 1 (эмиттерный переход) по постоянному току.

В заключение данные деталей. Катушки L 3и L 4намотаны на кольцах из феррита Ф-600 с внешним диаметром 8 мм и внутренним 5 мм. Каждая катушка содержит по 200 витков провода ПЭЛШО 0,12. Данные магнитной антенны: стержень из феррита Ф-600, диаметр 8 мм, длина 45 мм; катушка L 1 содержит 220 витков провода ПЭ 0,2, а катушка L 2 (она намотана поверх L 1 ) — 10 витков того же провода. Данные эти действительны лишь для фиксированной настройки на станцию «Маяк», работающую на волне 547. м. Если вы захотите настроиться на другую станцию, то придется менять не только данные катушки L 1 (или конденсатора C 1 ), но, возможно, еще и данные катушек L 3 и L 4 .

Прежде чем разбирать следующую схему (рис. 97— 4 ), вернёмся к предыдущей (рис. 97— 2 ). Вы, очевидно, помните, что в коллекторной цепи нашего первого каскада — триодного детектора — мы сразу же замкнули на «землю» высокочастотную составляющую продетектированного сигнала. Она оказалась просто отходом производства. Но, как говорится, у хорошего хозяина ничего не пропадает, и этот высокочастотный «отход» тоже можно использовать для дела.

Входным элементом всех наших приемников является колебательный контур, настроенный в резонанс на частоту принимаемой станции. За счет резонанса контур сам повышает напряжение сигнала (Воспоминания №№ 18, 19, 20), причем повышает его тем сильнее, чем выше добротность этого контура. Кроме того, с увеличением добротности становится острее и резонансная кривая, приемник лучше отфильтровывает сигналы соседних мешающих станций.

Существует ряд мер, позволяющих повысить добротность контура, и это прежде всего — уменьшение разного рода потерь. Но можно повысить добротность входного контура и иначе — ввести в него положительную обратную связь (рис. 85, 99).

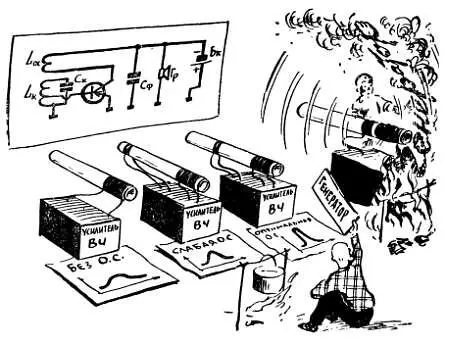

Рис. 99. Положительная обратная связь компенсирует потери энергии в контуре.

Поддерживая колебания в контуре, положительная обратная связь вносит в него дополнительную энергию и, по сути дела, уменьшает собственные потери в контуре. Результат действия положительной обратной связи удобно представить себе как внесение в контур некоторого отрицательного сопротивления R вн , которое не отбирает энергию, как обычное (положительное) сопротивление R к , а, наоборот, отдает ее. Общее сопротивление потерь в контуре определяется суммой своего собственного сопротивления R к и вносимого отрицательного сопротивления — R вн . Чем сильнее обратная связь, тем больше отрицательное сопротивление, тем меньше потери в контуре и выше его добротность.
