Евгений Айсберг - Цветное телевидение?.. Это почти просто!

Такой тип искажений не порождает особых неприятностей в черно-белом телевидении; он вносит некоторую ошибку градации тона, но не больше. Само собой разумеется, что при передаче цветного телевизионного сигнала по системе NTSC это приведет к нежелательному изменению амплитуды поднесущей.

Предположим, например, что синусоида малой, но постоянной амплитуды наложена на названный пилообразный сигнал; на выходе усилителя амплитуда этой поднесущей перестанет быть постоянной, а будет зависеть от мгновенного значения уровня яркостного сигнала (рис. 54).

Это явление, когда коэффициент усиления поднесущей является функцией мгновенного значения яркости, известно под названием дифференциального усиления ; как мы помним, амплитуда поднесущей передает информацию о насыщенности цветов, следовательно, неизбежная нелинейность вызывает искажение насыщенности.

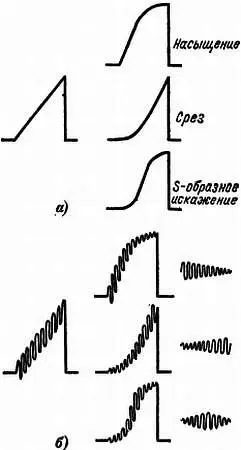

Рис. 54. Искажения сигнала пилообразной формы.

а— вследствие недостаточной линейности мощного усилителя пилообразный сигнал может претерпеть различные искажения: насыщение, срез, S-образное искажение;

б— этот же сигнал, модулированный синусоидальным напряжением, претерпевает такие же искажения. В результате изменяется амплитуда синусоиды.

б) Дифференциальная фаза

Входные и выходные реактивные сопротивления активных элементов (ламп или транзисторов), как известно, несколько изменяются в зависимости от места рабочей точки на динамической характеристике. Следовательно, возникает некоторый паразитный сдвиг фазы, определяемый местом нахождения рабочей точки.

Если воздействие этого сдвига фазы на яркостный сигнал ничтожно мало, то на графике цветности он смещает точки, символизирующие цвета, на различные углы в зависимости от соответствующего значения яркостного сигнала, а следовательно, вызывает искажение в воспроизведении цветовых тонов (рис. 55).

Рис. 55. Воздействие дифференциальной фазы на телевизионный сигнал системы NTSC.

Это явление возникает во всех активных элементах, но оно может осложниться другим явлением. В аппаратуре, где для передачи видеосигналов используется частотная модуляция (радиорелейные линии, спутники, магнитофоны для записи изображения), модулированная несущая фильтруется полосовыми схемами, фазочастотная характеристика которых не может быть линейной (так как имеются приграничные частоты). Следовательно, после демодуляции появляется непостоянный сдвиг фазы, который зависит от мгновенного значения частоты несущей, т. е. от яркостного сигнала.

В заключение можно сказать, что в системе NTSC каждому нелинейному искажению соответствует искажение цветового тона (фазы) или насыщенности (амплитуды) или же оба вида искажений. Опыт показал, что в системе NTSC отклонение фазы порядка ±5° уже заметно для глаза.

в) Магнитная запись

При воспроизведении записанной на магнитной ленте телевизионной программы относительная точность воспроизведения фазы φ , считываемой видеомагнитофоном поднесущей, равна относительной точности выдерживания скорости воспроизведения V :

Δφ/ φ= ΔV/ V,

где Δφ и ΔV обозначают изменения фазы и скорости. Если осуществлять синхронизацию видеомагнитофона в конце каждой строки, допуская, что отклонение скорости остается постоянным, то фаза поднесущей в конце каждой строки (точно перед установкой синхронизации) будет иметь следующее отклонение:

Δφ = φ макс∙ ΔV/ V

где φ макс = 227,5∙360°= 163 800°.

При нормальном относительном уходе скорости ΔV / V =0,3 % Δφ = 491°24′, т. е. за время прохождения одной строки график цветности совершил вращение на целый круг и еще третью часть (!), и, следовательно, цветовой тон непрерывно искажается в направлении слева направо.

Студийные видеомагнитофоны обычно имеют по четыре вращающиеся головки, каждая из которых записывает или воспроизводит два десятка строк.

Само собой разумеется, что сложные передаточные функции этих четырех головок, т. е. их фазовые и амплитудные характеристики, не могут быть идентичными. Следовательно, коммутация сигнала с одной головки на другую вызывает резкое изменение фазы и амплитуды и кварц приемника из-за перегрузки не сможет их скомпенсировать. Поэтому на цветном изображении зритель заметит появление горизонтальных полос различных цветовых тонов и насыщенности.

Третье явление возникает при воспроизведении записанного на магнитной ленте телевизионного сигнала системы NTSC. Известно, что видеомагнитофоны работают с частотной модуляцией и что запись производится с низкой несущей. Синусоидальному сигналу в области видеочастот (например, поднесущей) в ЧМ-спектре соответствует не одна боковая как при амплитудной модуляции, а несколько боковых составляющих полос. Первая нижняя полоса попадает в спектр модулирующего сигнала, а вторая должна находиться в области отрицательных частот; следовательно, она «отражается» и интерферирует с первой и видеонесущей. Интерференция создает неприятные для глаз муаровые полосы, заметность которых возрастает в кубе от амплитуды поднесущей.

Эти недостатки, о которых нельзя было подозревать, ибо видеомагнитофоны появились через несколько лет после утверждения системы NTSC в качестве американского стандарта, побудили американских инженеров разработать высокочастотный стандарт записи и дополнительную аппаратуру, как, например, «Колортек», которую из-за ее сложности мы здесь рассматривать не будем. Только такой усложненный видеомагнитофон позволяет производить запись цветного телевизионного изображения по системе NTSC с высоким качеством.

г) Влияние полосы пропускания. Квадратурные искажения

Принцип передачи в системе NTSC основан на модулировании несущей сигналами цветности со сдвигом фаз на 90°. Поэтому проникновение модуляции I на ось Q и, наоборот, равно нулю, и взаимные помехи этих двух информации не возникают.

На деле неполадки в передаче, как, например, срез полосы пропускания, могут нарушить эту квадратуру (сдвиг фаз на 90°). В самом деле, амплитудную модуляцию можно изобразить на диаграмме Френеля комбинацией двух симметричных равных, но вращающихся в противоположных направлениях векторов. Эти два вектора изображают боковые линии модуляции, которая, разумеется, предполагается синусоидальной. Если частоту несущей обозначить F , а модулирующую частоту f , то эти боковые полосы будут соответственно F + f и F — f . Само собой разумеется, что случайный срез полосы пропускания в большей или меньшей мере ослабит верхнюю полосу; в этих условиях боковые полосы будут уже не равными, а векторы, изображающие I и Q , больше не будут перпендикулярными. Проекции I на Q и Q на I перестанут быть равными нулю и между этими двумя информациями о цвете возникнут взаимные помехи.
