Рис 51 Спектры поднесущих модулированных сигналами Qи I Перед сложением - фото 119

Рис. 51. Спектры поднесущих, модулированных сигналами Qи I.

Перед сложением для образования одной поднесущей спектры этих обеих модулированных синусоид тщательно фильтруют. На высших частотах вблизи несущей звука (которая в американском стандарте отстоит всего лишь на 4,5 Мгц от главной несущей) необходимо как следует ослабить верхние боковые полосы. Поэтому оставляют лишь одну боковую полосу шириной 0,6 Мгц, взятую по уровню — 6 дб.

Сигнал I , который, как мы сказали, должен передавать более мелкие, чем сигнал Q , детали, должен иметь более широкий спектр. И если сигнал Q передается с двумя боковыми полосами шириной 0,6 Мгц, то сигнал I имеет нижнюю боковую полосу шириной 1,3 Мгц (измеряемую также по уровню — 6 дб).

Согласно общей теории цепей сигнал Q , передаваемый с более узкой полосой пропускания (и, следовательно, контуром с меньшим затуханием), получает большую, чем сигнал I , задержку. Чтобы согласовать фазы сигналов перед их сложением, достаточно замедлить (с помощью линии задержки) приход сигнала I на разницу времени их прохождения.

При изучении характеристик системы NTSC мы увидим, что такая асимметрия боковых полос обычно вызывает искажение, известное под названием квадратурного дефекта , и характеризуется взаимными помехами между сигналами цветности, что можно сравнивать с перекрестными помехами на звуковых частотах; в этом же конкретном случае асимметрия устраняется в самом приемнике, и мы увидим, как это осуществляется (рис. 52).

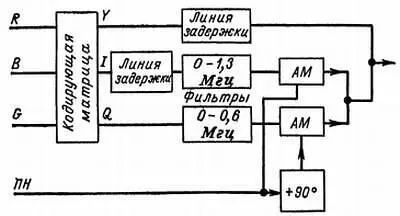

Рис 52 Упрощенная блоксхема кодирующего устройства системы NTSC Теперь - фото 120

Рис. 52. Упрощенная блок-схема кодирующего устройства системы NTSC.

Теперь наши синусоиды накладываются одна на другую и формируют поднесущую. К последней следует подмешать сигнал, обозначающий начало фаз. Как мы уже отмечали, модуляция по амплитуде производится с подавлением несущей. Поэтому для демодуляции передаваемых боковых полос необходимо в приемнике восстановить несущую; так как амплитудная модуляция осложняется фазовой модуляцией, приемнику необходимо также дать информацию о начале фаз. Для этого было решено во время обратного хода по строкам на уровне черного (между импульсом синхронизации и началом строки) передавать пакет из восьми периодов поднесущей, дающих информацию о фазе — ( В — Y ). В технической литературе этот сигнал идентификации фазы называется «вспышкой».

Перед тем как модулированная поднесущая накладывается на яркостный сигнал для получения полного телевизионного сигнала, следует опять уравнять время прохождения сигналов. Для этого достаточно создать для сигнала Y искусственную задержку (с помощью линии задержки), равную разнице во времени прохождения сигналов Q и Y . Таким образом на выходе кодирующего устройства получают три в высшей степени синхронные информации.

2. ДЕКОДИРОВАНИЕ

В приемнике полосовой фильтр выделяет поднесущую из сигнала яркости (рис. 53).

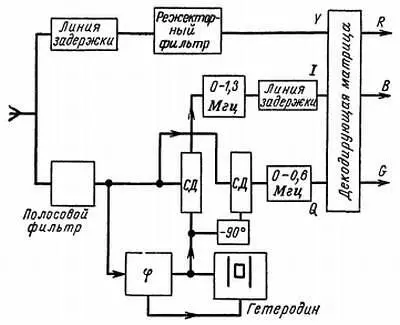

Рис 53 Упрощенная блоксхема декодирующего устройства системы NTSC Пакеты - фото 121

Рис. 53. Упрощенная блок-схема декодирующего устройства системы NTSC.

Пакеты сигналов для опознавания фазы поднесущей выделяются и используются для синхронизации восстановленной несущей, которая необходима для демодуляции.

Для этой цели используют генератор, стабилизированный кварцем, фаза которого с помощью кольцевого модулятора, собранного по схеме фазового дискриминатора, сравнивается с фазой сигналов синхронизации. Соответствующим образом отфильтрованный и усиленный сигнал ошибки используется для управления каскадом с реактивным сопротивлением в цепи обратной связи, чтобы согласовать фазу генератора с фазой сигналов синхронизации.

Таким образом, восстановленная несущая должна присутствовать с двумя различными фазами, отличающимися одна от другой на 90° (например, на первичной и вторичной обмотках трансформатора), а синхронная демодуляция поднесущей этими двумя волнами восстанавливает сигналы I и Q .

Фильтры нижних частот с полосой пропускания соответственно 1,3 и 0,6 Мгц пропускают от сигналов I и Q лишь нужную часть. После этого время прохождения обоих сигналов уравнивается с помощью линии задержки в канале I . Матрица (напомним, что этим термином обозначают совокупность схем, служащих для линейного смешивания нескольких электрических сигналов, иначе говоря, для сложения или вычитания этих сигналов) производит следующие операции, которые позволяют получить все три первоначальные составляющие цветности:

Сигнал Y освобождается от поднесущей режекторным фильтром и линия задержки - фото 122

Сигнал Y освобождается от поднесущей режекторным фильтром, и линия задержки совмещает его во времени с сигналами I и Q . Теперь для получения трех первичных цветовых сигналов достаточно произвести в матрицах, состоящих из резисторов, следующие операции:

Цветное телевидение Это почти просто - изображение 123

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ

Система NTSC может служить монументом, олицетворяющим находчивость и изобретательность. В 1953 г., когда были опубликованы первые описания системы, технические специалисты всего мира признали ее выдающимся достижением. К несчастью, в результате спешки, которая, кажется, была вызвана лишь конъюнктурными требованиями рынка, этой системе не дали достаточно времени, чтобы вызреть в лаборатории и пройти фундаментальные испытания до окончательного утверждения в качестве стандарта.

В результате этого оборудование для передачи сигналов по кабелю, передатчики, магнитные записывающие устройства и другая видеоаппаратура, а также и телевизоры имеют в верхней части спектра некоторое количество фазовых и амплитудных искажений, которыми, несомненно, можно без ущерба для качества пренебречь в черно-белом телевидении, но которые роковым образом сказываются на передаче цветов по системе NTSC. Рассмотрим очень кратко эти искажения.

а) Дифференциальное усиление

Мощный усилитель неизбежно обладает некоторой нелинейностью. По своей природе нелинейность может быть трех различных видов: искажение в результате насыщения, искажение вследствие среза и S-образное искажение; следовательно, поданный на вход усилителя пилообразный сигнал правильной формы получится на выходе искаженным.
