Представим для примера случай перехода по оси Q (от зеленого до фиолетового), когда величина I равна нулю. Полное или частичное подавление верхней боковой полосы Q приводит к тому, что вектор перестает быть перпендикулярным оси I и вращается. Демодулированная составляющая I уже не может быть равной нулю, и изображение вместо того, чтобы прямо перейти от зеленого к фиолетовому, перейдет между этими цветами по эллипсу на графике цветности (рис. 56).

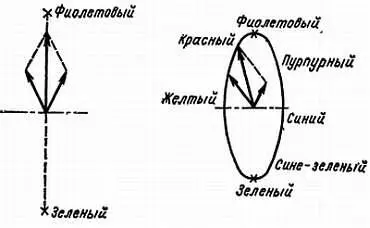

Рис. 56. Квадратурный дефект, вызываемый срезом полосы.
Можно было бы думать, что передача сигнала I с несимметричными двумя боковыми полосами систематически вызывает такое квадратурное искажение, но, к счастью, это не так. На самом деле такое искажение может возникнуть только для нижних боковых полос I , расположенных более чем на 0,6 Мгц от несущей (потому что до 0,6 Мгц полосы симметричны); тогда сигнал взаимной помехи в информации Q оказывается за пределами полосы пропускания (ограниченной до 0,6 Мгц). Следовательно, фильтры в декодирующем устройстве должны быть сделаны особенно тщательно.
Как правило, случайный срез полосы приводит к появлению неприятных окрашенных окантовок на переходах.
д) Отраженный сигнал
Хорошо известное в черно-белом телевидении явление, когда на экране видны наложенные друг на друга прямое и отраженное изображения, в цветном телевидении осложняется неприятным хроматическим искажением. В самом деле, предназначенный для восстановления поднесущей в декодирующем устройстве кварцевый генератор синхронизируется по первому сигналу цветной синхронизации, но весь график цветности (для больших цветных участков изображения) повернут на угол β , который одновременно зависит от запаздывания и от ослабления отраженного сигнала по сравнению с прямым сигналом. Таким образом, неизбежно возникает и искажение цветопередачи. Впрочем, между прямыми и повторными переходами образуется сочетание старой и новой фаз, из-за чего такое изображение в значительно меньшей степени, чем в черно-белом телевидении, приемлемо для практического использования.
4. ЗАКЛЮЧЕНИЕ О СИСТЕМЕ NTSC
Рассмотренный метод не всегда способен обеспечить верную цветопередачу в реальных условиях эксплуатации (которые весьма далеки от идеальных условий воспроизведения цветного изображения в лаборатории), поэтому американские и японские фирмы устанавливают на выпускаемых ими телевизорах две дополнительные ручки для регулировки цветового тона и насыщенности, которыми должен пользоваться телезритель.
Однако средний телезритель как в Соединенных Штатах, так и в любой иной стране с чрезвычайным трудом постигнет тайну регулировки яркости и контрастности в черно-белом телевидении. Я представляю моим слушателям возможность подумать о какофонии цветов, которая может появиться на экране в результате неумелого пользования телезрителями слишком многочисленными ручками регулировки…
Однако это совершенно не мешает миллионам американцев и японцев уже на протяжении ряда лет благодаря системе NTSC пользоваться удовлетворяющим их требованиям цветным телевизионным изображением. Не следует также забывать, что эта система лежит в основе всех созданных позднее систем цветного телевидения.
Принимая во внимание, что наиболее существенный недостаток системы NTSC заключается в очень большой чувствительности к фазовым искажениям, авторы системы PAL придумали метод компенсации этих искажений в декодирующем устройстве.
Основная идея изобретателя системы PAL доктора Вальтера Бруха — перевернуть на 180° направление оси ( R — Y ) на одной строке из каждых двух (отсюда происходит и само название системы Phase Alternation Line — строка с переменной фазой).
Для этой цели в кодирующем устройстве передатчика предусмотрен инвертор.
На приемной стороне подобный инвертор позволяет получить сигнал ( R — Y ) в правильной фазе. Но главная «хитрость» заключается в том, что с помощью линии задержки, представляющей собой «память», сигналы двух следующих одна за другую строк складываются таким образом, что их фазовые искажения оказываются в противофазе и взаимно уничтожаются.
Выдвигая этот принцип, Вальтер Брух основывался на фундаментальном законе, сформулированном Анри де Франсом; по этому закону цветовое содержание двух соседних строк довольно идентично.
1. КОДИРОВАНИЕ
На основе системы NTSC введен один вариант: у одной из двух строк изменена полярность несущей ( R — Y ), несущая ( В — Y ) не подвергается никаким изменениям (стр. 57).

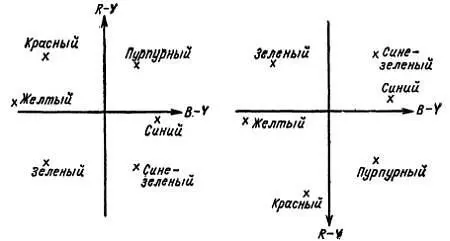

Рис. 57. В системе PALдве передаваемые одна за другой строки имеют различные графики цветности (на левом рисунке сигнал +Iнаходится вверху, а на правом рисунке сигнал +Iнаходится внизу, ось Qу обеих строк занимает на графике одно и то же место).
Дальше в ходе лекции ради простоты изложения мы будем пользоваться обозначениями: I = R — Y и Q = B — Y . Следует помнить, что сигналы I и Q системы PAL не совпадают с сигналами I и Q системы NTSC. В частности, в системе PAL оба сигнала передаются с одинаковой шириной полосы пропускания (рис. 58).

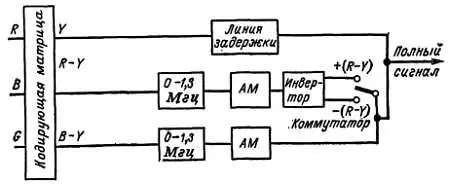

Рис. 58. Упрощенная блок-схема кодирующего устройства системы PAL.
Как мы увидим, декодирующее устройство должно различать полярность несущей I (90 или 270°); для этого передают сигнал синхронизации с чередующейся фазой 180 — 45° и 180 + 45° (чередующийся сигнал синхронизации).
2. ДЕКОДИРОВАНИЕ
а) Стандартная система PAL
Представим, что мы одновременно имеем в своем распоряжении две диаграммы поднесущей, соответствующие графикам цветности четных и нечетных строк. Для достижения этого используют линию задержки со временем, равным времени передачи одной строки (в европейском стандарте с разложением изображения на 625 строк — 64 мксек); эта линия задержки хранит поднесущую и восстанавливает ее с опозданием на одну сторону (рис. 59).

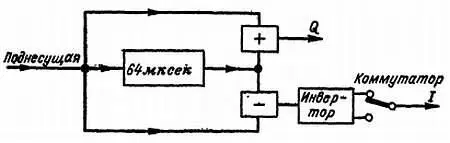

Рис. 59. Упрощенная блок-схема декодирующего устройства стандартной системы PAL.
