Развитие КМОП было, естественно, направлено в сторону устранения или хотя бы сглаживания имеющихся недостатков. Оригинальная серия КМОП 4000 была не очень удачна — именно к ней относится значение задержек в 200 не и более, напряжение питания для нее составляло от 5 до 15 В, нагрузочная способность выхода — не более 0,6 мА. Причем советские аналоги (серии К176 и 164) были еще хуже, т. к. требовали питания около 9 В (мне так и не удалось нигде узнать, с какими допусками). Для стыковки с ТТЛ таких микросхем пришлось придумывать специальные «преобразователи уровня», которые тянули большой вытекающий ток по входу ТТЛ-элементов и умели подгонять уровни при различном напряжении питания.

А вот серия 4000А (отечественные К561 в корпусе DIP и «военная» 564 в планарном корпусе SOIC или похожем на него SOP) и, особенно, 4000В (частично К561 и вся К1561 [20] В дальнейшем букву К , означающую «бытовое применение», в наименовании серий мы будем часто опускать. Напомним также, что для названий корпусов отечественных микросхем приводятся импортные аналоги, но при замене следует учитывать разницу в шаге между выводами (см. главу 11 ). ) применяются и по сей день — в основном из-за неприхотливости и беспрецедентно широкого диапазона питающих напряжений — от 3 до 18 В, что позволяет без излишних проблем совмещать цифровые и аналоговые узлы в одной схеме. Задержки для этих серий составляют порядка 90-100 не, предельная рабочая частота — до 10–15 МГц, а выходные токи без ущерба для логического уровня — до 1,6–9 мА (большее значение при большем напряжении питания). Отметим, что эти характеристики достигаются при достаточно высоком напряжении питания, при обычных для современной электроники напряжениях 3–5 В быстродействие существенно снижается: при 5 В рабочая частота уже не превышает 3–5 МГц.

В настоящее время доступны быстродействующие серии КМОП с крайне неудачным общим названием 74, совпадающим с ТТЛ (серия 54 — то же самое, но для военно-космических применений). Чтобы не запутаться, имейте в виду, что если в наименовании серии присутствует буква С, то это КМОП, а все остальные (менее многочисленные) представители семейства 74 есть ТТЛ-микросхемы. Самые популярные разновидности — серия 74НСхх (отечественный аналог — 1564 или КР1564) и 74АСхх (1554). Номер серии, обозначения и разводка выводов элементов, совпадающие с номером для ТТЛ, были, вероятно, первоначально выбраны из маркетинговых соображений, чтобы подчеркнуть быстродействие и совместимость с ТТЛ, однако по другим параметрам это совсем не ТТЛ. Серии 74НС и 74АС совмещают в себе многие удобства КМОП (симметричность уровней, отсутствие потребления в статическом режиме) и быстродействие ТТЛ, достигающее десятков мегагерц (у 74АС даже до сотни). Пожертвовать, как мы говорили, пришлось расширенным диапазоном питания: номинальное напряжение питания для всех КМОП из 74-й серии — 5 В, максимально допустимое — 7 В, поэтому серию 4000В они заменяют не полностью. Правда, нижний предел питания для почти всех микросхем 74АС и всех 74НС даже ниже, чем для 4000-й серии — 2 В.

В этой книге мы будем ориентироваться на наиболее популярные у нас и по сей день микросхемы 561-й серии, но учтите, что при напряжениях питания 5–6 В и менее их мокно почти без ограничений заменять микросхемами серии 74НС или отечественными 1564. В некоторых случаях применение новых серий даже предпочтительнее, т. к. они формируют более крутые фронты сигналов.

«Почти» по отношению к взаимозаменяемости относится к потреблению — в покое все КМОП-элементы не потребляют тока, но с ростом частоты потребление быстродействующих растет быстрее. На рис. 15.2 показаны эмпирические графики потребления двух разновидностей КМОП-микросхем в расчете на один логический элемент в зависимости от частоты. Видно, что для «классической» 561-й серии потребление растет строго линейно с крутизной примерно 25 мкА на каждые 300 кГц увеличения частоты. Для элемента 74НС оно сначала быстро растет, затем темпы прироста снижаются, но в любом случае ток потребления остается как минимум вдвое больше, чем у «классического» элемента.

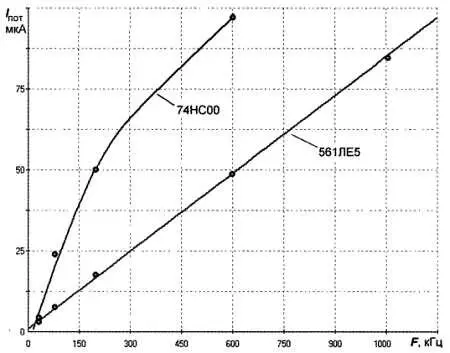

Рис. 15.2. Потребление КМОП-микросхем в расчете на один логический элемент в зависимости от частоты (напряжение питания 5 В)

* * *

Заметки на полях

Как видите, в абсолютном выражении потребление всех КМОП-элементов достаточно мало, и на частотах в десятки килогерц составляет единицы микроампер. Однако это потребление резко возрастает при увеличении напряжения питания — так, потребление схемы лабораторного генератора по рис. 16.14 составляет не более 150–200 мкА при 5 В, но при 15 В оно уже будет составлять порядка 1,5 мА. Отсюда общее правило для «МОП-микросхем: для уменьшения потребления снижение напряжения питания даст больший эффект, чем снижение рабочей частоты.

* * *

Серия 74АС еще мощнее, чем 74НС, и более быстродействующая (задержки порядка 5–7 не против 10–20 не у 74НС) — соответственно, при той же частоте она потребляет еще больше. Выходные максимально допустимые токи серии 74НС могут достигать 25 мА, а серии 74АС — аж 50 мА. Но в долгосрочном режиме такие токи гонять через выводы не рекомендуется: нормальный ток для выхода 74АС без нарушения логических уровней составляет 24 мА, а для 74НС — 4–8 мА, причем, напомним, что через вывод питания суммарный ток не должен превышать величины порядка 50 мА.

У разных производителей могут быть разные приставки (префиксы) к основному названию серии, как 4000В, так и серий 74, — так, у Fairchild Semiconductor микросхема будет называться CD4001B, у Texas Instruments — SN4001B, у Motorola — MCI4001B (более подробно об этом рассказано в приложении 4 ). Самое же противное в применении этих микросхем — разнобой в разводке выводов для одних и тех же элементов из разных серий (в этом их отличие от ОУ, которые в большинстве своем имеют одинаковую разводку, хотя тоже не всегда). Правда, для выводов питания разработчики старались по мере возможности придерживаться единого принципа (это же касается и многих аналоговых микросхем): «земля» присоединяется к последнему выводу в первом ряду, а питание — к последнему во втором, т. е. к выводу с наибольшим номером для данного корпуса (скажем, для корпуса с 14-ю выводами это будут, соответственно, 7 и 14 , для корпуса с 16-ю выводами — 8 и 16 и т. д.). Это правило действует далеко не всегда, но для многих стандартных микросхем малой степени интеграции (включая и некоторые аналоговые) питание разведено именно так.

Как мы уже говорили, наименования одинаковых по функциональности элементов для КМОП разных серий и ТТЛ различаются. Причем функциональные наименования у серий 1564 и 1554 соответствуют ТТЛ (если аналоги в «классических» сериях существуют), а не КМОП. Микросхема, содержащая в одном корпусе четыре элемента «И-НЕ», подобных показанным на рис. 15.1, в отечественном варианте КМОП носит имя 561ЛА7, ТТЛ носит название 155ЛАЗ, в западном варианте это 4011 в «классической» серии и 74хх00 в быстродействующих версиях как КМОП, так и ТТЛ. Подробнее функциональные наименования описаны в приложении 4 .
