Эти элементы используют не только для коммутации мощной нагрузки, но и для объединения на общей шине в так называемое проводное или монтажное «ИЛИ» (рис. 15.4). Название это, на мой взгляд, несколько неудачное, ибо соответствует отрицательной логике — на общей шине логическая единица будет только тогда, когда выходы всех элементов установятся в 1, а если хотя бы один выход находится в нуле, то и на шине будет ноль, что в положительной логике соответствует операции «И».

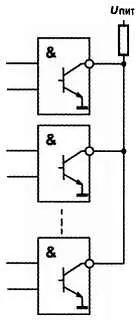

Рис. 15.4. Объединение элементов с открытым коллектором по схеме «проводное ИЛИ»

Для объединения выходов могут служить и так называемые элементы с третьим состоянием . Это соответствует не логическому понятию состояния, а электрическому, — третье состояние в данном случае обозначает просто обрыв, отключение выхода элемента от вывода микросхемы. Такие элементы имеются и в составе серий, но наиболее часто применяются в составе более сложных микросхем. Например, выводы многих микроконтроллеров или микропроцессоров имеют возможность переключения в третье состояние.

* * *

Заметки на полях

Мы часто будем усиливать выходы КМОП-микросхем с помощью отдельного ключевого транзистора, и схема его включения может представлять в данном случае исключение из того правила, что в ключевом режиме обязательно «привязывать» базу к «земле», как это было оговорено в главе 6 (см. рис. 6.4 и относящийся к нему текст). Дело в том, что подключенная к выходу логического элемента база транзистора всегда будет привязана через токоограничивающий резистор к какому-нибудь потенциалу, и в воздухе никогда не «повиснет», поэтому и запирающий резистор можно не ставить.

Однако это не относится к случаю, когда база управляется от выхода ТТЛ-микросхемы через диод, включенный в прямом направлении, как это часто делают, чтобы обеспечить надежное запирание транзистора (см., например, [3]). На мой взгляд, ставить такой диод совершенно не требуется, но если уж автор построил схему именно так, то нужно ставить и запирающий резистор, потому что при нулевом потенциале на выходе микросхемы диод запирается, и база тогда «повисает» в воздухе.

Заметим сразу, что схема этого устройства в том виде, в котором мы ее сейчас будем конструировать, сама по себе довольно бесполезна — если вы, конечно, не хотите повторить подвиг советского конструктора Михаила Александровича Карцева. Он создал в 1970-х годах на микросхемах малой степени интеграции (т. е. фактически на отдельных логических элементах) очень удачную ЭВМ под названием М-10, замечательную тем, что отдельные ее экземпляры в нашем оборонном комплексе продержались аж до начала нового тысячелетия. При желании повторить такой подвиг, учтите, что основная проблема, которую вам придется решать, состоит вовсе не в том, чтобы такую машину сконструировать схемотехнически — это не самая трудная часть работы. Самое трудное для подобных суперконструкций — решить проблему отвода тепла, выделяемого сотнями тысяч быстродействующих логических микросхем. Суперкомпьютеры Cray на отдельных логических элементах, выпускаемые в 1980-х годах, даже имели водяное охлаждение.

Наконец, если очень хочется, то готовый двоичный сумматор есть в интегральном исполнении (561ИМ1; есть сумматоры и помощнее). Зачем же мы тогда будем его конструировать? А затем, что его устройство очень хорошо иллюстрирует две вещи: во-первых, само применение логических микросхем, во-вторых — разве не любопытно знать, как устроен самый главный узел компьютера, арифметико-логическое устройство, АЛУ? Знание этого вам очень пригодится для лучшего понимания работы микроконтроллеров и принципов их программирования. Кроме того, мы на этом примере познакомимся еще с одним важным типом логических элементов.

Итак, вспомним, что нам, собственно, нужно делать — а именно: воспроизвести таблицу сложения двоичных чисел, которая была показана для одноразрядных чисел в главе 14 . Так как при сложении единиц получается двухразрядное двоичное число, то перепишем эту таблицу в двухразрядном представлении:

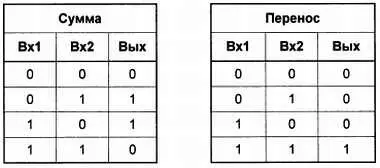

Теперь разобьем таблицу на две: одну для разряда собственно суммы, другую для значения переноса в следующий разряд:

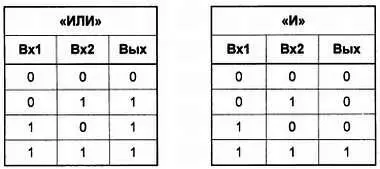

Сравним вторую таблицу с таблицей состояний для базовых логических функций (я их повторю, чтобы не пришлось листать книгу):

Для переноса имеем полное совпадение с функцией «И». То есть, для того чтобы обеспечить перенос, нам нужен всего лишь один логический элемент «И», который получается комбинированием стандартного «И-НЕ» с инвертором [21] Вообще-то, в различных сериях микросхем есть и непосредственно элементы «И» (как и «ИЛИ») без инверсии, но в «классической» КМОП их нет, и в целях унификации мы будем пользоваться только элементами «И-НЕ» и «ИЛИ-НЕ» (для КМОП это 561ЛА7 и 561ЛЕ5 соответственно). . Хуже с разрядом суммы: первые три значения обеспечивает элемент «ИЛИ», однако при сложении единиц возникает несоответствие (логическое и арифметическое сложения, как мы говорили, не адекватны друг другу). Нужен специальный элемент, который мог бы получить название элемент несовпадения : в самом деде, у него логическая единица на выходе тогда, когда входы имеют разное состояние, а если они одинаковы — на выходе ноль. Для того чтобы его сконструировать, взглянем на таблицу истинности элемента «И-НЕ» (для наглядности я повторю и ее):

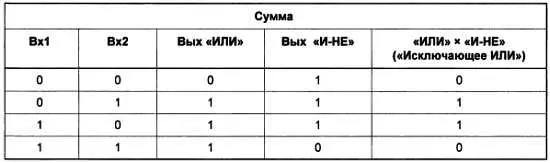

Сравним таблицы «ИЛИ», «И-НЕ» и необходимой нам суммы: в первом случае мы получаем то, что надо, в верхних трех строках, во втором — в нижних. Как бы их объединить? Да очень просто — через функцию «И»:

Логический элемент с такой функцией «несовпадения» носит специальное название — «Исключающее ИЛИ». Существует и обратный элемент «совпадения», который представляет собой инверсию выхода «Исключающего ИЛИ» и носит название «Включающего ИЛИ».

Обозначение элемента «Исключающее ИЛИ» уже было показано на рис. 15.3. А как можно его составить из элементов «И-НЕ» и «ИЛИ-НЕ», показано на рис. 15.5.
