□ для «Исключающего ИЛИ» все еще интересней — в зависимости от того, 0 на входе или 1, относительно другого входа элемент ведет себя, соответственно, как повторитель или как инвертор, что дает довольно широкие возможности для управления двоичными последовательностями.

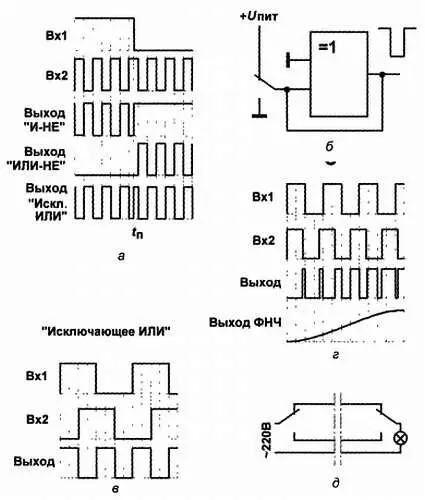

Рис. 15.8. Обработка цифровых сигналов при помощи логических элементов,

а— диаграммы прохождения сигналов через основные типы логических элементов;

б— «антидребезг» на основе элемента «Исключающее ИЛИ»;

ви г— использование элемента «Исключающее ИЛИ» для выявления разности фаз ( в) и частот ( г) сигналов;

д— логический элемент «Исключающее ИЛИ» на двух переключателях

На рис. 15.8, б показана интересная схема на основе элемента «Исключающее ИЛИ». Эта схема устраняет неизбежный дребезг механических контактов, который может вызвать (более того, вызывает обязательно) многократное срабатывание некоторых электронных схем — например, триггеров или счетчиков. При наличии свободного элемента «Исключающее ИЛИ» устранить дребезг, как видите, очень просто. Чтобы понять, как это работает, надо учесть, что подвижные контакты кнопки, тумблера или реле никогда не пролетают несколько раз расстояние от одного неподвижного контакта до другого — подвижный контакт только несколько (иногда до нескольких десятков) раз за короткое время оказывается «висящим в воздухе» (представьте себе, что он как бы подпрыгивает на неподвижном контакте, причем как при размыкании, так и при замыкании). При этом подачи напряжения, соответствующего противоположному логическому уровню, не происходит.

При этих условиях на схеме рис. 15.8, б происходит следующее: при наличии 0 на одном из входов элемент «Исключающее ИЛИ» работает как повторитель. Если контакт был замкнут (надежно) с потенциалом питания (логической единицей), то на выходе будет также единица. Когда контакт в процессе дребезга разомкнётся и «повиснет в воздухе», то потенциал на выходе все равно останется равным единице, т. к. поддерживается обратной связью, замыкающей выход со входом. Сколько бы контакт ни дребезжал таким образом, потенциал останется равным единице до первого касания контактом «земли», когда элемент перебросится в другое состояние и будет в нем пребывать опять-таки независимо от того, дребезжит контакт или нет. Разумеется, можно и инвертировать сигнал, если присоединить второй вход к питанию, а не к «земле». Заметьте, что в схеме по рис. 15.8, б обязательно требуется именно перекидной контакт — для простой кнопки с двумя выводами нужно использовать иные способы антидребезга, и мы их еще будем рассматривать.

Однако самое интересное будет, если на входы «Исключающего ИЛИ» подать две последовательности импульсов с разными частотами и/или фазами. На рис. 15.8, в показано, что произойдет, если обе последовательности имеют одинаковую частоту, но фазы при этом сдвинуты на полпериода. На выходе при этом возникнет колебание с удвоенной частотой! Попробуйте изменить фазу — вы увидите, что скважность результирующего колебания будет меняться, пока фазы не совпадут, и тогда сигнал на выходе исчезнет, — одинаковые состояния выходов дают на выходе «Исключающего ИЛИ» всегда логический ноль. Это позволяет использовать такой элемент в качестве «фазового компаратора», что широко используется в фазовых модуляторах и демодуляторах сигнала.

Не менее интересный случай показан на рис. 15.8, г — здесь на входы подаются последовательности с различающейся частотой. Мы видим, что на выходе возникнет сигнал с изменяющейся скважностью, причем легко показать, что период изменения этой скважности от минимума к максимуму и обратно будет в точности равен периоду сигнала с частотой, равной разности исходных частот. Если при этом поставить на выходе элемента фильтр низкой частоты (если разность частот невелика в сравнении с исходными частотами, то достаточно простой RC-цепочки), то мы получим синусоидальное колебание с частотой, равной этой разности! Это колебание можно как-то использовать или, например, можно его подать в качестве сигнала обратной связи на генератор, управляемый напряжением (ГУН), который тогда изменит частоту одного из сигналов так, чтобы она в точности совпадала со второй (опорной). Таким образом, например, делают схемы умножителей частоты, получая целый набор точных частот с использованием одного-единственного опорного кварцевого генератора.

Наконец, на рис. 15.8, д показана очень простая, но полезная схема, которая реализует функцию «Исключающее ИЛИ» на двух выключателях с перекидными контактами. Если выключатели в этой схеме находятся в одном положении, то лампочка горит, если в противоположных — выключена. Если лампочка находится в прихожей, то один из выключателей располагается при входе с улицы, а другой — при выходе во внутренние помещения. Заходя в прихожую, вы включаете свет одним выключателем, покинув ее — выключаете либо вторым, либо тем же самым (смотря в какую сторону уходите), причем независимо от того, в какой последовательности это происходит. К сожалению, бытовые выключатели почти всегда имеют одну пару контактов, но некоторые клавишные конструкции несложно доработать так, чтобы они стали перекидными.

Другие, не менее интересные применения логических функций мы рассмотрим в следующих главах, а пока остановимся еще на одной важной разновидности логических элементов.

Мультиплексоры/демультиплексоры — важный класс логических схем малой степени интеграции. Их довольно часто применяют и в современных схемах совместно с микроконтроллерами — для сокращения числа необходимых соединений.

Мультиплексором называют схему, которая соединяет единственный входной вывод напрямую с одним из нескольких выходных (как правило, четырех или восьми), в зависимости от поданного на нее двоичного кода (схема «1 —> 8»). Соответственно, демультиплексор осуществляет обратную операцию — пропускает сигнал с одного из нескольких выводов на единственный выходной (схема «8 —> 1»). Фишка состоит в том, что в КМОП-версии они прекрасно коммутируют не только цифровые, но и аналоговые сигналы, причем в обе стороны!

Такие мультиплексоры/демультиплексоры делают на ключах — специальным образом включенных полевых транзисторах по технологии КМОП. Простейший такой ключ изображен на рис. 15.9, а . Выпускаются также и микросхемы, содержащие просто наборы отдельных ключей, — например, 590КН2 и аналогичные, мы еще с ними столкнемся. Такие ключи широко используются в составе микросхем средней и большой степени интеграции — в аналого-цифровых и цифроаналоговых преобразователях, например. Также они практически заменили механические переключатели в коммутаторах телевизионных каналов, используются в цифровых переменных резисторах, электронных реле и т. д.
