Отметьте, что если исключить из рассмотрения интегрирующую цепочку R1C1, то остальная часть схемы есть упрощенный вариант компаратора с гистерезисом, приведенного на рис. 12.10. Для того чтобы генератор работал от одного напряжения питания, придется неинвертирующий вход подключить в точности так же, как там — к искусственной средней точке. Подобные генераторы ранее были широко распространены, и поныне разными производителями выпускается специальная микросхема, которая известна под названием «таймер 555» и может служить как в качестве генератора, так у\ одновибратора, т. е. формирователя однократных импульсов, в том числе большой длительности.

* * *

Теперь посмотрим, что нужно сделать, чтобы построить такой генератор на логике.

Сначала обратимся к зуммеру на рис. 7.3 и перерисуем его в виде рис. 16.1, б . В таком виде в схеме легко узнать релейный инвертор (см. рис. 14.3, крайний элемент справа), у которого в данном случае выход управляет входом. Не получится ли выполнить тот же самый фокус, если замкнуть вход с выходом у обычного инвертора в интегральном исполнении? К сожалению, нет — такое включение просто выведет инвертор в линейный режим, при котором на выходе установится половина питания. А почему? А потому, что логические элементы, грубо говоря, слишком быстродействующие.

Теория гласит, что для получения устойчивых колебаний необходимо, чтобы присутствовали обе разновидности обратной связи, причем действие отрицательной обратной связи (ООС) должно отставать от действия положительной (ПОС). Именно это и происходит и в схеме генератора на основе компаратора, за счет использования RC-цепочки, и в зуммере за счет механической инерции деталей. Действие только одной ПОС приведет к тому, что выход устройства «зависнет» в одном из крайних положений, а одной только ООС — к тому, что на выходе установится некое среднее состояние равновесия. Сравните поведение одновибраторов, рассмотренных в этой главе далее, в которых наличествует только ООС, и RS-триггеров (в конце главы), в которых присутствует только ПОС. А вот вместе они дадут то, что надо.

Существует огромное количество схем мультивибраторов — т. е. генераторов прямоугольных колебаний, реализующих эти теоретические положения. Если кому любопытно, то не менее десятка разнообразных схем можно найти только в одной книге [11], и этим их многообразие далеко не исчерпывается. Я приведу лишь одну из них, выбранную из многих из-за минимального количества задействованных компонентов, и два ее варианта, разница между которыми заключается в используемых элементах («И-НЕ» или «ИЛИ-НЕ»).

Схема на рис. 16.2, а базовая. При включении питания она начинает работать сразу и, как и остальные схемы подобного рода, выдает меандр с размахом от 0 до U пит . Частота на выходе определяется параметрами R1 и С1: период Т ~= 2R1·C1. Схема устойчиво работает при величине резистора R1 от нескольких килоом до 10 МОм, что составляет достаточный диапазон для того, чтобы избежать искушения при малых частотах использовать электролитические конденсаторы — напомним, что они очень нестабильны при работе во времязадающих цепях.

Резистор R2 в работе схемы почти не участвует и нужен только для того, чтобы оградить защитные диоды микросхемы от перегрузки током разряда конденсатора С1. Величина его может изменяться от сотен ом до нескольких килоом, при условии, что он много меньше R1. Его можно и вообще исключить из схемы, отчего он показан пунктиром (о необходимости установки этого резистора мы будем говорить позже). Конденсатор С1 может применяться любой, с емкостью не меньшей нескольких десятков пикофарад. Указанные параметры элементов позволяют получить частоты от сотых долей герца вплоть до верхней границы рабочей частоты «классических» КМОП-микросхем в 1–2 МГц. Для получения более высоких частот целесообразно использовать быстродействующие серии КМОП, а не ТТЛ, т. к. для последней ограничения гораздо жестче — например, резистор R1 не должен выходить за пределы 0,5–2 кОм.

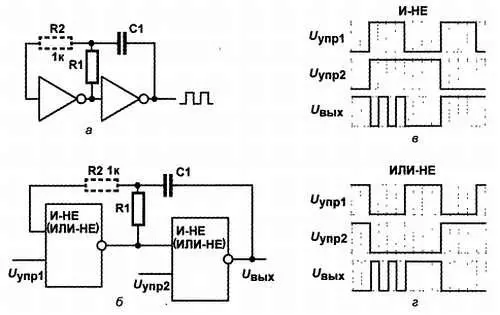

Рис. 16.2. Схемы мультивибратора на логических элементах:

а— базовая схема на инверторах,

б— схема на двухвходовых элементах с управлением;

в— диаграмма состояний схемы на двухвходовых элементах «И-НЕ»;

г— диаграмма состояний схемы на двухвходовых элементах «ИЛИ-НЕ»

Если в схеме на рис. 16.2, б объединить входы логических элементов между собой, она превратится в схему на рис. 16.2, а . Но дополнительные входы можно использовать и для управления генерацией. Нередко возникает потребность остановить генерацию на время и при этом обеспечить определенный логический уровень на выходе генератора. Эти задачи как раз и решаются с помощью дополнительных входов. Диаграммы состояния выхода в зависимости от состояния входов при использовании разных типов логических элементов приведены на рис. 16.2, в и г .

Запоминать эти диаграммы нет необходимости, если обратиться к рис. 15.8. Из него следует, что единица на входе «И-НЕ» и ноль на входе «ИЛИ-НЕ» являются разрешающими уровнями, следовательно, при этих уровнях на управляющих входах наша схема будет функционировать, как если бы входы элемента были объединены. При запрещающих же уровнях на входе уровень на выходе будет устанавливаться так, как если бы никаких RC-цепочек не существовало.

Простейшее применение схемы с управлением — решение задачи приостановки генератора на время переходных процессов при включении питания, для чего по управляющему входу нужно поставить интегрирующую RC-цепочку, как в схеме триггеров с предустановкой (см. далее рис. 16.9). Другое применение — генерация пачек импульсов с меньшей частотой, если управляющий вход одного генератора присоединить к выходу другого. На рис. 16.3 показана схема звуковой сигнализации на одной микросхеме 561ЛА7 и одном транзисторе. Это пример случая, когда требуется определенный логический уровень при выключенной генерации, чтобы избежать протекания постоянного тока через динамик и не ставить при этом разделительный конденсатор.

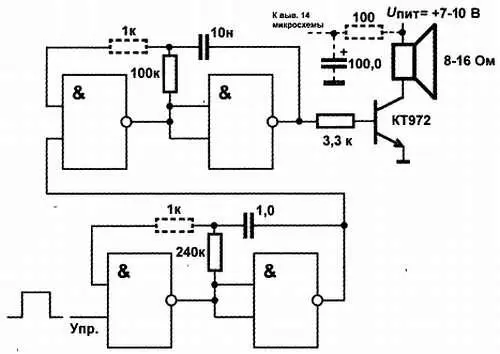

Рис. 16.3. Схема звуковой сигнализации с динамиком на выходе

Схема выдает сигнал около 500 Гц с периодом повторения около 0,5 с, если на управляющий вход подать сигнал высокого уровня. При сигнале низкого уровня на управляющем входе на выходе будет также низкий уровень, и постоянный ток через динамик не течет. Транзисторный каскад лучше питать нестабилизированным напряжением от входа стабилизатора питания микросхем, потому что тогда достаточно мощные импульсы тока через динамик будут фильтроваться стабилизатором и не окажут вредного воздействия на остальные элементы схемы. Динамик можно заменить и на пьезоэлектрический звуковой излучатель, тогда мощный транзистор ставить необязательно (но вовсе без транзистора не обойтись, звук будет слишком тихим). А о пьезоэффекте мы сейчас подробнее и поговорим.
