Все здорово, но схема уж больно громоздкая для такой простой функции — целый корпус! К тому же столь короткие импульсы очень сложно наблюдать на осциллографе. Поэтому на рис. 16.6, б и в приведены гораздо более экономичные схемы, которые делают то же самое, но с нарушением чистоты цифровых принципов, ибо являются наполовину аналоговыми. Длительность импульса на выходе схем выделения фронтов при указанных на схеме номиналах составит около 10 мкс.
А на рис. 16.6, г показано использование интегрирующей цепочки для задержки импульса на фиксированное время. Диаграмм я не привожу, т. к. работа схемы понятна — передний фронт импульса задерживается на время, необходимое для заряда конденсатора до порога срабатывания инвертора. Задний фронт импульса, соответственно, задерживается на время разряда. Однако если при этом входной импульс сравним по длительности с постоянной времени RC, то на выходе импульс может быть уменьшенной длительности, а если входной импульс еще короче — выходной может вообще пропасть, поэтому такой схемой на практике пользуются редко, предпочитая одновибраторы, о которых мы сейчас и поговорим.

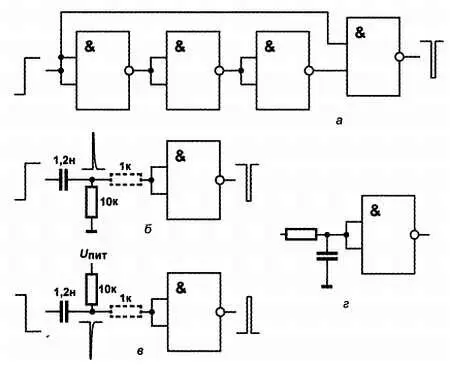

Рис. 16.6. Схемы формирователей импульсов:
а— стандартная схема выделения фронтов;
б, в— схемы с использованием дифференциальных RC-цепочек;
г — простейшая схема задержки
Одновибратор — это устройство, которое по внешнему сигналу выдает один-единственный импульс определенной длительности, не зависящей от длительности входного импульса. Запуск происходит либо по фронту, либо по спаду входного импульса. Для одновибратора без перезапуска возникновение на входе нового перепада напряжений той же полярности во время действия выходного импульса игнорируется, для одновибратора с перезапуском длительность выходного импульса в этот момент начинает отсчитываться заново. Как и в случае мультивибраторов, существует огромное количество схемотехнических реализаций этого устройства.
Мы подробно изучим вариант схемы без перезапуска, который получается небольшой модификацией схем выделения фронта по рис. 16.6, б и в — нужно только ввести в них положительную обратную связь, которая будет фиксировать состояние выхода на время заряда конденсатора.
Схема на рис. 16.7, а работает следующим образом. В состоянии покоя на выходе схемы состояние логической единицы, т. к. вход второго (правого) элемента «И-НЕ» заземлен через резистор R . Поскольку на входе тоже логическая единица, то на выходе первого (левого) элемента «И-НЕ» логический ноль, и конденсатор разряжен. При возникновении на входе схемы отрицательного уровня, на выходе первого элемента типа «И-НЕ» возникает состояние логической единицы, которое через дифференцирующую цепочку RC передается на вход второго элемента, так что на выходе схемы и, соответственно, на втором входе первого элемента оказывается логический ноль. Это состояние схемы, уже независимо от уровня входного сигнала, будет устойчиво: обратная связь как бы перехватила и зафиксировала уровень нуля на выходе на время, пока конденсатор заряжается от выхода первого элемента через резистор R . Через время, примерно равное произведению RС , конденсатор зарядится до порога срабатывания выходного элемента «И-НЕ», и выход схемы скачком перейдет обратно в состояние логической единицы по выходу опять же независимо от состояния входа.

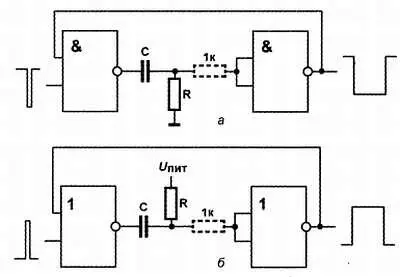

Рис. 16.7. Одновибраторы
Если к этому времени по входу схемы уже установился уровень логической единицы, как бывает в большинстве случаев (одновибраторы в основном предназначены для работы с короткими импульсами на входе), то первый элемент также перебросится в начальное состояние, и конденсатор С быстро разрядится через ограничительное сопротивление 1 кОм (если оно установлено, см. далее) и входные защитные диоды второго элемента. Схема придет в начальное состояние в ожидании следующего запускающего импульса. Длительность импульса на выходе всегда будет примерно равна RC , даже в случае, если входной импульс длиннее (в этом случае конденсатор просто разрядится не сразу, а только тогда, когда закончится входной импульс). Совершенно аналогично работает схема на рис. 16.7, б , только с противоположными полярностями импульсов.
Главное применение одновибраторов — в качестве таймера, который формирует сигнал определенной длительности вне зависимости от работы всей остальной схемы. Естественно, о высокой точности выдержки времени тут говорить не приходится, но часто этого и не требуется. Например, если вы хотите ограничить по времени тревожный сигнал, подающийся с помощью устройства по рис. 16.3, то целесообразно управлять им от одновибратора, который запускается, скажем, нажатием кнопки. В одновибраторах для больших выдержек не возбраняется использовать электролитические конденсаторы, хотя даже при использовании только керамических или полимерных типов с максимальными емкостями порядка 1–3 мкФ вполне достижимы выдержки в несколько десятков секунд.
Одновибраторы с перезапуском, в которых выходной импульс в случае прихода нового импульса продлевается, мы проектировать не будем, потому что они более громоздкие, и в этом случае проще использовать готовую микросхему 561АГ1.
Возможно, вы уже сообразили, что одновибратор может служить эффективным средством подавления дребезга механических контактов (см. также главу 15 и эту главу далее), поскольку будет запускаться только от первого перепада уровней, причем даже независимо от того, пролетают подвижные контакты весь промежуток «туда-обратно» или нет. Главным его преимуществом в этом качестве, несмотря на довольно сложную схему, является возможность использования двухвыводной кнопки, а не переключающей. Вход одновибратора при этом соединяют с питанием (в схеме рис. 16.7, а ) или с «землей» (в схеме рис. 16.7, б ) через резистор, а кнопкой замыкают этот вход, соответственно, на «землю» или на питание. Недостатком такого варианта является то, что приходится четко рассчитывать необходимую длительность импульса, иначе дребезг можно пропустить. Вторым недостатком схемы с одновибратором является неопределенность ситуации с размыканием ранее замкнутой кнопки, т. к. если кнопка удерживается в замкнутом состоянии дольше, чем длится импульс, то из-за дребезга при размыкании одновибратор может выдать импульс повторно.
