Недостатком схемы на рис. 16.4, а является то, что на низких частотах она достаточно долго «заводится» при включении — установление режима для «часового» кварца 32 768 Гц может занимать секунды, в зависимости от значения емкостей, и в это время схема потребляет довольно большой ток — до 15 мА. Этого недостатка лишена более сложная схема на рис. 16.4, б , которая, однако, работает только при частотах в десятки килогерц, т. е. ориентирована на «часовые» кварцы. Потребление такой схемы при напряжении питания 3,3 В и использовании указанных на схеме элементах серии 74НС составляет 180 мкА (3 мА в момент включения), а время выхода на режим при включении питания или подаче разрешающего высокого уровня на вход «Пуск/Стоп» не превышает 0,2–0,3 с. При отключении подачей низкого уровня на вход «Пуск/Стоп» схема потребляет меньше 1 мкА. В этой схеме резонатор работает в более щадящем режиме, чем в схеме на рис. 16.4, а .

Специально для измерения температуры производятся термочувствительные кварцы, обладающие чувствительностью порядка 50–90 ррт изменения частоты на каждый градус изменения температуры. Кварцы эти выпускают на разные частоты: 30–40 кГц, 5 МГц, 10–40 МГц и пр. Если заменить в схеме на рис. 16.4, б «часовой» кварц аналогичным термочувствительным (например, отечественным РКТ-206 с частотой 32,7 кГц), то получится отличный малопотребляющий датчик температуры с частотным выходом и отрицательным наклоном зависимости частоты от температуры. Зависимость эту для бытовых применений можно считать линейной, однако для прецизионных измерений температуры (для чего, собственно, такие кварцы и существуют) приходится ее аппроксимировать полиномом 2-й и даже 3-й степени.

* * *

Заметки на полях

Кстати, мало кто знает, но в случае, если под рукой нет подходящего кварца, схему на рис. 16.4, а вполне можно «завести», просто заменив резонатор малогабаритной индуктивностью. То же относится и к встроенным генераторам микроконтроллеров, которые организуются по аналогичной схеме. Частоту можно грубо прикинуть, если учесть, что постоянная времени LC-контура равна √LC, где в качестве величины С нужно подставить сумму емкостей обоих конденсаторов. Тогда частота будет примерно равна единице, деленной на удвоенную величину этой постоянной. Естественно, главное преимущество кварца — высокая стабильность — при этом пропадет, зато можно менять частоту, в том числе и плавно.

Все приведенные схемы генераторов выдают меандр, в котором длительность паузы приблизительно равна длительности импульса, т. е. скважность их равна примерно двум (на величину скважности влияет и величина резистора R2 — см. схемы на рис. 16.2). Но нам могут потребоваться симметричные импульсы со скважностью, равной двум с большой точностью или вообще с другим значением скважности. На рис. 16.5 показана схема, которая формирует импульсы со скважностью ровно 2 и 4 из исходного сигнала с любой скважностью. В ней используется делитель частоты на два ( счетный триггер ) — элемент, который мы еще «не проходили», но будем рассматривать далее, а пока он приводится без пояснений. Диаграммы выходного напряжения показаны на рис. 16.5 внизу .

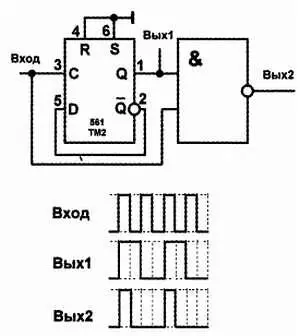

Рис. 16.5. Схема формирователя последовательности со скважностью 2 и 4

Следует отметить, что за счет задержки сигнала в триггере в момент, соответствующий фронту второго по счету сигнала исходной последовательности, на втором выходе может возникнуть короткая «иголка», т. к. спад импульса на выходе триггера наступит несколько позже наступления этого фронта. Она не страшна для статических схем (например, дешифраторов с выводом на индикаторы) или для управления внешними достаточно инерционными устройствами, но может вызвать срабатывание другого триггера или одновибратора (см. далее), если к его входу подключить выход такой схемы. Если это критично, то в подобных схемах вместо простого счетного триггера обычно используют специальные синхронные счетчики (о них также далее). Разумеется, если требуется только симметричный меандр, то одного триггера достаточно, элемент «И-НЕ» можно исключить.

Микросхема 561ТМ2 (CD4013) содержит два триггера, поэтому схему легко дополнить, получив на выходе другие значения частоты и скважности. Применяя дополнительные логические элементы, можно получить 4 выхода, на каждом из которых фаза сдвинута ровно на полпериода исходной частоты, — такие схемы применяют, например, для управления шаговыми двигателями или для управления елочной гирляндой «бегущие огни» (попробуйте составить такую схему сами!).

Большое значение на практике имеют формирователи коротких импульсов, называемые еще схемами выделения фронтов [22] В интуитивно понятном термине «фронт импульса» имеется некоторая неоднозначность, связанная с тем, что термином этим иногда обозначают только положительный перепад напряжения (то есть переход из состояния нуля в единицу), чтобы отличить его от отрицательного (перехода из единицы в ноль), который тогда называют «спадом импульса». А иногда под «фронтом» понимают вообще любой перепад напряжения (чтобы уточнить, о чем конкретно идет речь, в этом случае говорят о положительном или отрицательном фронте или перепаде). В англоязычной литературе соответствующие термины звучат, как « rising edge » и « falling edge » (букв, «возрастающая кромка» и «падающая кромка»), что более соответствует смыслу явления. . На рис. 16.6, а приведена схема, которая делает это, как положено , используя эффект задержки сигнала в логическом элементе. При поступлении положительного фронта на вход он сразу же переключает выход последнего элемента «И-НЕ» в состояние логического нуля. На выходе цепочки из трех инверторов также возникнет логический ноль, который вернет выход в единичное состояние, но это произойдет не сразу, а спустя время, равное утроенной задержке срабатывания логических элементов. Поэтому на выходе возникнет короткая «иголка», достаточная по длительности (задержка-то тройная!) для надежного срабатывания других элементов схемы. Длительность таких импульсов составит для КМОП несколько десятков или сотен наносекунд. При желании можно выделить не фронт, а спад импульса (и получить при этом на выходе «иголку» положительной полярности [23] Подобно тому, как термин «отрицательный перепад» (см. сноску 1) отнюдь не означает наличия отрицательного напряжения относительно «земли», так и «полярность сигнала» в приложении к логическим уровнем означает не полярность напряжения относительно той же «земли», а просто состояние логической единицы (положительный сигнал, высокий уровень) или логического нуля (отрицательный сигнал, низкий уровень). ), для этого нужно использовать элементы «ИЛИ-НЕ». А если использовать «Исключающее ИЛИ», то можно получать положительные импульсы при каждом переключении сигнала: и по фронту и по спаду.
