В схемах генераторов на рис. 16.2, формирователей на рис. 16.6 и одновибраторов на рис. 16.7 показан пунктиром дополнительный резистор, ограничивающий ток через защитные диоды микросхемы. С функциональной точки зрения он не требуется, но дело в том, что дифференцирующая RC-цепочка, которая составляет основу этих схем, вырабатывает импульсы не только по нужному переключению сигнала, но и по противоположному, и при этом импульсы выходят за пределы питания, в чем вы можете убедиться, если взглянете на рис. 5.9.

Посмотрим, когда в этих схемах можно обойтись без токоограничивающих резисторов. Типовой допустимый постоянный ток через защитные диоды составляет порядка 10 мА для «классической» КМОП (20–30 мА для быстродействующих серий). Мы знаем, что в режиме короткого замыкания элемент «классической» КМОП выдает примерно 5 мА при 5 В питания, т. е. для серии 561 при низких напряжениях питания ограничительных резисторов не требует. Но та же серия при напряжениях питания 9 В и выше, и тем более серии быстродействующей КМОП, которые гораздо мощнее по выходу, могут перегружать защитные диоды. Тем не менее, как мы знаем, у диодов достаточно высокая перегрузочная способность, если только они не перегреваются, поэтому короткие импульсы им все равно не страшны. Так что при больших выдержках времени или при низких частотах при большом напряжении питания такой резистор лучше поставить, а в остальных случаях можно без него обойтись.

Триггеры и построенные на их основе счетчики и регистры играют огромную роль в электронике. В состав любого процессора, кроме собственно АЛУ на основе комбинационной логики (рассмотренных в главе 15 сумматоров), входят регистры и память, которые являются прямыми родственниками счетчиков, — потому что для построения и тех и других используются триггеры. Вот со знакомства с классическими типами триггеров мы и начнем.

Между прочим, одно из главных «неэлектронных» значений слова « trigger » — спусковой крючок у огнестрельного оружия. В электронике триггер — это устройство для записи и хранения информации в количестве одного бита. Существуют и многостабильные триггеры, которые могут хранить более одного бита, но на практике они почти не используются. Любая элементарная ячейка памяти, будь то магнитный домен на пластинах жесткого диска, отражающая область на поверхности CD-ROM, или конденсаторная ячейка электронного ОЗУ, обязательно обладает триггерными свойствами, т. е. может хранить информацию спустя еще долгое время после того, как она была в нее введена.

Самый простой триггер

Самый простой триггер можно получить, если в схемах одновибраторов на рис. 16.7 удалить RC-цепочку и соединить напрямую выход первого элемента со входом второго. Если схема находится в состоянии, при котором на выходе уровень логической единицы, то кратковременная подача отрицательного уровня на вход, как и в случае одновибратора, перебросит выход в состояние логического нуля. Но теперь уже нет конденсатора, который осуществляет отрицательную обратную связь и в конце концов возвращает схему в исходное состояние, потому в таком состоянии схема останется навечно, если мы что-то не предпримем. Чтобы вернуть ее в исходное состояние, надо подать точно такой же сигнал, но на вход второго элемента, который (вход) в схеме одновибратора у нас отсутствует. Если мы его введем, то получим симметричную схему с двумя входами, которые обозначаются буквами R и S (от слов Reset и Set , т. е. «сброс» и «установка»). Само же устройство носит название RS-триггера. Оба варианта такой схемы на элементах «И-НЕ» и «ИЛИ-НЕ» показаны на рис. 16.8.

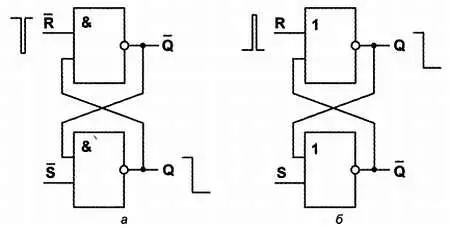

Рис. 16.8. Схемы триггеров на элементах «И-НЕ» ( а) и «ИЛИ-НЕ» ( б)

Нет нужды перебирать все состояния этих схем и приводить соответствующие таблицы истинности, нужно только твердо запомнить, что подача импульса на вход R всегда устанавливает на прямом выходе Q состояние логического нуля. (Легко сообразить, что если поменять все обозначения местами: R на S , а прямой выход Q на инверсный Q¯ , то в схеме ничего не изменится.)

Вход S , естественно, здесь означает ровно противоположное — установку выхода Q в состояние логической единицы, но, в отличие от входа R , который всегда означает обнуление, вход S в различных устройствах может использоваться и в несколько иных целях, а чаще вообще отсутствует. Входы R и S могут управляться различными полярностями сигнала в зависимости от построения триггера: для схемы на элементах «И-НЕ» по рис. 16.8, а — это низкий уровень, поэтому входы R и S обозначены с инверсией. Уровни, которые меняют состояние триггера, называются активными , — так, для схемы по рис. 16.8, а активным является низкий уровень. «Более правильная» схема в этом смысле — на элементах «ИЛИ-НЕ» по рис. 16.8, б , в ней активный уровень соответствует положительной логике, т. е. он высокий. Обратите внимание, что установка дополнительных инверторов по входу, казалось бы, превращает схему по рис. 16.8, а в схему по рис. 16.8, б , но только в смысле полярности активных уровней, прямой и инверсный выходы при этом останутся на своих местах.

В схемах RS-триггеров подача активного уровня на R -вход ничего не меняет, если выход Q уже был в состоянии логического нуля, то же самое справедливо для S -входа при выходе в состоянии логической единицы. Однако, пока на соответствующем входе действует напряжение активного уровня, подача активного уровня на второй вход запрещена. Это не означает, что триггер при этом сгорит, просто он потеряет свои триггерные свойства — на обоих выходах установится один и тот же уровень, а после одновременного снятия активного уровня со входов состояние будет неопределенным (точнее, будет определяться тем элементом, который переключится чуть позже другого). Неопределенное состояние будет и после подачи питания, поэтому нужно принимать специальные меры для установки схемы в нужное состояние после включения. Наиболее распространенной такой мерой является подача определенного уровня в начальный момент времени на один из нужных входов с помощью RC-цепочки.

Ввиду практической важности этого способа я приведу варианты соответствующей схемы, несмотря на ее очевидность (рис. 16.9). В них конденсатор в первый момент времени после подачи питания разряжен, и на входе логического элемента оказывается положительный уровень, который устанавливает триггер в состояние логического нуля на выходе Q . Затем конденсатор заряжается, и в дальнейшем RC-цепочка больше не оказывает влияния на работу схемы. Постоянную времени RC лучше выбирать побольше, чтобы к моменту зарядки конденсатора успели пройти все переходные процессы, — на схемах по рис. 16.9 она равна примерно 0,5 мс. Естественно, при этом следует позаботиться, чтобы на «настоящих» RS-входах к моменту окончания заряда конденсатора был неактивный уровень, иначе все пой дет насмарку.
