Однако у счетчиков, построенных по такой простейшей схеме, есть один крупный недостаток, которого мы отчасти касались в этой главе. А именно — переключение триггеров происходит асинхронно, сигнал от входа должен пройти всю цепочку, пока на выходе также изменится уровень. Эти, казалось бы, незначительные задержки могут, однако, привести к существенным неприятностям вроде возникновения лишних «иголок» при дешифрировании состояний выхода. А при больших частотах входных импульсов, на пределе возможностей логических элементов, фронты сигналов на выходах могут приобрести совершенно хаотическое расположение относительно входного сигнала, так что дешифрировать состояние счетчика будет невозможно. Поэтому большинство счетчиков в интегральном исполнении делают по иным, синхронным, схемам, когда входной тактовый сигнал подается одновременно на все разряды, и фронты выстраиваются строго «по линеечке», независимо от задержек в том или ином триггере. Подробно изучать синхронные схемы мы не будем, т. к. самим нам их строить не придется, а здесь рассмотрим пару конкретных типов серийно выпускаемых счетчиков.

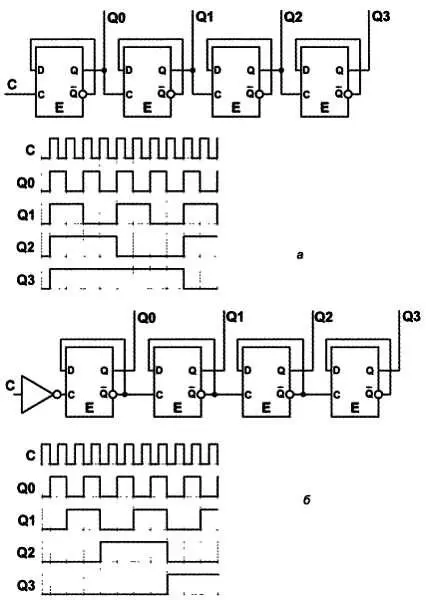

Рис. 16.12. Схемы асинхронных счетчиков на D-триггерах:

а— вычитающего; б— суммирующего

Первый из счетчиков, который мы рассмотрим подробно, — 561ИЕ10. Микросхема содержит два одинаковых четырехразрядных синхронных счетчика в одном корпусе. Разводка выводов ее показана на рис. 16.13, а , где вроде бы все понятно, кроме назначения вывода Е . Каждый четырехразрядный счетчик, входящий в состав этой микросхемы, работает так: если на выводе Е присутствует напряжение высокого уровня, то счетчик будет переключаться по положительному фронту на входе С .

Однако это касается только первого триггера, все остальные станут работать в соответствии с диаграммой по рис. 16.12, б , т. е. счетчик будет суммировать импульсы. Вывод Е тут является разрешающим (« enable ») для тактового входа С .

Однако если оставить на входе С напряжение логического нуля, а тактовые импульсы подавать на вход Е , то счетчик будет срабатывать от отрицательного перепада напряжений на этом входе, т. е. диаграмма его окажется в полном соответствии с диаграммой на рис. 16.12, б . В этом варианте вход С будет разрешающим для входа Е . Как видите, можно было бы поменять обозначения Е и С местами, однако в этом случае их следует дополнить знаком инверсии. Поэтому если вы хотите каскадировать два счетчика из этой микросхемы, получив в результате один восьмиразрядный счетчик, то выход Q3 первого счетчика нужно присоединить именно ко входу Е второго, подав на вход С потенциал логического нуля. Учтите, однако, что при этом обе половинки результирующей конструкции (старшая и младшая тетрады) станут работать асинхронно относительно друг друга, и срабатывание четырех старших разрядов будет происходить позднее, чем срабатывание младших.

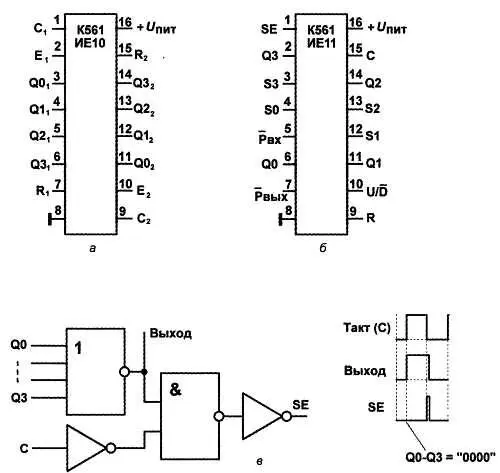

Рис. 16.13. Разводка выводов счетчиков 561ИЕ10 ( а) и 561ИЕ11 ( б); организация автоматической предустановки счетчиков типа ИЕ11 ( в)

Вывод обнуления R обозначен без инверсии, что означает установку всех разрядов в состояние 0 при подаче высокого уровня на этот вход. Пока этот уровень присутствует, счетчик будет игнорировать любые изменения на тактовых входах. Максимальная рабочая частота микросхемы ИЕ10 при напряжении питания 5 В — 1,5 МГц, минимальная длительность импульса сброса — 250 нс. Кстати, при составлении таблицы в приложении 4 я с некоторым трудом разыскал для нее быстродействующий аналог, и соответствие счетчика 74хх393 (ИЕ19) микросхеме 561ИЕ10 неполное: хотя у них даже совпадают основные выводы корпуса, но ИЕ10 выпускается в корпусе с 16-ю выводами, а 74хх393 — с 14-ю. Отсутствующие в аналоге два вывода у ИЕ10 выполняют как раз функцию разрешения счета Е для двух половинок микросхемы, т. е. в аналоге он отсутствует, а входы тактовых импульсов С — инверсные.

Счетчик 561ИЕ11 более универсален, и управляющих выводов у него значительно больше, поэтому в 16-выводном корпусе умещается только один четырехразрядный счетчик. Разводка и обозначение выводов для него показаны на рис. 16.13, б . Не правда ли, можно запутаться? Однако на самом деле все гораздо проще, чем выглядит.

Если на выводах R, SE, Р¯ вх присутствуют низкие уровни напряжения, а на входе U / D¯ — высокий, то счетчик считает по положительному фронту на входе С , в точности так же, как это делает половинка ИЕ10 при высоком уровне на входе Е . Разберемся с действием остальных входов. Со входом обнуления R все понятно — при подаче на него высокого уровня все обнуляется. Вход U / D¯ служит для реверсии (потому такой счетчик еще называется реверсивным ) — если на него подать напряжение логического нуля, то счетчик будет не суммировать, а вычитать, подобно тому, как это делает счетчик, показанный на рис. 16.12, а .

Самый интересный — вход SE (« set enable » — разрешение установки). Если на него подать напряжение логической единицы, то в триггеры счетчика запишутся значения, установленные на входах S0-S3. Возможность такой параллельной предустановки значительно расширяет возможности счетчика. А вход и выход переноса Р¯ вх и Р¯ вых предназначены для каскадирования счетчиков — для получения синхронного (в отличие от ИЕ10) счетчика большей разрядности, надо входы С у всех микросхем объединить, а выход Р¯ вых предыдущего счетчика соединить со входом Р¯ вх следующего. У самого первого счетчика, естественно, Р¯ вх присоединяется к «земле».

Сколько удовольствия можно получить от этой схемы! Я покажу только один из вариантов того, как ее использовать. Наличие возможности предустановки произвольного значения позволяет соорудить из этой микросхемы счетчик с любым коэффициентом деления входной частоты (в пределах емкости исходного счетчика) — если используется один корпус ИЕ11, то это значения от 1 до 16. В самом деле, если счетчик считает в стандартном режиме, то частота на выходах Qx будет равна входной, поделенной на 2, 4, 8 и 16. Принцип установки другого коэффициента проще всего показать на примере обратного (вычитающего) режима счета.

Арифметика тут простая: предположим, мы установили на входах предустановки число 3 (0011) и организовали схему так, чтобы в состоянии, когда все выходы Q i равны нулю, это число каждый раз записывалось бы в счетчик. Поскольку режим вычитающий, то при подаче тактовых импульсов на вход счетчик будет последовательно проходить состояния: предустановка (0011) — фронт тактового импульса (0010) — фронт тактового импульса (0001) — фронт тактового импульса (0000) — предустановка (0011) и т. д. То есть после каждых трех тактовых импульсов счетчик будет возвращаться в исходное состояние (если предустановки нет, то он это делает после каждых 16 импульсов).
