Мы возьмем тот самый кварц, который в народе называют «часовым» (см. разд. « Кварцевые генераторы » ранее в этой главе). Он имеет частоту 32 768 Гц, что есть 215. Чаще всего такие резонаторы встречаются в продаже в малогабаритном цилиндрическом корпусе 8x3 мм, они без проблем работают при напряжениях питания до 12–15 В. Отечественный РК-206 имеет еще меньший корпус 6x2 мм, но и рассеиваемая мощность у него меньше, так что с ним лучше ограничиться напряжением питания 3–6 В.

Пристроив к такому генератору двоичный счетчик из пятнадцати ступеней, мы получим на выходе частоту ровно 1 Гц, которую можно использовать для отсчета времени в привычных нам секундах. Однако на одном счетчике ИЕ16 мы 1 Гц все равно не получим, ибо разрядов у нас только 14, поэтому придется ставить дополнительные делители. Кроме того, длительность положительного или отрицательного импульса с частотой 1 Гц, полученной на выходе счетчика, составляет не секунду, а полсекунды, так что для получения интервала («ворот») длительностью в 1 секунду придется поделить частоту еще раз пополам. Кстати, немаловажной и очень удобной особенностью нашего генератора будет то, что частоты будут точно (ну, почти точно, т. к. счетчик асинхронный) сфазированы, что позволит нам получать импульсы разной скважности, если использовать дополнительные логические элементы.

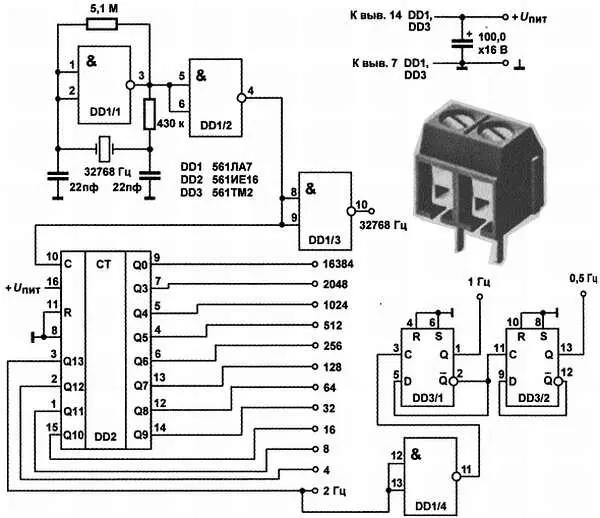

Сама схема представлена на рис. 16.14. Как видите, она крайне проста, и сборка требует только аккуратности при отсчете выводов микросхем. Если хотите еще упростить схему, то удалите дополнительный счетчик на DD3, тогда придется обходиться минимальной частотой 2 Гц (но не забудьте, что остаются свободные элементы «И-НЕ», и их входы надо присоединить к «земле»). Схему следует собрать на макетной плате и вывести все четырнадцать значений частоты на ее край, оформив в виде клеммника с соединениями под винт. Внешний вид такого клеммника показан на рис. 16.14 сбоку . Клеммники бывают разной конструкции и разных размеров, а также с дюймовым (5,08 мм) или метрическим (5 мм) шагом между выводами, сдвоенные (как на рисунке), строенные или счетверенные, но все отличаются тем, что их можно соединять друг с другом в одну линейку наподобие деталей конструктора «Лего», получая таким образом клеммники с любым количеством выводов. Естественно, каждую клемму следует надписать, чтобы не заниматься каждый раз отсчетом выводов.

Рис. 16.14. Схема цифрового лабораторного генератора

Да, а питание? Отдельного блока питания для этой конструкции делать вовсе не надо. Потребляет вся схема около 150–200 мкА при напряжении питания 5 В, при 15 В потребление возрастает до 1,5 мА. А так как 561-я серия безупречно работает при питании от 3 до 15 В (и менять ее на быстродействующие аналоги в этой конструкции не следует), то целесообразно питать генератор от того же напряжения, что и испытываемые схемы, чтобы сразу получить нужные логические уровни. В случае чего схему несложно запитать от лабораторного источника.

На плату можно отдельно поставить еще одну микросхему с логическими элементами (ЛА7 или ЛЕ5) — они позволят собирать выходы счетчика для получения нужной скважности и для разных других целей. Можно добавить к схеме и ключевой транзистор, т. к. довольно часто приходится подключать различные мощные нагрузки вроде динамика или светодиодов. Если потребуется более высокая частота, то «часовой» кварц можно просто заменить другим резонатором частотой до 1 МГц. В общем, творите, как сумеете.

Цифроаналоговые и аналого-цифровые преобразователи

Орудуйте мушкетом и шпагой, мой милый, в этих двух занятиях вы проявляете большое искусство, а перо предоставьте господину аббату, это по его части.

А.Дюма.Три мушкетера

С человеческой точки зрения все природные явления носят непрерывный, аналоговый характер. Одно глобальное исключение из этого правила немало потрясло ученых, когда его обнаружили: речь идет об атомно-молекулярной структуре вещества и всей огромной совокупности явлений, которые являются следствием этого феномена. И все же даже это универсальное свойство материи нашими органами чувств непосредственно не обнаруживается, для нас все протекает так, как если бы явления природы были полностью непрерывными, то есть характеризовались бы рядом действительных чисел, отстоящих друг от друга на бесконечно малые отрезки по числовой оси. В масштабах, которыми занимается атомная и молекулярная физика, все обстоит совершенно иначе, чем в привычном для нас мире, — например, такие характеристики, как температура или давление, теряют смысл, ибо они применимы только к очень большому, непрерывному ансамблю частиц.

Природа даже устроила нам некоторые препятствия на пути к полной дискретизации всего и вся — все элементарные частицы, как известно, могут вести себя и как дискретные частицы, и как непрерывные волны, в зависимости от условий эксперимента. В то же время мы обнаружили, что считать и вообще обрабатывать информацию лучше все-таки в цифровой форме, которая является универсальной и не зависит от природы физической величины, с которой мы манипулируем. Встает задача преобразования аналоговой величины в дискретную. Между прочим, термин «аналоговый» не слишком хорошо отражает сущность явления (что чему там «аналогично»?) — точнее говорить «непрерывный», а термин «аналоговый» есть лишь дань традиции, подобно «операционному» усилителю.

Естественно, когда мы хотим, чтобы преобразованная информация опять предстала перед нами в форме, воспринимаемой нашими органами чувств, то мы вынуждены делать и обратное преобразование — цифроаналоговое. Именно этим занимаются звуковые или видеокарты в компьютере. Однако такая задача возникает гораздо реже, потому что во многих случаях информацию можно оставить в цифровой форме, так ее и отобразив — в виде смены кадров на дисплее, в виде дискретной шкалы цветов для цифрового изображения, в виде небольших «ступенек» на кривой нарастания звукового сигнала. В этих случаях мы полагаемся на устройство органов чувств человека: выше некоторого порога разрешения канала передачи перестает хватать, глаз или ухо работают подобно фильтру низких частот, отрезая пульсации, и мозгу кажется, что перед ним действительно непрерывный процесс.

* * *

Заметки на полях

Интересно, что непосредственный цифровой способ отображения информации, например, в виде совокупности цифр на семисегментном индикаторе, хотя и значительно более корректен, чем аналоговый (мы не теряем информации), не всегда может оказаться более правильным. Если вы вглядитесь в пульт управления каким-нибудь сложным устройством — не обязательно атомной электростанцией, достаточно торпеды обычного автомобиля, — вы увидите, что большинство показывающих приборов там стрелочные, аналоговые. Хотя, как вы понимаете, нет никаких проблем в современном автомобиле демонстрировать скорость, уровень топлива или температуру двигателя непосредственно в цифрах, но этого не делают сознательно, потому что в очень многих случаях человека не интересует точное значение того или иного параметра. Его интересует только отклонение от некоторого значения, или превышение некоторого порога, или вообще только тенденция изменения величины — но не сама эта величина, и не сам порог. Информация о том, что температура охлаждающей жидкости составляет 80 °C, для водителя совершенно излишняя, ему важно знать, что если вот эта стрелочка не достигла вот этой красненькой черточки, значит, все в порядке. Но бывают и другие случаи — например, отсчет пробега того же автомобиля имеет смысл, только будучи представленным именно в цифровом виде, поэтому еще на заре автомобилестроения пришлось придумывать разные — тогда еще, конечно, механические — счетчики, отображающие число пройденных километров. Все это следует учитывать при проектировании различных показывающих устройств, и при необходимости приходится даже идти на усложнение схемы, причем, что обидно, нередко с заведомой потерей информации или даже с ее искажением. Типичный пример из этой области — датчик количества топлива в том же автомобиле, который проектировщики традиционно заставляют врать, занижая показания, иначе слишком много водителей оказывалось бы на дороге с сухими баками в полукилометре от ближайшей заправочной станции.
