Очевидно, что в случае звуковых сигналов дополнительное сглаживание, например, с помощью ФНЧ, здесь попросту не требуется, ибо оно только ухудшит картину, отрезая высокие частоты еще больше. К тому же всякие аналоговые усилители сами сгладят сигнал, и органы чувств человека тоже поработают в качестве фильтра. Так что наличие ступенек само по себе несущественно, если они достаточно мелкие, а вот резкий спад частотной характеристики выше некоторой частоты сказывается на качестве звука фатальным образом. Многие люди с хорошим музыкальным слухом утверждают, что они безошибочно отличают цифровой звук CD-качества (дискретизация которого производится с частотой 44,1 кГц, т. е. со срезом на частоте заведомо более высокой, чем уровень восприятия человеческого слуха, и с числом градаций не менее 65 тысяч на весь диапазон) от настоящего аналогового звука, например, с виниловой пластинки или с магнитофонной ленты. По этой причине качественный цифровой звук записывается с гораздо более высокими частотами дискретизации, чем формально необходимо, например, 192 и даже 256 кГц, и тогда он становится действительно неотличим от исходного. Правда, напрямую оцифрованный звук записывают разве что на диски в формате Audio CD, а почти для всех остальных форматов используют компрессию — сжатие по специальным алгоритмам. Если бы не компрессия, для записи не хватило бы ни емкости современных носителей, ни быстродействия компьютерных сетей: всего одна минута стереозвука с'параметрами CD-качества занимает на носителе около 10 Мбайт, можете проверить самостоятельно.

* * *

Углубляться в особенности дискретизации аналоговых периодических сигналов мы не будем, т. к. это очень обширная область в современной инженерии, связанная в первую очередь с оцифровкой, хранением, тиражированием и воспроизведением звука и видео, и об этом нужно, как минимум, писать отдельную книгу. Для наших же целей достаточно изложенных сведений, а теперь мы перейдем непосредственно к задаче оцифровки и обратного преобразования отдельного значения сигнала.

Начнем мы с конца, т. е. с цифроаналоговых преобразователей — почему, вы увидите далее. Будем считать, что на входе мы имеем числа в двоичной форме — неважно, результат оцифровки какого-то реального сигнала или синтезированный код. Нам его нужно преобразовать в аналоговый уровень напряжения в соответствии с выбранным масштабом.

Самый простой ЦАП — десятичный или шестнадцатиричный дешифратор-распределитель, подобный 561ИД1. Если на него подать четырехразрядный код, то на выходе мы получим логическую единицу для каждого значения кода на отдельном выводе. Присоединив к выходам такого дешифратора линейку светодиодов, получаем полосковый (шкальный) индикатор, который с разрешением в 10 или 16 ступеней на весь диапазон будет показывать уровень некоей величины. Причем очень часто для практики такого относительно грубого индикатора, заменяющего стрелочные приборы, вполне достаточно. Выпускаются специальные микросхемы для управления такими дискретными шкальными индикаторами, которые позволяют показывать значение не в виде отдельной точки или полоски, а в виде светящегося столбика. Есть и микросхемы, которые могут управлять не дискретными, а линейными вакуумными индикаторами. Есть даже микросхема К1003ПП1 (аналог UAA180), которая преобразует аналоговую величину (напряжение) сразу в управляющий сигнал для шкального индикатора. Довольно эффектная конструкция может получиться, если в схеме термометра по рис. 13.3 или 13.4 заменить показывающую головку на такую микросхему и шкальный индикатор — как бы полноценная имитация термометра традиционного!

У такого примитивного ЦАП есть два недостатка: во-первых, повысить его разрешение свыше 16–20 градаций нереально, т. к. выходов тогда получится чересчур много. Но главное, он предназначен для узкой задачи визуализации цифровой величины и за пределами этой области беспомощен. Куда более широкое применение имел бы преобразователь, осуществляющий функцию по рис. 17.2, т. е. выдающий на выходе аналоговое напряжение, пропорциональное коду на входе.

«Тупой» метод получения такого напряжения состоял бы в следующей модификации метода с дешифратором-распределителем типа 561ИД1. Для этого надо выстроить делитель из цепочки одинаковых резисторов, подключить его к источнику опорного напряжения и коммутировать отводы этого делителя ключами, управляемыми от дешифратора-распределителя. Для двух-трехразрядного кода можно использовать описанные в главе 15 мультиплексоры типа 561КП1 и 561КП2. Но для большего количества разрядов такой ЦАП с непосредственным преобразованием превращается в совершенно чудовищную конструкцию. Для восьмиразрядного кода потребовалось бы 256 резисторов (строго одинаковых!), столько же ключей и дешифратор с таким же количеством выходов, а ведь восьмиразрядный код — довольно грубая «линейка», ее разрешающая способность не превышает четверти процента. Поэтому на практике такой метод употребляют для построения АЦП, а не ЦАП (потому что, несмотря на сложность, он обладает одним уникальным свойством, см. далее), и здесь мы даже не будем рисовать такую схему.

Рассмотрим один из самых распространенных методов, который позволяет осуществлять преобразование код-напряжение без использования подобных монструозных конструкций. На рис. 17.3, а показан вариант реализации ЦАП на основе ОУ с коммутируемыми резисторами в цепи обратной связи. В качестве коммутирующих ключей можно применить, например, малогабаритные электронные реле серии 293, т. е. того же типа, что мы применяли в конструкции термостата по рис. 12.9, или специализированные ключи из серии 590. Однако для осуществления переключающего контакта потребовалось бы ставить по два таких ключа на каждый разряд, потому в серии 561 предусмотрена специальная микросхема 561КТЗ (CD4066), которая содержит четыре одинаковых ключа, работающие именно так, как показано на приведенной схеме.

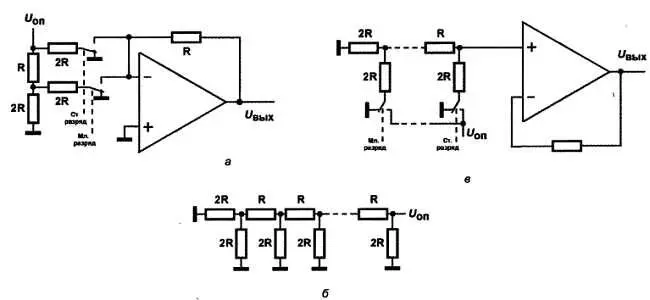

Рис. 17.3. Схемы, применяемые при построении ЦАП:

a— двухразрядный ЦАП с отрицательным выходом;

б— цепочка R—2R произвольной длины;

в— ЦАП с положительным выходом

Ключи эти двунаправленные, но их выводы работают по-разному. Тот вывод, который обозначается OUT/IN (в отечественном варианте обычно просто «Выход»), в одном состоянии коммутируется с другим входом/выходом, в другом просто отключен, как обычно. А вывод, обозначаемый IN/OUT (в отечественном варианте просто «Вход»), в одном состоянии подключается к первому входу, а вот при разрыве ключа не «повисает в воздухе», как первый, а заземляется. Таким образом, если подать на вход управления ключом в составе 561КТЗ сигнал логической единицы, то вывод IN/OUT соответствующим образом подключенного ключа коммутируется на вход OUT/IN, а если сигнал управления равен логическому нулю, то вывод IN/OUT замыкается на «землю», как нам и нужно.
