Работает она следующим образом. Как только напряжение на выходе интегратора DA1 становится меньше нуля, компаратор D1 переключается, и тактовые импульсы начинают поступать на вход счетчика и одновременно на ключ, коммутируя источник опорного тока к суммирующей точке интегратора. Входной ток I вх и опорный I оп имеют разные знаки и опорный больше по величине, поэтому с каждым тактовым импульсом напряжение на конденсаторе будет уменьшаться, а на выходе интегратора — стремиться к нулю. Как только оно опять сравняется с нулем, компаратор переключится, и тактовые импульсы перестанут поступать на счетчик и на ключ. Заряд, который сообщается интегратору за каждый тактовый импульс, строго одинаков, поэтому количество таких тактовых импульсов в единицу времени N , необходимых для уравновешивания заряда, сообщаемого источником входного напряжения, будет в точности пропорционально входному напряжению. Разумеется, токозадающие резисторы в цепи входного и опорного напряжения вовсе не обязаны быть равны друг другу, но в любом случае число N будет пропорционально входному току и обратно пропорционально опорному, если соблюдается соотношение I оп >= I вх . При их равенстве число импульсов N за секунду будет равно тактовой частоте. Манипулируя величиной U оп и номиналами резисторов, можно получать различный масштаб. Отметьте, что импульсы на входе счетчика, представляющие число N , могут быть неравномерно распределены во времени — этим ПНК отличается от ПНЧ.

Здесь точность преобразования зависит практически только от стабильности I оп ( U оп ) — при условии, конечно, выбора остальных компонентов по быстродействию в соответствии с рекомендациями для АЦП двойного интегрирования. Автор этих строк строил схему подобного ПНК на самых что ни на есть рядовых элементах: ключах 590КН2, ОУ 544УД1 и КМОП 561-й серии, в качестве источника тока использовалась схема по типу рис. 12.5, г на ОУ 140УД20 и стабилитроне КС170. Тем не менее, при тактовой частоте 2048 Гц (т. е. разрешающей способности 11 разрядов при времени измерения 1 с) стабильность схемы составляла не хуже 3 единиц кода (0,15 %) в диапазоне от -18 до +40 градусов! А если тщательно проработать вопрос стабильности и быстродействия элементов, то можно получить нечто вроде МАХ1400 — прецизионного 18-разрядного АЦП с быстродействием 4800 отсчетов в секунду.

Цифровые термометры конструировать самостоятельно имеет смысл по крайней мере потому, что рынок подобных бытовых устройств достаточно беден. Фирменные приборы для расположения на стенке комнаты или офиса обычно имеют невзрачный дизайн с корпусами белого или «компьютерного» серого цвета и с ЖК-индикаторами, которые из-за их «слепоты» я бы категорически не рекомендовал применять в бытовых приборах, особенно тех, что предназначены для разглядывания издалека. Терпеливый радиолюбитель вполне может сделать конструкцию куда лучше фирменной — удобную, красивую и приспособленную под свои нужды, а «приставить» к такому термометру измерители влажности, давления и еще чего угодно, получив настоящую метеостанцию, — вопрос только денег, и мы еще этим будем заниматься.

Но сначала поговорим об одной из самых популярных микросхем АЦП, специально приспособленной для конструирования таких приборов, как цифровые измерители или мультиметры. Впервые обе ее разновидности выпущены более четверти века назад и до сих пор не потеряли своего значения — большая часть мультиметров, поступающих в продажу, изготовлена на таких микросхемах или их современных аналогах.

АЦП 572ПВ2 и ПВ5

Основой принципиальной схемы нашего термометра будет микросхема 572ПВ2 (ICL7107), которая представляет собой АЦП двойного интегрирования с выходом в параллельном семисегментном коде с расчетом на 3,5 десятичных разряда. Что означает цифра 3,5 — не может же использоваться полразряда? Действительно, при использовании полного выходного диапазона этой микросхемы, который составляет число ±1999, нужно подключать 4 индикатора, однако последний (старший) из них будет использоваться только для индикации цифры 1 и, при необходимости, знака минус. Число 3,5 и означает, что старший разряд используется не полностью (бывают и более заковыристые обозначения, вроде 3 % разряда, но их оставим на совести авторов). Заметим, что разрешающая способность (а при соблюдении некоторых требований — и точность) этого АЦП эквивалентна приблизительно 11 двоичным разрядам, т. е. приведенная погрешность составит 0,05 %, что очень и очень неплохо.

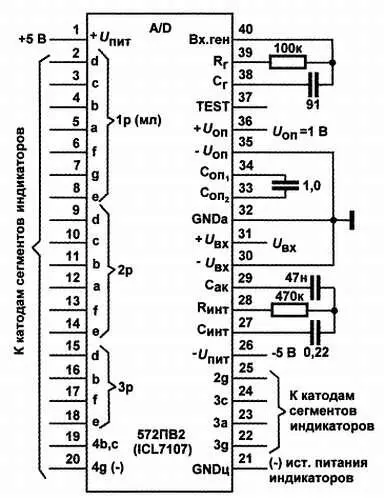

Основная (типовая) схема включения микросхемы 572ПВ2 показана на рис. 17.8. Микросхема имеет два собственных питания: положительное 5 В (от 4,5 до 6 В) и отрицательное, которое может варьироваться в довольно большом диапазоне от -9 до -3,5 В. Это обстоятельство позволяет при необходимости использовать для отрицательного питания не слишком стабильные преобразователи-инверторы, о чем далее.

Рис. 17.8. Типовое включение микросхемы 572ПВ2( ICL7107) в корпусе DIP-40

Семисегментные LED-индикаторы можно подключать напрямую, без каких-либо дополнительных резисторов (ток через сегмент при этом равен 5–8 мА). Управление индикаторами осуществляется коммутацией на «землю», поэтому нужен индикатор с общим анодом, который целесообразно подключать к отдельному источнику питания, чтобы не вносить лишние помехи. Однако выходы управления индикатором не являются выходами с открытым коллектором (точнее — истоком), а есть обычный комплементарный КМОП-выход (см. рис. 15.1, схему инвертора справа ).

Вытекающий ток в состоянии логической единицы может составить примерно 0,5 мА, а в состоянии логического нуля — примерно 5–8 мА (для вывода 19 , который управляет одновременно двумя сегментами при засветке 1 в старшем разряде, этот ток составляет 10–16 мА).

* * *

Заметки на полях

Это обстоятельство можно использовать для управления индикаторами через внешние ключи. Дело в том, что для питания LED, потребляющих достаточно большой ток (при максимальном количестве зажженных сегментов, т. е. при индикации -1888, он может составить от 120 до 200 мА), естественно было бы использовать нестабилизированное повышенное напряжение, например, от входа стабилизатора положительного напряжения. Это особенно актуально при подключении крупных индикаторов с повышенным падением напряжения, поскольку при напряжении 5 В они будут светиться очень тускло (если загорятся вообще). Однако ставить более 20 штук ключей не очень хочется, если конструкция не слишком капитальная. К сожалению, в технической документации ни один из производителей не упоминает о возможности подключения LED-индикатора к повышенному напряжению. Можно ожидать, что при пиковом значении напряжения питания, не превышающем суммы основного питания (5 В) и падения напряжения на индикаторе (1,8–2 В для обычных и 3,5–4 В для крупных индикаторов), микросхеме ничего не грозит. В крайнем случае, можно поставить небольшие резисторы, ограничивающие ток через защитные диоды. Автор этих строк на свой страх и риск провел долгосрочный эксперимент по питанию LED-индикатора высотой 1 дюйм от пульсирующего напряжения 6,5–7 В с амплитудным значением, соответственно, около 9-10 В (от отдельной обмотки трансформатора через один диод в качестве выпрямителя). Опыт показал, что такой режим микросхема вполне выдерживает. При этом из-за «однополупериодности» напряжения средний ток через сегменты примерно в полтора раза ниже номинального, чего вполне достаточно для нормальной яркости свечения. Здесь мы также применим этот режим питания, однако в некоторых случаях это неудобно, и приходится ставить отдельный мощный стабилизатор, как и положено.
