По всем этим причинам АЦП с однократным интегрированием, несмотря на его простоту, в настоящее время не употребляют вообще и даже не выпускают в виде специализированных микросхем. Единственная область, где можно было бы рекомендовать такой метод, — использование микроцроцессоров, имеющих встроенный компаратор. В этом случае с помощью одного внешнего резистора и конденсатора можно получить простейший преобразователь аналогового сигнала в код. Но и эта рекомендация потеряла в настоящее время всякий смысл, т. к. доступны микроконтроллеры со встроенными «нормальными» АЦП без всяких внешних элементов, причем мультиканальными, с гарантированной точностью и разрешением до 10 и даже 12 разрядов, чего для большинства практических нужд более чем достаточно.

Пожалуй, рассказ об АЦП однократного интегрирования получился чересчур затянутым, но это оправданно, т. к. мы теперь знаем, к чему нам стремиться. И я предвкушаю изумление читателя, когда он узнает, как можно преодолеть чуть ли не все перечисленные здесь недостатки, как говорится, одним махом, и притом не слишком усложняя схему. Интегрирующие АЦП не получили бы такого распространения и заслуженной репутации «самых стабильных», если бы не это обстоятельство.

Идея метода, который называется двойным или двухстадийным интегрированием, показана на рис. 17.5. Посмотрим сначала на график, обозначенный цифрой 1.

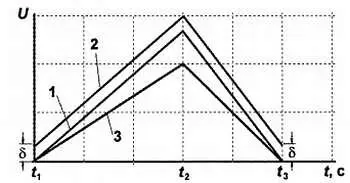

Рис. 17.5. Цикл работы АЦПдвойного интегрирования:

1— идеальный случай, 2— при сдвиге порога компаратора; 3— при изменении емкости конденсатора

В первую часть цикла работы за фиксированное время такта t 2— t 1 конденсатор интегратора заряжается током, который определяется входным (измеряемым) напряжением U вх . Во второй части этот конденсатор разряжается точно известным током, определяющимся опорным напряжением U оп , до момента равенства напряжения нулю ( t з ). Чем больше входное напряжение, тем до большей величины зарядится конденсатор в первой части, и тем дольше он будет разряжаться во второй. Легко показать, что отношение интервала времени t 3— t 2 к известному времени такта t 2— t 1 будет равно отношению входного напряжения U вх к опорному U оп . Таким образом, измерив полученный интервал времени t 3— t 2 обычным методом с помощью счетчика, как это сделано в схеме на рис. 17.4, мы получим на выходе код, пропорциональный входному напряжению.

На самом деле напряжение, до которого разряжается конденсатор, задается порогом компаратора и может в общем случае быть отличным от нуля на величину 8 за счет «гуляния» порога, например, при изменении температуры. Но так как в начале цикла измерения напряжение определялось тем же значением порога, то, как вы видите из графика 2 на рис. 17.5, в данном случае имеет значение только изменение порога за время преобразования. А оно даже в самых «неповоротливых» АЦП такого типа не превышает долей секунды, потому это изменение можно не принимать в расчет. На результате не скажется и изменение емкости конденсатора, поскольку при этом наклон прямой и заряда и разряда изменится в одинаковой степени (график 3).

В самых точных АЦП такого типа дополнительно проводят цикл автокоррекции нуля , когда на вход подают нулевое напряжение и результат потом вычитают из значения кода, полученного в рабочем цикле. Мало того, здесь даже не требуется «кварцованная» частота, и всю схему можно заводить от любого RC-генератора при условии, что время такта t 2— t 1 и частота заполнения «ворот» для подсчета длительности результирующего интервала t 3— t 2 задаются от одного и того же генератора.

Но чудес не бывает — точность и стабильность преобразования здесь полностью определяются точностью и стабильностью значения U оп . От этого никуда не денешься, и, как мы говорили, это общее условие для всех без исключения конструкций АЦП и ЦАП. Между прочим, обратите внимание, что U вх и U оп образуют в совокупности нечто вроде неинвертирующего и инвертирующего входа ОУ. Эта аналогия куда более полная, чем кажется, и, манипулируя этими величинами, можно выделывать с выходным кодом всякие штуки, в частности, подгонять масштаб преобразования к нужному диапазону. Другое облегчение, которое можно получить от этой связи, заключается в возможности проведения относительных измерений, когда входное и опорное напряжения получаются от одного источника и тем самым имеют одинаковую относительную погрешность (получается нечто вроде явления ослабления синфазного сигнала в ОУ).

Кстати, в интегрирующих АЦП такого рода для более полного подавления помех нужно делать первую часть цикла интегрирования именно кратным периоду помехи. Тогда в цикле укладывается целое число периодов помехи, и она усредняется. Практически наибольшее влияние оказывает сетевая помеха частотой 50 Гц, поэтому частоту циклов стараются делать в круглых числах.

Простой вариант практической схемы АЦП двойного интегрирования (преобразователя напряжение-время, ПНВ) показан на рис. 17.6. Счетная часть на схеме не показана. Для понимания того, как работает схема, следует обратить внимание, что управляющий вход Y у ключей типа 590КН2 инверсный, т. е. при низком уровне на управляющем входе ключ распахнут, а при высоком — заперт.

Рассмотрим диаграмму работы (рис. 17.6, справа ).

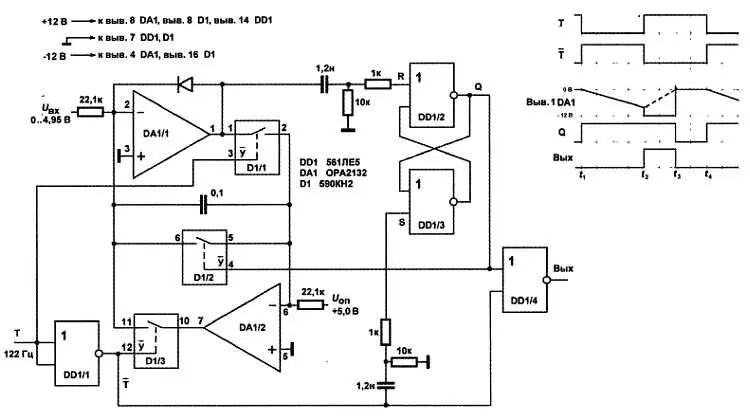

Рис. 17.6. Простой вариант АЦПдвойного интегрирования (ПНВ)

В момент отрицательного перепада на тактовом входе Т RS-триггер устанавливается в единицу по выходу Q . Так как на входе Т в этот момент отрицательный уровень, ключ D1/1 открывается, остальные ключи заперты. Конденсатор подключается в обратную связь верхнего ОУ (DA1/1) и начинается цикл интегрирования входного напряжения (напряжение на конденсаторе возрастает по абсолютной величине, т. е. на выходе DA1/1 падает, поскольку интегратор инвертирующий). В момент окончания отрицательного полупериода тактовой частоты ключ D1/1 запирается, а ключ D1/3 открывается, заряженный конденсатор оказывается подключенным в обратную связь второго ОУ (DA1/2). Начинается цикл интегрирования опорного напряжения (изменение напряжения на конденсаторе показано на диаграмме пунктирной линией). Поскольку обратная связь в первом ОУ теперь отсутствует, то он сработает, как компаратор — сначала на его выходе установится напряжение, равное отрицательному питанию (или близкое к нему), а в момент равенства напряжения на конденсаторе нулю выход резко устремится от отрицательного к положительному питанию (но его ограничит на уровне примерно +0,6 В включенный в обратную связь диод, который нужен для того, чтобы не затягивать переходной процесс). Положительный перепад передастся на обнуляющий вход RS-триггера и установит его выход Q в состояние логического нуля. При этом откроется ключ D1/2 и закоротит конденсатор, прерывая таким образом процесс интегрирования. На входе верхнего ОУ установится напряжение, равное нулю, а на выходе, вообще говоря (т. к. обратная связь по-прежнему отсутствует), оно станет неопределенным, и на диаграмме показано условно в виде нулевого уровня.
