Если степень знаменателя дроби, как в данном случае, кратна 8, то действительно никакого деления, даже в виде сдвига, не требуется, но чаще всего это не так. Однако и тогда приведенный принцип может помочь — например, при делении на 2 15вместо пятнадцатикратного сдвига вправо результат можно сдвинуть на один разряд влево (умножив число на два), а потом уже выделить из него старшие два байта. В программе далее мы будем делить на 2 10= 1024, отбрасывая младший байт (деление на 8) и еще дважды сдвигая результат вправо. Вот такая специальная арифметика в МК.

О двоично-десятичных числах или числах в формате BCD было подробно рассказано в главе 14. Как ясно из сказанного там, упакованные BCD-числа удобны для хранения данных, но неудобны для отображения и для выполнения арифметических операций с ними. Поэтому перед отображением упакованные BCD-числа распаковывают, перемещая старший разряд в отдельный байт и заменяя в обоих байтах старшие полубайты нулями. А перед проведением арифметических действий их переводят в обычный формат, после чего опять преобразуют в упакованный формат BCD. Вот этими операциями мы и займемся. Следует отметить, что в системе команд процессора 8051 (а также и знаменитого 8086) есть специальные команды десятичной коррекции, но в AVR их нет, и придется изобретать им замену самостоятельно.

В области двоично-десятичных преобразований (BCD-преобразований) есть три основные задачи:

□ преобразование двоичного/шестнадцатеричного числа в упакованный BCD-формат;

□ распаковка упакованного BCD-формата для непосредственного представления десятичных чисел с целью их вывода на дисплей;

□ обратное преобразование упакованного BCD-формата в двоичный/шестнадцатеричный с целью, например, произведения арифметических действий над ним.

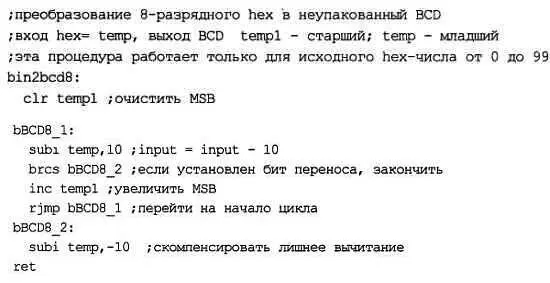

Некоторые процедуры для преобразования в BCD-формат содержатся в фирменной Application notes 204 . Приведем здесь вариант такой процедуры, более экономичный в части использования регистров. Исходное hex-число находится в регистре temp , распакованный результат — в tempi: temp . Процедура довольно короткая:

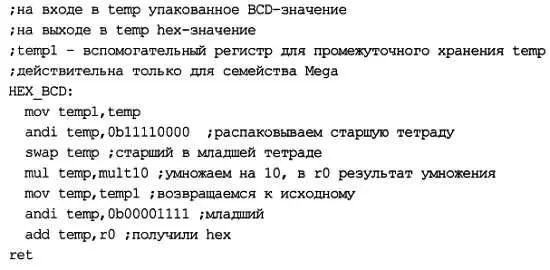

Заодно приведем одно из решений обратной задачи — преобразование упакованного BCD в hex-число, после чего с ним можно производить арифметические действия (хотя в программе далее это нам не понадобится). По сравнению с «фирменной» BCD2bin8 эта процедура хоть и немного длиннее, но понятнее и более предсказуема по времени выполнения:

Более громоздкая задача — преобразование многоразрядных чисел. Преобразовывать BCD-числа, состоящие более чем из одного байта, обратно в hex-формат приходится крайне редко, зато задача прямого преобразования возникает на каждом шагу. В программе далее нам понадобится преобразование 16-разрядного hex-числа в упакованный BCD. Реализацию этой задачи нет смысла рассматривать подробно — она во всем аналогична рассмотренному случаю, с готовой процедурой bin2BCD16 вы можете ознакомиться в исходном тексте программы TPjmeter (см. далее).

В проектируемом измерителе для всех операций переменных-регистров не хватит, и часть данных придется хранить в ОЗУ (SRAM). Познакомимся с общими принципами обращения к ячейкам этой памяти.

Для чтения и записи SRAM предназначены регистры х, y и z — т. е. пары r27:r26, r29:r28 и r31:r30 , которые по отдельности еще именуют XH: XL, YH: YL, ZH: ZL — в том же порядке (т. е. старшим в каждой паре служит регистр с большим номером). Если обмен данными производится между памятью и другим регистром общего назначения, то достаточно задействовать только одну из этих пар (любую), если же между областями памяти — целесообразно задействовать две. Независимо от того, какую из пар мы используем, чтение и запись происходят по идентичным схемам, меняются только имена регистров.

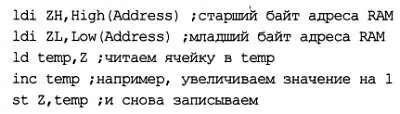

Покажем основной порядок действий при чтении из памяти в случае использования регистра z ( r31:r30 ). Чтение одной ячейки с заданным адресом Address , коррекция ее значения и обратная запись производятся так:

Режимы с преддекрементом и постинкрементом используются, когда нужно прочесть/записать целый фрагмент из памяти. Схема действий аналогичная, только команды выглядят так:

Абсолютно аналогично выглядят команды чтения:

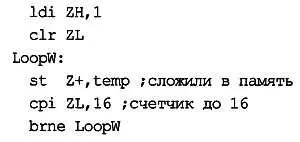

А вот как можно в цикле записать одно и то же значение из temp в 16 идущих подряд ячеек памяти, начиная с нулевого адреса старших 256 байтов памяти:

Напомним, что область пользовательского ОЗУ начинается с адреса $60 (96 10). При попытке записать что-то по меньшему адресу вы обязательно попадаете в какой-то регистр, и результат окажется непредсказуем. Также не следует забывать о том, что последние адреса ОЗУ заняты под стек, который обязательно задействуется, если в программе применяются прерывания. Так, в ATmega8535 имеется 512 байтов SRAM, потому последний адрес ( RAMEND ) будет равен 96 + 512 — 1 = 607 ($25F), но не стоит занимать адреса ОЗУ выше примерно 592 ($250).

Встроенный АЦП последовательного приближения входит в состав почти всех МК семейства Mega и большинства МК семейства Tiny , кроме простейших младших моделей и, увы, знакомого нам Tiny2313 . Мы не будем жаться (от батареек термометру-барометру работать не придется, и экономить тут нечего) и выберем ATmega8535 в корпусе с 40 выводами, у которого имеются четыре порта А, В, С и D полностью (каждый по 8 выводов) и некоторая часть выводов задействована только под альтернативные функции.

Сначала несколько общих слов о встроенных АЦП. Во всех моделях AVR общего назначения они многоканальные и 10-разрядные (за некоторым исключением, например, в ATmega8 из 6 каналов только четыре имеют разрешение 10 разрядов, а оставшиеся два — 8, а в новейшем семействе Xmega АЦП имеет 12 разрядов).

Многоканальность означает, что имеется только одно ядро преобразователя, которое по желанию программиста может подключаться к одному из входов через аналоговый мультиплексор, наподобие 561КП2, рассмотренного в главе 15 . Если вы, как чаще всего и бывает, задействуете лишь часть входов, то остальные могут использоваться, как обычные порты ввода/вывода.
