Режим записи видео

Предварительно в меню выберите режим записи видео (REC MODE — AVI).

Выберите необходимую максимальную длительность ролика (REC TIME — 5…120 сек).

Подайте на модуль видеосигнал с медиапроигрывателя либо с цифровой видеокамеры (например, МР1900). Изображение должно отображаться на дисплее.

Нажмите кнопку SW6. В режиме записи в верхнем левом углу дисплея мигает красная точка, а в нижнем левом углу отображается время записи. Для остановки записи снова нажмите SW6.

Режим захвата изображения

Предварительно в меню выберите режим записи изображения (REC MODE — PICTURE)

Подайте на модуль видеосигнал с медиапроигрывателя либо с цифровой видеокамеры (например, МР1900). Изображение должно отображаться на дисплее.

Коротко нажмите SW4 — текущая картинка видеоряда запишется на встроенную карту памяти.

Режим просмотра видео

Нажмите SW8. Нажимая SW6 и SW8, выберите необходимый ролик. Нажмите SW7 для его просмотра.

Нажмите SW4 для удаления ролика (на запрос подтверждения удаления вторично нажмите эту кнопку).

Режим просмотра изображений

Нажмите SW5. Просматривайте сохраненные кадры, нажимая SW8 и SW6. Нажмите SW4 для удаления кадра (на запрос подтверждения удаления вторично нажмите эту кнопку).

Назначение разъемов

Разъем J101

Назначение контактов (по цветам проводов):

• красный — выход видео;

• черный — общий провод;

• белый — вход видео;

• зеленый — общий провод;

• желтый — общий провод;

• фиолетовый +9… 12 В.

Разъем J105

Двухпроводной шлейф к панели управления.

Разъем J103

1. Аудиовыход.

2. Общий.

3. Микрофон.

Настройка времени, даты, параметров дисплея и записи

Нажмите кнопку SW7 для выхода в меню.

Кнопками SW4 и SW7 выберите необходимый параметр.

Кнопками SW6 и SW8 выберите требуемое значение.

Для выхода из меню нажмите SW5.

Такой видеорегистратор идеально подходит для построения системы видеонаблюдения на небольших объектах: квартира, дача, загородный дом.

Подключение видеокамер

Установите камеру в выбранном месте, видеокабель для подключения видеокамеры поставляется вместе с камерой или приобретается отдельно. Подключите компьютер к электрической сети и включите его, операционная система обнаружит новое устройство.

2.3.1. Мобильная 3G-видеокамера GC19

Мобильная 3G-видеокамера GC19 (рис. 2.26) позволяет вести удаленное наблюдение за помещением, в котором установлена. Сигнал передается по сетям сотовой связи. Устройство имеет отсек для установки SIM-карты.

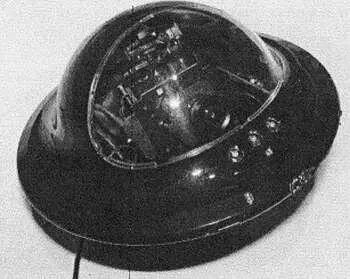

Рис. 2.26. Внешний вид компактной видеокамеры GC19

Устройство автоматически принимает вызовы с 3G-телефона, поддерживающего функцию «видеозвонок», и передает видеоизображение и звук в режиме реального времени. Камера позволяет вести запись видеоданных на карту памяти в режиме on-line или по запрограммированному владельцем расписанию.

Встроенный датчик движения обеспечивает оперативное уведомление об активности в месте установки камеры по SMS, MMS или с помощью видеозвонка.

Авторизация осуществляется по номеру телефона и вводимому коду во время видеозвонка. Функция «белый список» позволяет задать индивидуальные пароли доступа к устройству для 20 пользователей.

Удаленное управление камерой осуществляется в режиме реального времени с помощью тоновых команд (DTMF) или офлайн с помощью SMS. Встроенный интерфейс позволяет:

• поворачивать камеру в четырех направлениях;

• настраивать систему тревожных оповещений;

• управлять громкостью прослушивания;

• составлять расписание записи видеоданных и работы датчика движения;

• просматривать записанные видеофрагменты;

• формировать «белые списки» для абонентов (номеров телефона).

Встроенный аккумулятор позволяет работать автономно в местах, где сложно обеспечить бесперебойное питание устройства.

Технические характеристики:

• CPU ARM 11 SiRF Atlas-IV, АТ-840, 500 МГц, два ядра;

• стандарт GSM 900/GSM 1800;

• GSM-модуль, поддержка GPRS;

• матрица 0,3 MPix CMOS цветная;

• разрешение MMS-изображения: фотоснимки JPEG с разрешением 160x128, 320x240 и 680x480 Pix;

• угол обзора камеры и датчика движения: 60° (по горизонтали и вертикали);

• режим ночной съемки: максимальная дельность действия инфракрасной подсветки до 6 м;

• встроенный микрофон для удаленного прослушивания (возможность дистанционного прослушивания по телефону);

• дальность эффективной работы ПДУ: управление дистанционно с пультов в прямой видимости до 50 м;

• светодиодная индикация: 5-цветная индикация заряда батареи, 2-цветная индикация мощности сигнала сети;

• серийная съемка до 8 MMS (кадров) в серии — в зависимости от размера изображений;

• отправка ММС на E-mail (отправка фотоснимка по MMS на телефон абонента в случае срабатывания датчика движения и по SMS-запросу);

• автономная работа до 24 ч (Li-Ion, 800 мА/ч);

• питание от осветительной сети переменного тока 100–240 В, 50 Гц;

• температура эксплуатации от -10 до +45 °C;

• размеры: 124x86x42 мм;

• вес: 160 г.

На рис. 2.27 представлен вид на камеру с разобранным корпусом ЗС-видеокамеры GC19.

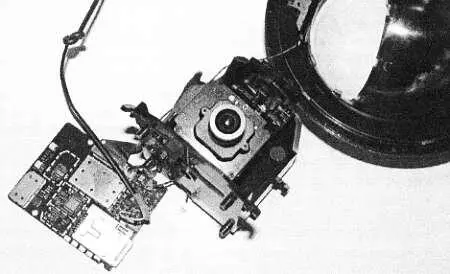

Рис. 2.27. Вид на камеру с разобранным корпусом 3G-видеокамеры GC19

На рис. 2.28 дан вид на оригинальную GSM-антенну 3G-видеокамеры GC19.

Рис. 2.28. Вид на оригинальную GSM-антенну 3G-видеокамеры GC19

На рис. 2.29 представлен вид на плату соединений 3G-видеокамеры GC19.

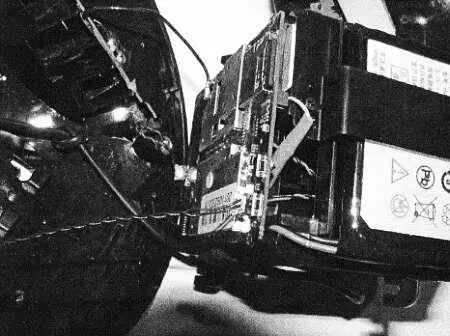

Рис. 2.29.Вид на плату соединений 3G-видеокамеры GC19

На рис. 2.30 изображен вид на аккумулятор видеокамеры GC19.

Рис. 2.30. Вид на аккумулятор видеокамеры GC19

Особенности, выявленные при эксплуатации

Самым слабым местом данного устройства является разъем miniUSB для питания от внешнего сетевого адаптера (5 В, 0,2 А). Поэтому в ряде случаев приходится или менять его на аналогичный, или подпаивать проводники непосредственно на печатную плату с SM D-элементами — для большей надежности электрического соединения и долговременной работы.
