После реализации этого прибора удалось сократить финансирование одного охранника, а небольшие дополнительные функции реагирования на аудио/видеодатчики можно поручить секретарю. На самом деле это лишь один вариант применения схемы автоматического блока управления.

На практике вариантов всегда несколько, но одно неоспоримо — никому не нужно все время сидеть и наблюдать монитор: он включится сам по необходимости. Устройство может применяться как в домах частного сектора (жилых помещениях), так и на промышленном (коммерческом) производстве.

В коммерческих и производственных структурах физическая охрана, возможно, будет наиболее оправдана, так как экономить на охране, если есть, что охранять, чревато. А в домашних условиях подобная схема показала себя весьма эффективной, удобной и практически не требует к себе внимания.

На рис. 3.2 показана электронная схема автоматического включения устройств отображения видеосигнала и звуковых усилителей при импульсе с контролируемого объекта.

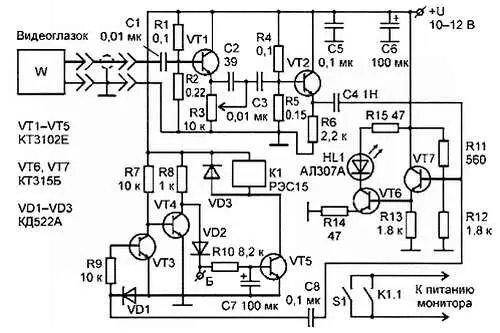

Рис. 3.2. Электрическая схема чувствительного видеоусилителя сигналов (для видеоглазка)

Устройство стабильно работает, обеспечивая автоматический аудио/видеоконтроль помещения перед входной дверью квартиры.

Рассмотрим вариант видеоконтроля (рис. 3.2).

С промышленного видеоглазка, установленного в торце квартирной двери (см. блок-схему — рис. 3.2), который включен постоянно, любым экранированным кабелем (можно применять и РК-75) видеосигнал поступает на видеоусилитель, модулятор и далее на видеодетектор, который включает реле К1 при изменениях видеосигнала.

Видеоусилитель имеет регулировку усиления на переменном резисторе R3, который следует подобрать с линейной характеристикой. Транзисторы VT1-VT5 с большим коэффициентом усиления можно заменить на КТ373А/Б, КТ342В, КТ3102Б.

Усилитель эффективно работоспособен при колебаниях напряжения питания 9… 12 В.

Режимы смещения транзисторов VT1 и VT2 следует установить так, чтобы на базе VT1 уровень напряжения был 5,5 (±5 %) В, на его эмиттере 5 В, на базе VT2 напряжение 4,5 В, на эмиттере 3,8 В (±5 %). Видеоусилитель можно исключить из электрической схемы, если уровень выходного сигнала с видеодатчика находится в пределах 0,8–1 В.

Точка А в схеме является входом индикатора модуляции на транзисторах VT6, VT7 и входом детектора видеосигнала.

Транзисторы VT6, VT7 можно заменить на КТ312А-В. Уровень чувствительности схемы выбран таким, что светодиод HL1 сигнализирует наличие модуляции — изменения в общем фоне видеосигнала.

Видеодетектор на транзисторах VT3-VT5 управляет реле и монитором в зависимости от видеосигнала на входе (точка А).

Поступающие импульсы открывают транзистор VT3 и запирают транзистор VT4. На RC-цепочку задержки, реализованную на элементах R1 °C7, проходит постоянная составляющая напряжения, конденсатор С7 быстро заряжается, создается напряжение прямого смещения на базе транзистора VT5, он открывается и коммутирует реле. Диод VD3 служит препятствием бросков обратного напряжения и устраняет дребезг контактов реле.

Когда активные видеоимпульсы в точке А пропадают и транзистор VT4 открывается, реле остается включенным, пока не разрядится конденсатор С7. Так обеспечивается задержка времени выключения монитора.

При указанных на схеме номиналах С7 и R10 и напряжении питания + 12 В задержка выключения монитора составит примерно 1,5 мин. Задержка времени выключения монитора необходима для более эффективного контроля. Переключателем S1 можно вручную установить режим работы монитора постоянным.

Конденсаторы С5, Сб фильтруют помехи по питанию. В качестве реле К1 используется любое маломощное реле на напряжение срабатывания 10–12 В с двумя группами контактов или два реле типа РЭС 15, РЭС10, РЭС55 (на напряжение питания 10–12 В), включенные параллельно. Первой группой контактов К1.1 замыкается цепь питания видеомонитора. Второй группой контактов (см. рис. 2.37) К 1.2 управляется схема кратковременного звукового сигнала. Одновременно с включением видеомонитора устройство издает кратковременный звуковой сигнал на 2–3 сек для привлечения внимания людей к ситуации.

Достоинством схемы, кроме описанных выше, можно назвать реальную экономию ресурса монитора.

Недостатком такого схемного решения является необходимость постоянного освещения контролируемой зоны, для того чтобы видеодатчик (видеоглазок) эффективно реагировал на изменения в пространстве.

Аудиодатчик В1 — высокочувствительный электретный микрофон типа МКЭ-30 — замаскирован в двери (или на косяке). Он обернут со всех сторон прорезиненными подушечками для меньшего восприятия к ударам по конструкции дома. Такими ударами в жилых домах являются громкое закрывание железной двери в подъезде, «хлопанье» соседних дверей, опускание крышки мусоропровода и другие механические и акустические воздействия. Сигнал от микрофона коротким (до 1 м длиной) экранированным проводом поступает на чувствительный предварительный усилитель звуковой частоты, а затем на схему чувствительного аудиодетектора, управляющего монитором и схемой задержки.

Транзисторы VT8-VT10 в предварительном усилителе обязательно должны обеспечивать большой коэффициент передачи в диапазоне звуковых частот — от этого зависит эффективность усилителя.

Указанные на схеме транзисторы можно заменить на КТ3102Е, КТ373А, в крайнем случае подойдут КТ315Б.

В усилителе организована регулировка усиления с помощью переменного резистора R16, изменяющего глубину обратной связи. На выходе предварительного микрофонного усилителя используется чувствительный детектор аудиосигнала, организованный как «детектор шума» на популярном операционном усилителе КР1401УД2. Он реагирует на минимальные изменения звукового фона.

При необходимости устройство можно дополнить оконечным усилителем звуковой частоты, с тем чтобы можно было на расстоянии прослушивать фон контролируемого объекта.

Если достаточно только видеоконтроля, схему акустического автомата можно исключить. Однако следует иметь в виду, что она будет незаменимой в той ситуации, когда обеспечить освещенность контролируемого участка для нормальной работы видеодатчика не представляется возможным.

Как вариант, в другом исполнении, в качестве исполнительного элемента-нагрузки к устройству аудиодетектора и задержки выключения можно подключить саму лампу освещения лестничной клетки. Тогда можно эффективно экономить свет и ресурс лампы освещения — ведь она будет загораться и автоматически гаснуть, только когда на лестничную клетку зайдут люди, нарушив нейтральный звуковой фон.
