Устройство не содержит дорогих или дефицитных деталей, не требует настройки и при правильном монтаже начинает работать сразу.

Схемы задержки выключения монитора и кратковременного звукового сигнала подробно описаны в радиолюбительской литературе, в том числе автором, и имеют известные принципы работы.

В ряде случаев бывает необходимо использовать импульсный сигнал невысокой мощности (на примере сигнала от видеокамеры) для световой или звуковой сигнализации, а также и для управления более мощной нагрузкой, в том числе в осветительной сети 220 В.

Примерами такого подхода могут быть современные электронные «гаджеты» с низковольтным питанием от батареек в диапазоне 3–6 В, разнообразные радиолюбительские «самоделки», детские игрушки и даже… видеодомофон. О последнем надо сказать особо.

Рассмотрим электрическую схему на рис. 3.3.

Рис. 3.3. Электрическая схема адаптера для сигнализатора активности видеоглазка (видеокамеры)

С выхода платы импульсы напряжения с амплитудой примерно 1,3 В поступают через резистор R1 на базу биполярного транзистора VT1. Причем на практике установлено, что размах напряжения на его коллекторе (усиленный сигнал) в несколько раз больше, чем входной сигнал. Стабилитрон VD2 и оксидный конденсатор С1 необходимы соответственно для стабилизации и аккумулирования напряжения и для мигающего светодиода HL1 после окончания «активного видеосигнала» на входе устройства (схема на рис. 2.38); благодаря этой цепи, а главным образом конденсатору С1, светодиод еще будет мигать примерно 6–8 сек. Время инерции здесь зависит от емкости С1.

Схему доработки можно собрать на небольшом участке перфорированной платы и спрятать в любой подходящий корпус.

Резистор R2 ограничивает ток через светодиод, защищая последний, а диод VD1 выпрямляет импульсы звуковой частоты и дополнительно служит элементом развязки стабилизационного каскада, реализованного на КС168А и конденсаторе С1.

Перспективная польза от такой идеи в том, что почти аналогичным образом можно вместо мигающего светодиода подключить оптопару для управления нагрузкой, питающейся, в свою очередь, от осветительной сети.

Таким образом, не создавая какой-либо новой схемы (устройства), используя уже готовую, можно сделать разнообразные автоматические устройства, реагирующие — в данном случае — на видеосигнал.

А подобное доработанное устройство вполне может управлять уже «неигрушечным» периферийным устройством нагрузки. Таким образом, польза в экономии времени и радиоэлементов очевидна.

На месте VT1 можно использовать не только биполярный, но и составной или полевой (МОП) транзистор. К примеру, КП501, КП505, ZVN2120.

Для выбора оптопары нужно заглянуть в проверенный справочник. В рассматриваемом случае вполне подойдет симисторная одноканальная оптопара, управляемая напряжением 1,2–1,5 В при входном токе 10 мА, с параметрами напряжения коммутируемой цени до 260 В, к примеру АОУ163А в шестивыводном корпусе DIP6. Она состоит из инфракрасного AsGaAl светодиода и кристалла высоковольтного фоточувствительного симистора, рассчитана на коммутацию переменного напряжения в силовой цепи с током до 100 мА. Цена такого радиоэлемента невысока, до 50 рублей.

Расположение (цоколевка) выводов представлено на рис. 3.4.

Рис. 3.4. Цоколевка (расположение выводов) оптопары АОУ163А

В этой типовой схеме элементы R и С являются цепью защиты симистора, а нагрузка подключается вместо R огр, последовательно с симистором.

Эта типовая схема включения взята с сайта http://www.may.ru/otcomp/optorele/docs/lprac.pdf.

Можно подобрать и другую, более мощную оптопару — для управления силовыми цепями, к примеру МОС3030, МОС3063 или аналогичную, по тому же принципу.

Но здесь кроятся интересные особенности.

Если собрать схему согласно рис. 3.4, то есть на вход оптопары (выводы 1 и 2 — вход согласно рис. 2.38) подключить параллельно мигающему светодиоду, а выход (выводы 4 и 6 — безотносительно полярности) — к силовой цепи (рис. 3.5), то устройство работает некорректно: включается по звуковому сигналу от микроконтроллера видеорегистратора и остается во включенном состоянии. И основная причина явления здесь не в стабилизационной цепи VD2, С1.

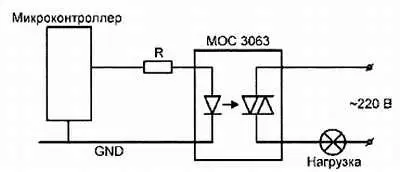

Рис. 3.5. Подключение симисторной оптопары МОС3063без дополнительного симистора

Это подтверждается тем, что если собрать дополнение к такой схеме с добавочным симистором ТС106-10 (как вариант ТС112-16) — в соответствии с рис. 3.5, тогда устройство будет работать нормально и безупречно управлять мощной нагрузкой. Надо понимать, что мощная нагрузка (к примеру, электролампа) в цепи ТС 106 подключается последовательно с ним.

Цифровой электронный таймер BND-50/SG1, имеющий 8 различных программ и встроенный автономный источник питания, достиг, наконец, прилавков розничной торговой сети.

Учитывая небольшую стоимость (400 рублей), радиолюбители с удовольствием применяют это многофункциональное устройство в быту. Однако не все знают, что таймер может применяться не только по прямому назначению, но и в большой вариативности — для управления работой видеокамер, установленных как снаружи, так и внутри помещения. Эти особенности рассмотрены ниже.

Внешний вид цифрового таймера BND-50/SG1 представлен на рис. 3.6.

Рис. 3.6. Внешний вид цифрового таймера

В верхней части корпуса таймера имеется светодиод красного цвета, который индицирует включенное состояние нагрузки. Если открутить два винта на обратной стороне корпуса таймера, получим доступ к электронной «начинке» устройства, она представлена на рис. 3.7.

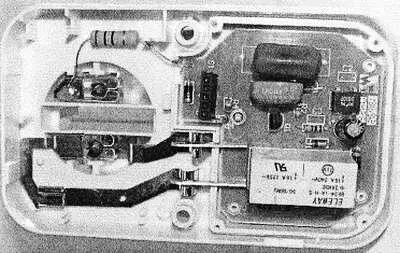

Рис. 3.7. Вид на внутреннюю начинку цифрового таймера

Таймер имеет встроенный дисковый Ni-Mh аккумулятор с номинальным напряжением 1,2 В энергоемкостью 70 мА/ч. Благодаря ему электронная схема продолжает отсчет времени, даже если отключат электроэнергию.

При подключенном вновь напряжении осветительной сети 220 В встроенный аккумулятор подзаряжается в течение 50–60 мин до максимальной емкости.
