Внимание, важно!
Перед первым включением или после длительного хранения рекомендуется включить таймер в сеть 220 В на 3–4 часа, для того чтобы внутренний аккумулятор зарядился.
Элементы устройства смонтированы на двух печатных платах, которые соединяются между собой с помощью 5-контактного разъема (обозначение на плате S1).
Плата 1 — электронное исполнительное устройство (рис. 3.7). На ней расположены электромагнитное реле, 5-контактный разъем S1, встроенный аккумулятор, выпрямитель и стабилизатор напряжения (выполненные по бестрансформаторной схеме), ограничительные резисторы, сглаживающие конденсаторы и усилитель тока на биполярном транзисторе. Плата 2 (блока отсчета и программирования) представлена на рис. 3.8.

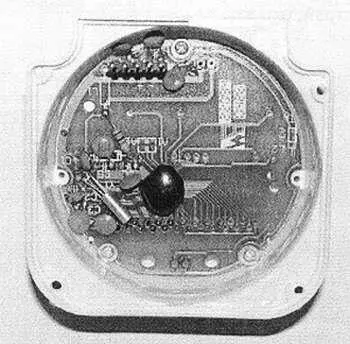

Рис. 3.8. Печатная плата блока отсчета времени и программирования
На плате расположены микросхема таймера (в залитом каплевидном корпусе) с электрическими элементами и ответная часть штырькового разъема, соединяющая две платы устройства.
Плата исполнительного устройства с 5-контактным разъемом имеет в данном устройстве особенное значение.
Данный электронный узел может работать самостоятельным исполнительным устройством под управлением другого электронного устройства (об этом ниже).
Замеры напряжений постоянного тока между контактами разъема
S1 (контакты считаем от обозначения S1):
• 1–2 100 В;
• 4–2 100 В;
• 4–3 3 В (4 — общий, 3 — «+» питания);
• 4–5 0,2 В.
Если цифровой таймер включить в сеть (до того, как будет установлен определенный режим программирования), немедленно включится устройство нагрузки (и зажжется индикаторный светодиод).
Для выключения нагрузки необходимо замкнуть выводы 4 и 5 соединительного разъема, то есть подать «нулевой» потенциал (относительно общего провода, вывода 4 разъема S1) на контакт 5 того же разъема.
На рис. 3.9 представлена схема управления исполнительным устройством (платой 1).

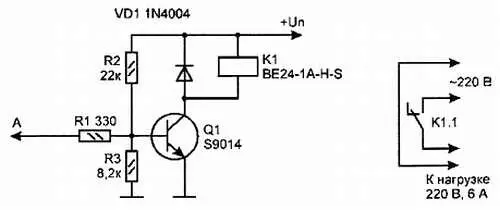

Рис. 3.9. Схема исполнительного узла электронного цифрового таймера
Исполнительный узел сконструирован так, что (в подключенном к сети 220 В устройстве) усилитель тока на транзисторе VT1 открыт и реле К1 включено. Контакты реле К1 замыкают электрическую цепь нагрузки.
При поступлении в точку А (вывод 5 разъема S1 — обозначение на плате) потенциала, близкого к «0», транзистор VT1 закрывается, реле К1 и нагрузка обесточиваются.
Данное промышленное устройство несложно преобразовать в электронный блок управления мощной нагрузкой, где управляющим электронным узлом (подключенным к исполнительному устройству) может служить не только программируемый цифровой (или механический) таймер, но и, например, приемник ИК- или радиосигналов — любой электронный узел с выходным напряжением 2,5–5 В постоянного тока.
3.3.1. Технические и электрические характеристики таймера
Максимальная коммутационная нагрузка 3,52 кВт, 16 А в осветительной сети 220 В, 50–60 Гц.
В устройстве применен выпрямительный диодный мост DB107.
Электрические характеристики диодного моста DB107
• Максимальное постоянное обратное напряжение 1000 В.
• Максимальное импульсное обратное напряжение 1200 В.
• Максимальный допустимый прямой импульсный ток 50 мА.
• Максимальный обратный ток 10 мкА.
• Рабочая температура -55…+125 *С.
• Корпус DB-1.
Его можно заменить аналогами по электрическим характеристикам BR310, КЦ422Г или составить, например, из четырех дискретных диодов типа КД213Б.
Усилитель тока реализован на популярном биполярном транзисторе S9014. Его предельные электрические характеристики: напряжение коллектор-эмиттер 50 В, ток коллектора 150 мА. Вместо S9014 можно использовать транзисторы-аналоги: S9015, S9018, КТ368А.
Исполнительное реле К1 — электромагнитное, рассчитанное на постоянное напряжение 24 В (в активном состоянии ток потребления 25 мА) и ток коммутации в электрической цепи 220 В до 16 А.
Это значение тока коммутации написано на корпусе реле (фирмы Eleway) и представляет довольно большую величину.
Внимание!
Автор не испытывал данного реле (и устройства) при максимальном токе нагрузки. Для коммутации тока 16 А (в цепи 220 В) придется предусмотреть электрические соединительные провода с большим сечением жил.
Представляется, что радиолюбителю вполне достаточно тока нагрузки до 6 А. Подходящая нагрузка может быть различной (от утюга мощностью 1,3 кВт, электрочайника и конвектора-обогревателя) — этими нагрузками эксплуатация таймера подтверждается авторскими экспериментами длительное время (полгода).
3.3.2. Функциональные особенности и сервисные возможности
Таймер работает 7 дней в неделю 24 ч в сутки. Он снабжен многофункциональным дисплеем на жидких кристаллах (ЖКИ) и имеет 8 программ различных комбинаций включения/отключения нагрузки.
3.3.3. Особенности настройки и программирования таймера
На передней панели электронного таймера расположены многофункциональный ЖКИ и семь тактильных датчиков (кнопок), подписанных (латинскими словами): Week, Hour, Min, R, Clock, Prog, On/Auto/Off. Здесь же (на передней панели) имеется кнопка сброса и обнуления программ таймера, которой управляют с помощью любого подходящего тонкого предмета — спички, стержня шариковой ручки, зубочистки.
Практическое программирование таймера
Нажатием кнопки «символ руки» выбирают режим работы таймера:
• On— таймер постоянно включен;
• Auto— режим работы с программами;
• Off— таймер выключен.
Выбранный режим будет подтвержден соответствующим значком на ЖКИ.
Одновременным нажатием кнопок Hourи Min(на передней панели корпуса таймера) осуществляется переход на летнее время, при этом на ЖКИ появляется специальный символ. При повторном нажатии указанных кнопок возвращается первоначальное показание времени.
При нажатии кнопки Reset (Сброс)все установленные ранее программы работы таймера удаляются.
Для непосредственного программирования таймера необходимо однократно нажать кнопку Prog (Программа). При этом на дисплее отобразится «1 ON».
После этого можно задать время включения нагрузки таймера и день недели для данной (первой) программы. Это осуществляется соответственно нажатием кнопок Week(день недели), Hour(часы) и Min(минуты).
Переход в режим установки следующих программ осуществляется последовательным (пошаговым) нажатием кнопки Prog. Всего таймер может выполнять 8 различных программ.
