Громкоговоритель укрепляется на деревянном экране, который устанавливается на лицевой или боковой панели корпуса. Для громкоговорителя вырезается круглое отверстие, которое затягивается декоративной материей.

Работа шарманки.Подготовка установки к работе сводится к регулировке лентопротяжного механизма и подготовке «музыкальных лент». Лента имеет восемь музыкальных дорожек по числу токосъемников. Если в ленте сделать отверстие на пути колесика, то оно через это отверстие будет касаться панели. Следовательно, будет замкнута цепь емкость — база транзистора Т 1 (генератор работает). Подбирая очередность отверстий по дорожкам и их величину, можно «смоделировать» не только музыкальную мелодию, но и целое «музыкальное произведение», авторами которого мы предоставляем быть нашим читателям.

Собранную шарманку можно установить в корпус от старого радиоприемника или выполнить в виде старинной шарманки и применить ее для оформления праздничного карнавала..

Сейчас на радиостудиях, в театрах, на стадионах применяются специальные электрозвуковые устройства, они служат для передачи позывных сигналов, сигналов-гонгов, воспроизведения боя часов и в других случаях. Устройства эти по своей конструкции (рис. 26, а ) могут быть электронными и с электромеханическим механизмом. Датчиком для акустических сигналов может служить звуковой генератор, собранный по схеме симметричного мультивибратора на двух низкочастотных транзисторах одинаковой проводимости Т 1 и Т 2 типа П13—П16 (рис. 26, б ). Для увеличения силы звукового сигнала подключен дополнительный усилительный каскад, собранный на транзисторе Т 3 типа П4. Звуковой сигнал воспроизводится при помощи электродинамического громкоговорителя типа 0,15 ГД-ШМ-3, включенного в коллекторную цепь транзистора Т 3 .

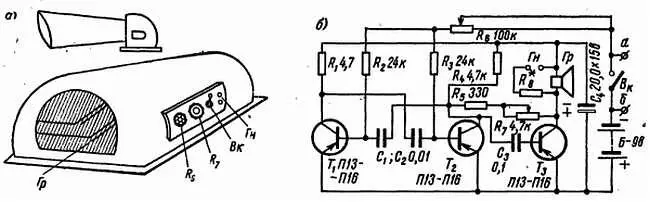

Рис. 26. Электронный гонг

Такие гонги устанавливают в театрах, клубах, на стадионах.

Простой электронный гонг лучше всего выполнить в виде звукового генератора, работающего на вход мощного радиотрансляционного усилителя через реле времени. Здесь можно применить простое реле времени с выдержкой от 1 до 30 сек, которое можно собрать, руководствуясь схемой, показанной на рис. 27.

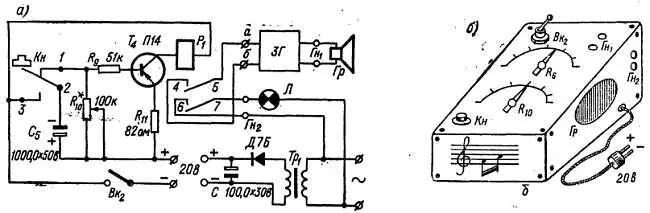

Рис. 27. Музыкальный гонг с реле времени

Для сборки электронного реле деталей понадобится немного, данные этих деталей указаны на схеме. Следует обратить внимание на следующее: транзистор Т 4 — П16 может быть заменен транзистором П13 или П15. Можно применять реле Р 1 типа РЭС-10 с ослабленными возвратными пружинами. Если реле с ослабленными пружинами не срабатывает и его ток не достигает 12–15 ма, необходимо намотать новую обмотку проводом ПЭЛ-0,05 до полного заполнения каркаса. Хорошо подходят и реле типа РСМ-1 и РСМ-2 с небольшим током срабатывания. Кнопка Кн — переключающая, она имеет три пластины: две неподвижных 1 и 3 и одну подвижную 2 .

Работает реле времени следующим образом. Разрядка конденсатора, заранее заряженного от батареи, производится через большое сопротивление. Это происходит за сравнительно большой^ промежуток времени и определяется постоянной времени τ= R· C

Плавная регулировка выдержки времени осуществляется изменением величины переменного сопротивления, за счет которого происходит разрядка конденсатора.

В нашей схеме конденсатор С 5 заряжается от батареи при нажатии кнопки Кн , то есть при соединении контактов 3 и 2 . Затем кнопка отпускается — происходит замыкание контактов 2 и 1 . Так как конденсатор С 5 заряжен, то правая часть схемы получает питание, ток проходит через транзистор Т 4 и реле Р 1 срабатывает, его контактные пластины замыкаются. При замыкании контактных пластин замыкается цепь питания звукового генератора ЗГ (рис. 27, а ).

По мере разрядки С 5 через переменное сопротивление R 10 величина тока, проходящего через транзистор и реле, падает, при достижении минимальной величины, тока срабатывания якорь реле P 1 отпускается и пластины размыкаются — звуковой генератор отключается.

Таким образом, устанавливая движок переменного сопротивления на разные точки, можно добиться различных выдержек времени. Эти выдержки можно выверить при помощи, секундомера и обозначить в виде шкалы, которая вычерчивается на листе плотной бумаги и наклеивается на лицевой панели прибора рядом с ручкой переменного сопротивления.

Для питания прибора понадобится батарея с напряжением 20 в. Питание реле времени и генератора можно осуществить и через выпрямитель, однако в этом случае желательно иметь хороший стабилизатор напряжения, так как при изменении напряжения питающей сети диапазон выдержек времени будет изменяться и не соответствовать заранее выверенной шкале.

Собирается электрогонг в небольшом деревянном или пластмассовом корпусе. Внутри корпуса монтируются панель с деталями, клеммы для подключения батарей и укладываются сами батареи.

На верхней лицевой панели устанавливаются выключатель Вк , переменные резисторы R 6 и R 10 , громкоговоритель и гнезда для подключения вилки проводов, идущих к мощному усилителю. Нижнюю часть лицевой панели можно сделать съемной для свободного доступа внутрь кожуха при смене сработавшихся батарей (рис. 27, б ).

В механизме обычных часов с боем убираются пластины или диск, по которым производится удар молоточком. Боек молоточка снимается и заменяется контактной пластиной, например от старого электромагнитного реле. Вторым контактом служит такая же пластина, установленная на некотором расстоянии. Обе пластины включаются в разрыв а — б цепи питания звукового генератора (см. рис. 26). В момент боя генератор включается, остальное же время он выключен. Однако комплекта питания может хватить на несколько месяцев.

Если же в часах не один, а два ударных молоточка, то, следовательно, нужно смонтировать две пары контактных пластин. В схеме генератора резистор R 3 заменяется двумя резисторами по 15 ком ( R 3' — R 3" ), включенными последовательно.

Первая пара пластин будет включать звуковой генератор, а вторая шунтировать одно из сопротивлений R 3' . Таким образом, «бой» часов будет проходить на «двух тональностях».
