Частота импульсов первого генератора определяется подбором данных цепочки R 2 — С 1 , частота второго генератора — данными цепочки R 6 — С 3 . Среди малогабаритных резисторов нет резистора с номиналом 15 ом, поэтому чтобы получить такую величину, нужно резистор R 8 заменить двумя резисторами по 27 ом, включенными параллельно. Схема рассчитана на работу с громкоговорителем типа 0,2 ГД-1. Питание всей системы осуществляется от батареи типа КБС-Л (от карманного фонаря). При включении источника питания начинает работать первый генератор, включая в моменты импульсов второй генератор.

В момент одновременной работы двух генераторов среднее значение тока, потребляемого «спутником» от источника питания, достигает порядка 230–250 ма.

В цепь коллектора транзистора Т 2 включена лампочка Л 1 (3,5 в; 0,28 а). Эта лампочка монтируется напротив иллюминатора. Она мигает с частотой первого генератора и освещает изнутри (напросвет) «профиль» Лайки. Там же монтируется громкоговоритель Гр . Он включается в коллекторную цепь транзистора Т 4 и подает звуковой сигнал в момент подачи импульсов задающего генератора. Для усиления звучания можно поставить более мощный громкоговоритель, подключив еще один каскад усиления.

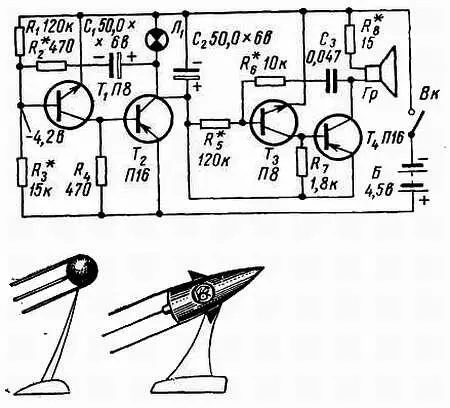

Рис. 30. Электрическая схема и внешний вид модели спутника

Обычно подобные самоделки собираются в виде вращающейся вокруг глобуса модели спутника. В движение модель приводится при помощи микроэлектродвигателя или (при питании от сети переменного тока) моторчика типа СД-2. На оси этого же моторчика собирается электромеханический прерыватель, включающий звуковой генератор (см. рис. 31, а ). При большом числе оборотов двигателя можно установить передачу через редуктор Р .

Прерыватель состоит из двух частей: диска с выступами и контактных пластин. Диск можно сделать из пластинки металла или прочного изоляционного материала, например текстолита. Контактные пластины можно взять от старого телефонного реле, телефонного ключа. Звуковой генератор, громкоговоритель и источник питания монтируются внутри глобуса или подставки.

Если вы хотите сделать «спутник» с мигающими лампочками, то понадобится не одна, а две пары контактных пластин — верхняя пара пластин будет включать и выключать лампочки, а вторая служить для прерывания звука. Пластины можно подобрать так, что лампочки и генератор будут работать синхронно (одновременно) или попеременно.

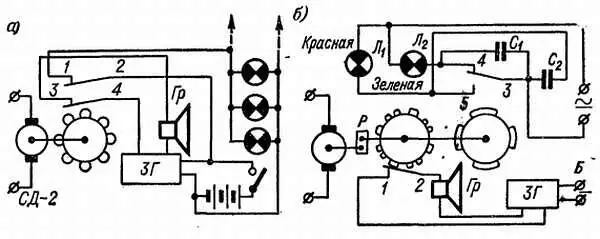

Рис. 31. Электрические схемы модели летящего спутника ( а) и «радиомаяка» ( б)

Интересную модель радиомаяка можно сделать, применив звуковой генератор с прерывателем. Схема такой модели показана на рис. 31, б . В этом случае для прерывателя необходимо выполнить не один, а два диска. Первый диск, служащий для прерывания звука, должен иметь чередование выступов, соответствующих какому-нибудь радиотелеграфному знаку, например «у», состоящему из двух коротких и одного длинного звукового сигнала (..—).

Второй диск с выступами одинаковой величины предназначается для переключения ламп маяка. В связи с тем, что эти лампы будут питаться от сети напряжением 127 или 220 в, контакты прерывателя могут быстро обгорать. Чтобы этого не произошло, контактные пары нужно шунтировать конденсаторами. Конденсаторы нужно взять с бумажным или слюдяным диэлектриком величиной 1–2 мкф с рабочим напряжением 400 в. Лампы маяка покрасьте в зеленый и красный цвета.

Без пушистой нарядной елки, весело мигающей огнями лампочек, не обходится ни один новогодний праздник. Простой переключатель для елочных гирлянд можно собрать по схеме, показанной на рис. 32. Такой переключатель, собранный по схеме мультивибратора на транзисторах Т 1 и Т 2 типа П13 — П16, служит для коммутации двух гирлянд ламп, включенных в сеть переменного тока.

Гирлянды переключаются при помощи реле Р , включенного в нагрузку одного из плеч моста. Такое реле с сопротивлением 200 ом можно использовать готовое или изготовить из выходного трансформатора транзисторного приемника. Для этого на каркас трансформатора нужно намотать обмотку сопротивлением 200 ом, использовав провод ПЭЛ-0,1. Сердечник собирается только из Ш-образных пластин. Пластины набиваются только с одной стороны каркаса. Над разомкнутой стороной сердечника укрепляются якорь и пластины от старого реле.

Питается схема от двух батареек для карманного фонарика, соединенных последовательно. При желании можно питать схему от выпрямителя, который на выходе давал бы постоянное напряжение около 10 в.

Для предотвращения обгорания пластин реле Р в цепь переключающих пластин следует включить два конденсатора С 3 и С 4 с бумажным диэлектриком или вместо них две цепочки RC, где емкость конденсаторов 0,05 мкф, а величина сопротивлений резисторов 200 ом. Эти ячейки будут служить для гашения искр в момент переключения контактов. Группы-гирлянды ламп Л 1 — Л n составляются из лампочек МН15 (6,3 в, 0,28 а). При напряжении 127 в потребуется 18 лампочек, а при напряжении 220 в — 34 лампочки.

Описанная схема не требует какого-либо налаживания или настройки, она проста в изготовлении и работает устойчиво. Надо лишь помнить, что, эксплуатируя переключающее устройство, необходимо соблюдать правила пожарной безопасности. Поэтому, монтируя устройство, следует тщательно изолировать патроны для лампочек, следить, чтобы изоляция на подводящих проводах не была повреждена и т. д.

Очень удобно все переключающее устройство смонтировать в небольшом металлическом кожухе, который устанавливается около елки. Описанное устройство можно использовать и для переключения гирлянд лампочек, применяемых для иллюминации на других молодежных праздниках.

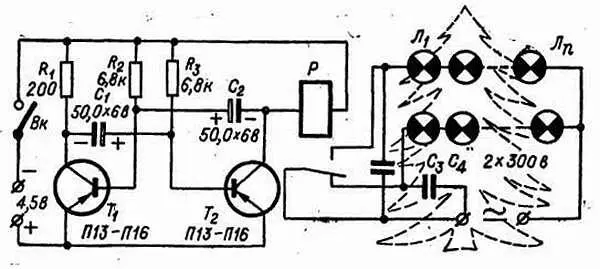

Рис. 32. Переключатель гирлянд

Используя схему электронного переключателя (см. рис. 32), можно для иллюминации сделать мигающие маски. Из полосок алюминия шириной 50—100 мм сгибаются несколько обручей. По периметру обручей можно просверлить несколько отверстий и заклеить их целлофаном. Внутри обруча укрепляются патрончики с лампочками, разделенными на две группы и окрашенными в разные цвета. Теперь нужно обручи обтянуть марлей. В центре обруча на марлю наклейте маски смешных человечков (из сказок) или животных.
