В отличие от двух предыдущих устройств установка для подачи позывных должна иметь устройство, позволяющее периодически повторять одно музыкальное сочетание. В качестве датчика звуковых колебаний можно применить приборы, собранные по схемам, показанным на рис. 21 или 23.

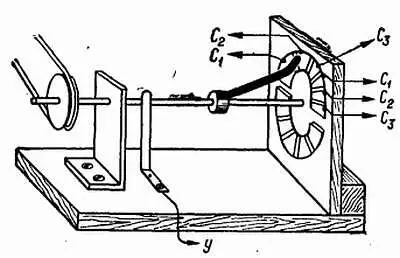

Круговой переключатель изображен на рис. 28.

Рис. 28. Устройство для сигналов радиопозывных

Он состоит из подвижного контакта, смонтированного на оси электродвигателя, и ряда неподвижных контактов, смонтированных на панельке. Неподвижные контакты изготовляются так: сначала из металлической (медной или латунной) пластинки вырезают кольцо диаметром 40–60 мм, затем это кольцо разрезают на количество частей, равное числу нот в музыкальной фразе позывных. Причем если продолжительность звучания нот различна, то и величины контактов неодинаковы. В центре панельки просверливают отверстие, вокруг которого по кругу закрепляют подготовленные контакты так, чтобы между ними были просветы, пропорциональные паузам в музыкальной фразе.

Подвижный контакт, сделанный из пластинки от старого реле, припаивается к оси. Для подачи тока на подвижный контакт нужно сделать еще одну металлическую пластину — она должна плотно прижиматься к оси переключателя.

Переключатель приводится в действие через шкив при помощи электродвигателя СД-2, который делает два оборота в минуту.

К каждой из неподвижных пластин припаивается провод, идущий к соответствующему резистору или конденсатору (в зависимости от выбранной вами схемы), изменяющему частоту работы генератора. При включении переключателя подвижный контакт будет скользить по неподвижным пластинкам, и через каждые 30 сек позывные будут повторяться.

Много интересных и занимательных самоделок можно смастерить для молодежного праздника, если умело применить для этого звуковой генератор. Вот несколько из них.

Хотите иметь карнавальный костюм самый современный, самый интересный? Какой? Ну, конечно, костюм космонавта! Что для этого нужно? Во-первых, желание, а во-вторых, опять же звуковой генератор!

Работу рекомендуем начать с изготовления скафандра. Шлем скафандра можно сделать из жести или картона. В шлеме нужно предусмотреть; три отверстия: для смотрового окна и 2 отверстия для сеточек, расположенных около ушей. Сверху на шлеме укрепляется небольшая вращающаяся антенна «радиолокатора» и рефлектор «прожектора». К шлему прикрепляется металлический или картонный воротник. На плечах воротника устанавливаются телескопические антенны с лампочками на концах, а на груди — выключатели, сигнальная лампа и громкоговоритель (см. рис. 29, а ).

Изготовить «электрооборудование» скафандра несложно. Рефлектор лучше всего взять готовый (от китайского электрофонарика). Но можно сделать и самим из жести или цветного металла, рефлекторе устанавливается одна белая лампочка от карманного фонарика или две — одна белая и другая окрашенная в какой-нибудь цвет ( Л 1 и Л 2 ). Телескопические антенны выдвигающиеся.

Они состоят из нескольких трубочек с уменьшающимися диаметрами. На концах антенн укрепляются миниатюрные хирургические (или от карманного фонарика) лампочки Л 3 и Л 4 , а провода пропускаются через трубочки антенн внутрь скафандра.

Антенну радиолокатора можно изготовить в виде вращающейся полусферы или лучше в виде вогнутой сетки. Эта антенна укрепляется на оси, пропущенной внутри скафандра (рис. 29, б ). Вращается она при помощи микроэлектродвигателя через шестеренчатый редуктор. Такой редуктор можно сделать из механизма заводных игрушек или приобрести в магазине.

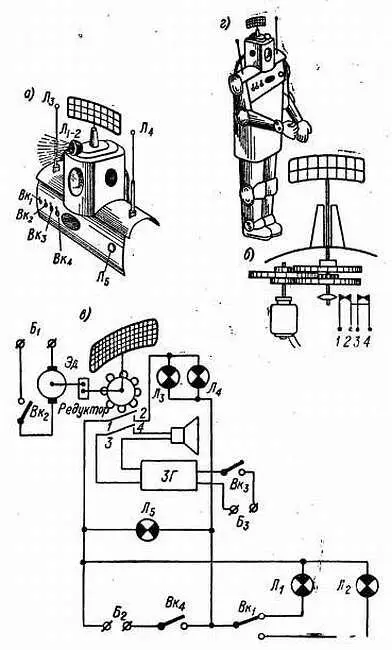

Рис. 29. Костюм космонавта для карнавала

На оси антенны радиолокатора нужно укрепить еще одно колесо с несколькими зубцами — диск прерывателя. Около диска с зубцами установите две пары контактных пластин. Первая пара будет включать и выключать лампочки на телескопических антеннах, а вторая служить прерывателем для звукового генератора.

Изменив устройство прерывателя, можно сделать и так, что лампочки на концах антенн будут включаться поочередно. На воротнике монтируются громкоговоритель Гр , подключаемый к выходу генератора, все четыре выключателя типа тумблер. Вк 1 нужен для включения лампочек Л 1 и Л 2 , Вк 2 служит для включения моторчика Эд и Вк 4 лампочек Л 3 и Л 4 ; звуковой генератор включается тумблером Bк 3 , лампочка Л 5 — контрольная.

Звуковой генератор, а также все источники электропитания (батареи Б 1 и Б 2 и Б 3 ) устанавливаются в ранце. Если у вас имеются небольшие удобные для переноса и обязательно хорошо закрывающиеся электрические аккумуляторы, то все три батареи можно заменить одной аккумуляторной. Ранец можно сделать самим или использовать старый школьный. Он прикрепляется к воротнику скафандра за спиной «космонавта».

Все электродетали соединяются между собой тонкими монтажными многожильными проводами в хорошей изоляции. Как соединить электродетали, показано на рисунке 29, в . К источникам питания, находящимся в ранце, провода подводятся через две гофрированные трубки, которые можно взять от старого противогаза.

Скафандр, ранец и трубки покрасьте серебристой пудрой или алюминиевой краской. Смотровое окно закройте пластинкой из органического стекла, а отверстие громкоговорителя — мелкой металлической сеткой или материей.

Костюм космонавта дополните комбинезоном, перекрашенным в серебристый или синий цвет (рис. 29, г ).

Для праздничного оформления зала в одном из его уголков на металлическом постаменте соберите озвученную модель советского спутника Земли. В корпусе модели спутника нужно прорезать круглый иллюминатор и затянуть его марлей. На марле изнутри рисуется или наклеивается вырезанная из черной бумаги голова собаки. Внутри модели нужно поместить «космическую передающую радиостанцию» и громкоговоритель. «Передающая радиостанция» представляет собой два несимметричных мультивибратора, каждый из которых собран на двух транзисторах разной проводимости Т 1 — Т 2 и Т 3 — Т 4 (рис. 27). Первый генерирует «задающие» импульсы с частотой порядка 0,5 гц, второй «передатчик» генерирует «звуковые» импульсы тока с частотой около 1 кгц. Коэффициент усиления по току В транзисторов Т 1 — Т 4 должен быть порядка 20–25.
