Рис. 40. Блок-схема использования звуколидера

Спортивная ходьба — один из интереснейших видов легкой атлетики. В процессе тренировки наиболее серьезное внимание должно уделяться технике спортивной ходьбы — каждый спортсмен должен владеть «непогрешимостью» стиля, не вступающего в противоречие с правилами соревнования, и не переходить с «опорной фазы» на «фазу полета». Предлагаемый прибор и служит для сигнализации соблюдения правильной «опорной фазы» и регистрации неправильных «полетных» движений.

Прибор прост по устройству: состоит из контактной системы, смонтированной в обуви спортсмена, звукового генератора и комплекта питания. Для контроля во время соревнований может быть установлена сигнальная «штрафная» лампочка, зажигающаяся при переходе на «фазу полета».

Контактная система, вмонтированная в спортивные туфли, устроена следующим образом: под стельками в носке и пятке обуви укрепляются электрические контакты. Легче всего укрепить нормально разомкнутые контакты, применив для этого, например, пластины от телефонных ключей или от электромагнитных реле (рис. 41, а ). Но в этом случае сигнал от звукового генератора будет подаваться все время, а в момент перехода на бег прерываться. Это не всегда удобно при обучении, и, кроме того, непрерывный звуковой сигнал может раздражать спортсмена. Несколько труднее сделать нормально замкнутые контакты, которые в момент опорной фазы будут разомкнуты, тогда звуковой предупреждающий сигнал включается только в момент «полета» (рис. 41, б ). При использовании таких туфель для «больших» соревнований лучше всего применить специально сделанные металлические пластины, имеющие большую контактную площадь. И в первом, и во втором случаях соединительные провода (они должны быть тонкими, но в то же время иметь хорошую изоляцию и быть прочными на разрыв) подводятся к звуковому генератору. Они или пришиваются к спортивной одежде, или закрепляются на теле спортсмена медицинским пластырем, или при помощи медицинских клеящих составов также приклеиваются к телу спортсмена. Звуковой генератор можно собрать по схеме, показанной на рис. 41, в . Данные всех основных деталей приведены на схеме.

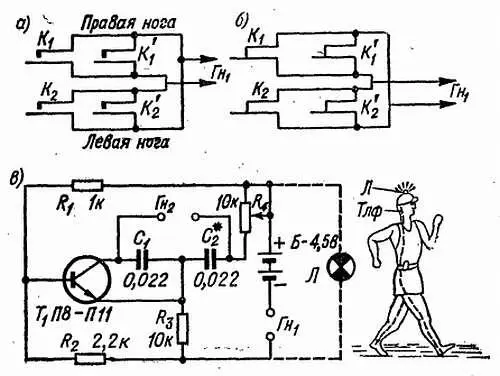

Рис. 41. Прибор для сигнализации при спортивной ходьбе

При сборке на корпусе генератора нужно смонтировать две пары гнезд Гн 1 и Гн 2 . Они служат для быстрого присоединения цепи включения и выходной цепи генератора. Поэтому провода, подходящие к генератору, должны быть снабжены соответствующими вилочками. Для нашей конструкции лучше всего взять гнезда и вилочки от слухового аппарата или от фабричного карманного приемника, а при отсутствии их можно сделать самим. Гнезда можно сделать из медной фольги, а вилочки — из латунной проволоки, укрепив их на колодочках из органического стекла.

Во время спортивной ходьбы контактная цепь от спортивной обуви подключается к гнездам Гн 1 . К гнездам выхода звукового генератора Гн 2 подключаются головные телефоны. При сборке звукового генератора R 4 можно заменить нерегулируемым резистором. В этом случае генератор будет работать только на одной частоте, без регулировки по тону.

Готовый звуковой генератор укрепляется или в кармане спортивной одежды, или в специальном карманчике, сделанном на поясе, надеваемом спортсменом.

Для объективного судейства на соревнованиях по спортивной ходьбе параллельно с цепью звукового генератора можно сделать еще одну сигнальную цепь, состоящую из лампочки Л с для световой сигнализации о неправильных движениях. Такую лампочку можно укрепить на спине или шапочке спортсмена.

Во время подготовки к проведению спортивных тренировок или к проведению соревнований по легкой атлетике, лыжам и другим видам спорта необходимо разметить трассу. Мы предлагаем собрать небольшой удобный прибор, который пригодится при прокладке трассы для тренировок, спортивных соревнований, при планировке участка для игры, для измерения пройденного пути. Он показан на рис. 42.

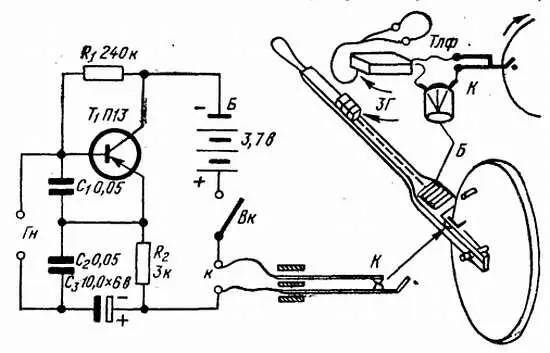

Рис. 42. Дистанциометр

Устройство прибора простое. Работу начните с изготовления деревянной вилки с ручкой. На деревянной вилке при помощи металлических хомутиков (как это сделать, показано на рисунке) укрепляются все электрические детали: две пластины, образующие контактную пару К , звуковой генератор ЗГ , собранный по любой из приведенных в этой книге схеме, источник питания Б и выключатель Вк , соединенный последовательно с контактами К .

Выключатель берется типа «тумблер», а контактные пластины — от старого электромагнитного реле или пускателя. Между планками вилки на оси укрепляется колесо. Колесо можно выпилить из сухой фанеры, металла или прочного изоляционного материала: текстолита, прессшпана и т. д. Диаметр колеса должен быть 318,4 мм. При таком диаметре длина окружности равна одному метру.

Если вилку взять в руки и катить такое колесо по земле или по льду, то один оборот колеса будет соответствовать одному линейному метру.

Для включения генератора на колесе укрепите штырек-замыкатель из изоляционного материала в виде шпильки. Он будет периодически замыкать контактные пластины К при вращении колеса.

Чтобы замыкатель не зацеплялся за вилку, в одной из планок вилки нужно сделать небольшой вырез (около этого выреза и укрепляются контактные пластины).

Соединение электрических деталей нужно сделать проводом с хорошей изоляцией по схеме, показанной на рис. 42.

Генератор собирается по схеме с емкостной обратной связью. Колебательный контур образован конденсаторами С 1 , С 2 и индуктивностью катушек высокоомных телефонов, подключаемых к гнезду Гн . Исходное смещение на базе транзистора Т 1 (П13) определяется сопротивлением R 1 . Величины сопротивлений, входящих в схему, некритичны и могут изменяться в широких пределах. При указанных на схеме деталях частота генерируемых колебаний соответствует 1000 гц. Практически генератор никакого налаживания не требует, и сразу после включения начинает работать.

При пользовании измерителем дистанции выключатель Вк включается, колесо катится по земле, и при каждом обороте замыкатель соединяет пластины К , цепь питания генератора замыкается и спортивный судья считает количество пройденных (вернее, «прокаченных») метров.
