Можно параллельно генератору подключить счетчик, например, электромагнитный цифровой барабанный счетчик телефонного типа (типа РС2.720.002). Можно использовать также любой другой небольшой электромагнитный счетчик как барабанного, так и кругового действия.

Как это сделать, подумайте сами.

Известно, что между формой тела и состоянием здоровья существует прямая зависимость. Чем стройнее держится человек, особенно растущий, тем крепче его здоровье, тем реже он болеет, тем выше его работоспособность, интенсивнее умственная деятельность.

Главными средствами выработки осанки является режим, привычная рабочая поза при занятиях в школе за партой и дома при выполнении школьных заданий, при работе в мастерских, физические упражнения и занятия спорном.

Для подростков и юношей, которые хотят выработать и контролировать правильную осанку, предлагаем собрать несложный прибор (см. рис. 43).

Такой прибор представляет собой легкое небольшое устройство, укрепляемое на спине человека при помощи ремешков или ленты с завязками. Для коррекции неправильного положения тела человека использован контактный маятник-замыкатель, действие которого основано на применении закона гравитации (гравитационный маятник). Сигнал же о неправильном положении тела подается при помощи транзисторного генератора. Конструкция прибора проста, и он может быть выполнен в любом электротехническом или радиотехническом кружке даже начинающими радиолюбителями.

Устройство гравитационного маятника.Маятник состоит из следующих деталей (рис. 43): цилиндра 1 , верхней пробки 2 , в которой при помощи винта 5 укреплен замыкатель в, нижней ввинчивающейся контактной пробки 7 и контргайки 8 . Цилиндр выполняется в виде трубки длиною 60–70 мм и внутренним диаметром 12–15 мм. Цилиндр можно сделать из любого изоляционного материала, но лучшим материалом будет прозрачное органическое стекло. Такой прозрачный цилиндр удобен тем, что сквозь его стенки будет хорошо видно положение замыкателя. Нижний конец цилиндра имеет внутреннюю резьбу. Верхняя пробка может быть сделана из любого материала — металла или пластмассы. В отверстии в центре пробки при помощи двух гаек укреплен винт. К нижнему концу винта припаян гибкий многожильный провод с замыкателем, а на верхнем при помощи зажима 3 (клеммы) закрепляется один из соединительных проводов 4 , идущих к звуковому генератору.

Замыкателем служит гирька в виде шарика или конуса (лучше всего, если она сделана из посеребренного металла). Нижняя ввинчивающаяся пробка 7 вытачивается на токарном станке, причем пятка (нижняя часть пробки) должна иметь шаровидную форму для крепления в штативе. Сверху в пробке 7 вытачивается конус, а снаружи нарезается резьба для ввинчивания в цилиндр. Ввинчивая пробку на различную глубину, можно регулировать зазор между маятником и стенкой конусного отверстия пробки.

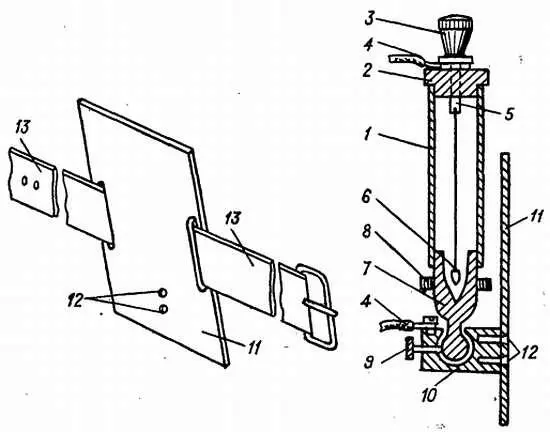

Рис. 43. Гравитационный маятник

Устройство штатива. Штатив предназначен для закрепления контактного маятника на спине человека. Он состоит из держателя 10 , панели 11 и ремешков 13 с пряжкой. Держатель делается из металла с отверстием для крепления пятки маятника. Края отверстия завальцовываются так, чтобы шаровая часть пятки не выпадала из держателя. Для фиксации маятника в вертикальном положении шаровая часть пятки дополнительно прижимается винтом 9 . В свою очередь, держатель при помощи двух винтов 12 прикрепляется к панели. Панель выполняется в виде прямоугольной пластины размером 100х60 мм из негнущейся пластмассы или листового металла. В панели прорезаются две щели для закрепления ремешков и сверлятся два отверстия для крепящих винтов держателя. Для лучшего прилегания к одежде на внутреннюю сторону панели, обращенную к спине, наклеивается тонкий слой резины.

Устройство звукового генератора.Звуковой генератор необходим для подачи акустического сигнала низкой частоты при замыкании контактной цепи маятника. Для прибора пригоден любой малогабаритный звуковой генератор. Например, он может быть собран по схеме, показанной на рис. 44.

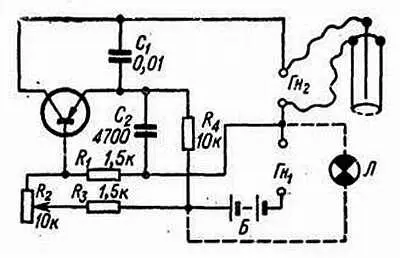

Рис. 44. Схема ЗГ прибора для контроля за правильной осанкой

Генератор, собранный по этой схеме, требует очень точного подбора деталей и дополнительной настройки, в зависимости от величины сопротивления головных телефонов. На корпусе генератора нужно смонтировать регулируемый резистор и две пары гнезд. При сборке звукового генератора резистор R 2 можно исключить. В этом случае генератор будет работать только на одной частоте, без регулирования по тону. Гнезда необходимы для быстрого присоединения гравитационного контактного маятника и выходной цепи генератора. Соединительные провода (многожильные в хлорвиниловой изоляции) должны быть снабжены соответствующими вилочками. Для нашей конструкции лучше всего взять гнезда и вилочки от слухового аппарата или от фабричного, «карманного» радиоприемника, а при отсутствии их сделать самим. Такие гнезда можно сделать из медной фольги, а вилочки — из латунной или медной проволоки, укрепив их на колодочках, вырезанных из органического стекла или пластмассы.

К гнездам Гн 1 подключается контактная цепь гравитационного маятника, а к гнездам выхода звукового генератора Гн 2 — капсула от слухового аппарата или головные телефоны.

Собранный звуковой генератор помещается в нагрудный карман одежды или может быть смонтирован на «спинной» пластине гравитационного маятника.

Применение прибора.Собранный прибор закрепляется на спине ученика и включается при принятии нм правильной позы — для этого маятник должен быть установлен строго вертикально и прижиматься винтом 9 (см. рис. 43). При сборке прибора параллельно со звуковым генератором может быть включена цепь электрической лампочки (эта цепь обозначена штриховой линией). В свою очередь, сигнальная цепь может быть подведена к световому табло, установленному, например, на столе преподавателя (см. рис. 45). В этом случае при неправильном положении тела будет не только подаваться сигнал самому ученику, но и зажигаться сигнал на табло — учитель увидит, кто сидит неправильно.

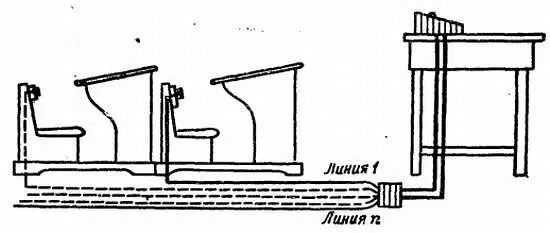

Рис. 45. Схема использования прибора для контроля за правильной осанкой в классе
