Прибор может быть применен и в больницах при фиксации тела или конечностей человека в определенном положении. При отклонении от установленного положения будет подаваться звуковой сигнал больному и световой — дежурной медсестре.

Среди школьников иногда можно встретить ребят, страдающих неприятным недугом — заиканием. А знаете ли вы о. том, что можете помочь своим товарищам, собрав для них простой медицинский прибор — корректофон. Так называется прибор, служащий для лечения некоторых форм заикания.

Принцип работы такого прибора следующий. Нервное состояние ребят, страдающих заиканием, заставляет их напряженно следить за тем, как они произносят каждое слово. Это, в свою очередь, приводит к еще большим искажениям речи. Однако если отвлечь внимание заикающегося звуковым сигналом и помешать ему вслушиваться в собственную речь, то путем такой методической речевой гимнастики иногда удается восстановить нормальное произношение. Таким образом, корректофон представляет собой источник звука, сигнал от которого подается в момент речи больного.

Очень удобным источником звуковых колебаний может служить звуковой генератор, собранный на транзисторе и имеющий выход в виде головных телефонов, которые надевает больной.

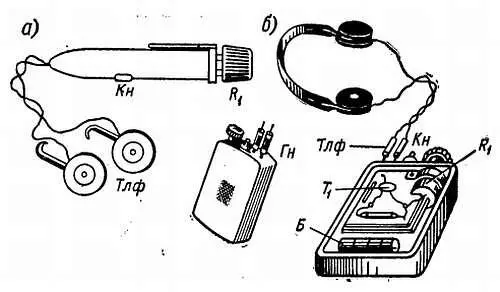

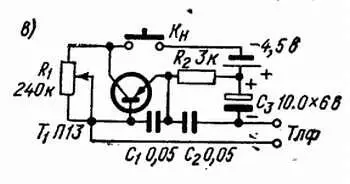

Для корректофона можно применить генератор, собранный на одном транзисторе, например типа П-13, по схеме, показанной на рис. 46, в . Питается корректофон от трех малогабаритных аккумуляторов типа Д-0,06, соединенных последовательно. Собрать генератор можно в небольшом пластмассовом корпусе (рис. 46, б ). Гнезда для включения телефонов Тлф , кнопка-выключатель Кн и регулятор тембра R 1 укрепляются на боковой стороне прибора. В конструкции корректофона рационально использовать головные телефоны типа «Тон» с регулятором громкости. Можно применить телефоны и другого типа, например, от слухового аппарата, в этом случае необходимо на выходе генератора установить малогабаритный трансформатор.

Рис. 46. Корректофон

Однако при сборке генератора на одном транзисторе необходим очень точный подбор деталей. Разброс деталей ведет к срыву генерации, предпочтительнее в корректофоне применить звуковой генератор, собранный на двух транзисторах. Такая схема не требует настройки. Кроме того, при изготовлении корректофона прибору лучше придать минимальные размеры, поэтому можно его смонтировать в удобном для переноски футляре — в кожухе, напоминающем авторучку.

Один из вариантов такого оформления корректофона показан на рис. 46, а . Выключатель питания прибора выполняется в виде кнопки, смонтированной на корпусе прибора (эта кнопка нажимается в момент речи больного). Особое внимание нужно обратить на установку и качество работы регулируемого резистора, служащего регулятором тона. Этот резистор можно смонтировать в верхней части кожуха, так что его ручка будет служить естественным продолжением корпуса. Здесь же можно укрепить зажим от старой авторучки. Провода, идущие к радиотелефонам, выводятся через отверстие в нижней части корпуса капсулы. Собранный прибор помещается в грудной или внутренний карман одежды.

Пользоваться корректофоном можно, только посоветовавшись с врачом и получив от него рекомендации по речевой гимнастике.

Полезную службу мультивибратор может оказать и малышам, если ему поручить роль «няни», предупреждающей родителей о необходимости смены пеленок… Да-да, прибор подает сигнал еще до того, как малыш оповестит об этом своим плачем (рис. 47).

Рис. 47. «Электронная няня»

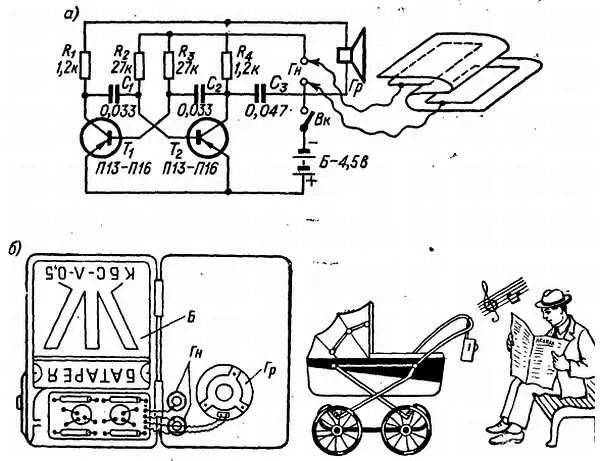

В разрыв цепи питания Т 1 и Т 2 (рис. 47, а ) вместо переменного резистора в гнезда Гн включается датчик влажности — две пластинки, сделанные из кусков металлической сеточки.

Эти сеточки прокладываются между слоями марлевой подстилки. Пока марля сухая, цепь подачи отрицательного напряжения на базы Т 1 и Т 2 разорвана. Однако при намокании марли цепь практически замыкается накоротко, и генератор начинает работать [7] Можно включить сеточки датчика и в разрыв цепи питания базы Т 1 и Т 2 звукового генератора. .

Одновременно со сменой пеленок необходимо хорошо прополоскать и насухо вытереть сеточки. Иначе они могут очень быстро окислиться и будут загрязнять марлю. Все устройство «электронной няни» можно разместить в корпусе карманного фонарика — такой сигнализатор удобно применять и на улице, повесив его на ручку коляски, или смонтировать в корпусе трансляционного громкоговорителя.

Если вы отдыхаете в соседней комнате или работаете на кухне, датчик можно соединить с генератором через удлинитель. Этот удлинитель можно наматывать на вращающуюся катушку (например, от спиннинга), укрепив ее на корпусе громкоговорителя. На концах удлинителя монтируются гнезда для подключения металлических сеточек и вилка для подключения к генератору (рис. 47, б ).

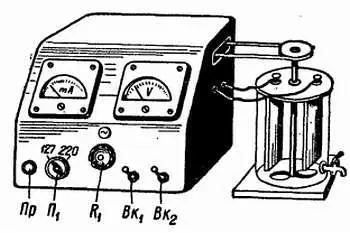

О целебных свойствах серебряной воды человек знал еще много веков назад. Такая вода, насыщенная ионами и коллоидными частицами серебра, позже нашла применение в медицине как дезинфицирующее средство, убивающее микроорганизмы. Поэтому мы, не останавливаясь более на применении серебряной воды и на стерилизации обычной воды при помощи серебра, расскажем об устройстве прибора для получения воды с такими свойствами (см. рис. 48).

Рис. 48. Прибор для получения серебряной воды

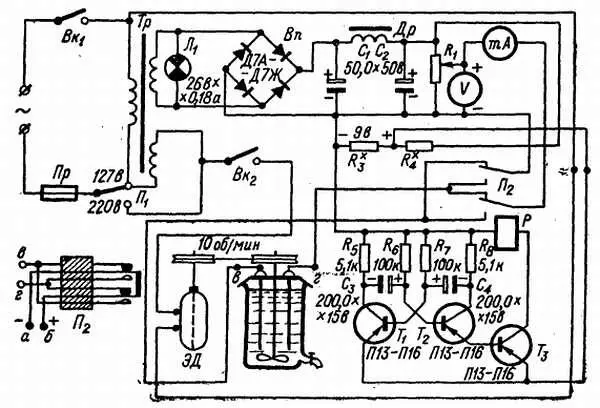

Принципиальная схема его показана на рис. 49. Она состоит из двух частей: электрической и электромеханической. Начнем разбор с электрической части.

Схема электрической части прибора.Входная цепь содержит выключатель сетевого питания Вк 1 , предохранитель Пр и понижающий трансформатор Тр (рис. 49).

Рис. 49. Принципиальная схема прибора для получения серебряной воды

Со вторичной (понижающей) обмотки снимается ток напряжением 20–25 в, который подводится к выпрямителю. Выпрямитель Вп собирается по мостиковой схеме или двухполупериодной схеме по средней точкой.
