С правой стороны корпуса устанавливаются два зажима (клеммы). Они служат для подключения (при отсутствии батарей) внешних источников электрического питания, например аккумуляторов.

Для удобства переноски прибора на корпусе имеется ручка, а снизу для установки на штативе — гайки с резьбой. Соединение деталей прибора производится жестким проводом в виде так называемого «углового монтажа».

Работа с прибором. Подготовка прибора к работе осуществляется следующим образом. К зажиму Щ присоединяется наконечник гибкого провода, идущего к контактному щупу. На винтовых штырях закрепляется планшет с фигурными отверстиями.

В гнездо Тлф включается вилка шнура, идущего к головным телефонам, если не включается громкоговоритель. При необходимости объективной регистрации с отметкой времени к гнездам СП подключается самописец или электрохронограф.

В зависимости от цели исследований для испытуемого включается (переключателем П 1 ) или звуковой генератор, работающий на головные телефоны, или световой сигнал.

Подготовленный к работе прибор устанавливается на штативе или подвешивается на стене на уровне плеча испытуемого, однако по усмотрению исследователя или врача (для больных) возможны и другие положения прибора.

При проведении исследований испытуемый берет в вытянутую руку щуп и проводит спицу внутри отверстий (щелей) планшета или удёрживает ее заданное время в круглом отверстии. Выполняя движения, обусловленные конфигурацией отверстий, или удерживая спицу, испытуемый старается не прикасаться к краям отверстий планшета. Изменение тона звукового сигнала и, зажигание лампочек световых фиксаторов свидетельствуют о касании спицей планшета, т. е. неточности движений. Одновременно счетчик Сч регистрирует количество ошибочных движений.

При подключении самопишущей установки (подразумевается подключение любого самопишущего устройства, обеспечивающего достаточную для анализа скорость продвижения лент) отметчик Отм 2 также регистрирует количество и продолжительность ошибочных движений, отметчик Отм 1 служит для отметки времени.

Перед работой щуп и планшет необходимо зачищать мелкой («бархотной») шкуркой, так как во время хранения поверхность металла покрывается тонкой пленкой окиси. Во избежание разряда батарей питаний не следует допускать холостых касаний планшета спицей щупа — это может привести к быстрой разрядке батарей.

Если прибор предназначен только для лечебной тренировки, то счетчик можно не ставить совсем или отключать его, чтобы меньше разряжать батареи.

На практике часто встречаются случаи, когда необходима согласованная координация движений обеих рук, поэтому представляет интерес регистрация именно сложных операций, выполняемых двумя руками. Эти исследования можно проводить при помощи установки, имеющей название «прибор для исследований координации движений».

Устройство прибора.Прибор представляет собою счетно-регистрирующую конструкцию, собранную по фонотремометрической схеме. Однако кинематическая часть этого прибора (рис. 54, а ) существенно отличается от подобного узла описанного выше прибора. Она состоит из неподвижной контактной опорной дуги 1 , установленной на пластмассовом основании, которое опирается на три металлические стойки 2 . К стойке 3 на винте прикреплены два свободновращающихся рычага 4 . Эти рычаги выполняются из негнущихся металлических пластин толщиной 2,5–3 мм. Длина рычагов выбирается порядка 350–400 мм. К рычагам прикрепляются еще два рычага 5 с контактным штифтом 6 на конце. Их длина (порядка 200 мм) и точки крепления на рычагах подбираются так, чтобы образовался правильный подвижный ромб относительно стойки 3 и контактного штифта 6 . Таким образом, получается конструкция, напоминающая пантограф. На конце рычагов 4 прикреплены две пластмассовые ручки. Контактный штифт 6 упирается в съемный металлический планшет 7 . Съемные планшеты устанавливаются на четырех металлических штырьках, укрепленных по углам.

Регистрирующая часть состоит из счетчика Сч (РС-2.720.002), звукового генератора и световых фиксаторов. Конструктивно прибор оформлен в виде металлического или пластмассового кожуха. На наклонной панели, располагаемой в сторону испытуемого, смонтированы громкоговоритель Гр и два световых фиксатора (зеленый и красный Л 3 ), представляющие собой лампы 6,3 в, 0,28 а. Фиксаторы закрыты фигурной рамкой. Остальные элементы регистрирующей схемы (счетчик и контрольные фиксаторы Л 4 и Л 6 ) монтируются на боковой панели управления. Звуковой генератор ЗГ собирается по схеме мультивибратора с регуляторами тона R 4 и громкости R 9 . Схема питания состоит из силового трансформатора, имеющего две вторичные последовательно соединенные обмотки с напряжениями по 6,3 в на каждой, и двух диодных выпрямителей Д 1 и Д 2 . Для питания счетчика и соединенных последовательно ламп фиксаторов подается напряжение 12,6 в, а для питания звукового генератора — 6,3 в (см. рис. 54, б ).

Одновременно в приборе предусмотрена возможность исследования темпа движения. Для этого используется сдвоенная кнопка Кн 1 . Индикатором движений служат неоновая лампа Л 2 типа МН8 с подключением счетчика Сч и контрольные световые фиксаторы Л 3 и Л 4 .

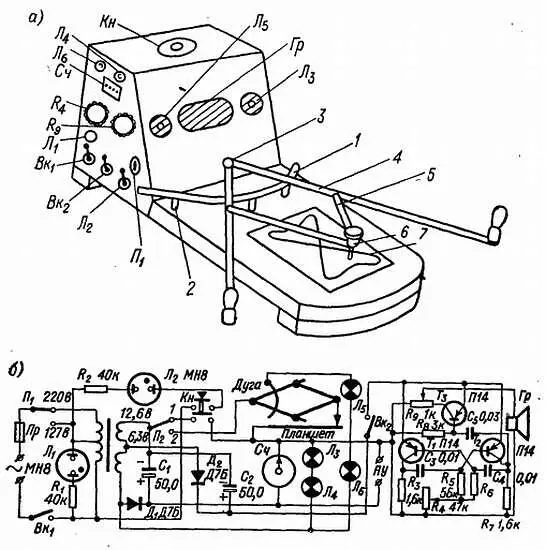

Рис. 54. Принципиальная схема и устройство прибора для исследования координации движений

Работа с прибором.В приборе устанавливается съемный планшет, на котором токонепроводящей краской или лаком начерчена контрольная фигура (тест). Эту фигуру должен обвести испытуемый контактным штифтом. В исходном положении рычаги опираются на контактную дугу, переключатель П 2 находится в положении 2 (при этом горят зеленые фиксаторы Л 5 и Л 6 ), контактный штифт находится на одном из узлов контрольной фигуры. Цепь питания красных фиксаторов, счетчика и звукового генератора разорвана.

Испытуемый должен взяться за ручки рычагов и концом контактного штифта обвести контур контрольной фигуры. Обычно по заданию экспериментатора движение выполняется в максимальном темпе при лимите отводимого на это время. Всякое схождение конца штифта с контура (с изоляции) считается ошибкой, вызывающей включение фиксаторов 3Г , Л 8 и Л 4 и регистратора (счетчика Сч). Одновременно испытуемый должен следить за тем, чтобы конец штифта не отрывался от поверхности планшета. Это вызовет размыкание контакта между рычагами и контактной дугой, что, в свою очередь, приведет к разрыву цепи зеленых фиксаторов Л 5 и Л 6 .
