Л. — Они называются вторично-электронными катодами или динодами . Соответствующие потенциалы подаются на них с помощью цепочки резисторов или последовательно включенных маленьких неоновых лампочек, обладающих еще одним преимуществом, а именно, — способность стабилизировать напряжение. Тем не менее я предпочитаю (рис. 27) цепочку из резисторов, которая позволяет получить одинаковую разницу потенциалов между соседними динодами. Действительно, чувствительность всего устройства (а вернее, кратность умножения каскадов) очень сильно зависит от разности напряжения между двумя соседними динодами.

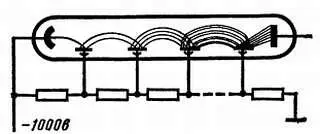

Рис. 27. Для питания многокаскадного фотоумножителя лучше подавать смещение на диоды с помощью цепочки резисторов, включенной между катодом (с высоким отрицательным потенциалом) и корпусом.

Н. — Понятно. Но почему на своей схеме ты подал на катод отрицательное напряжение?

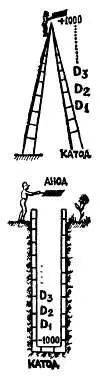

Л. — Я предпочел подать на катод — 1000 в относительно корпуса и таким образом иметь потенциал последнего электрода (анода) близким к нулю, потому что именно с того электрода я буду снимать усиленный фотоэлектрический ток.

Н. — Но скажи, пожалуйста, зачем все-таки нужен фотоэлемент с такой чудовищной чувствительностью?

Л. — Весьма часто приходится иметь дело с очень слабым лучом света. Наиболее типичным случаем является использование фотоумножителей в сцинтилляционных счетчиках, предназначенных для обнаружения ядерного излучения [8] Сцинтилляции — отдельные вспышки света. ( Прим. ред. ) .

Н. — Ты хочешь сказать атомных лучей?

Л. — В известном смысле, да, но мне абсолютно не нравится это выражение, порожденное авторами низкопробного фантастического чтива. Во всех явлениях, которые неверно называются «атомными», на самом деле происходят изменения ядра.

Н. — Я понял, к чему ты ведешь. Вырывание электронов с катода электронной лампы или из ионизированного газа затрагивает атомы и поэтому могло бы заслуживать название «атомного явления».

Л. — Совершенно верно. А кроме того, ты забыл о химических реакциях, когда различные атомы обмениваются между собой электронами. Тогда как при распаде радия изменение претерпевают ядра атомов; такие же явления происходят в металле атомных бомб (которые следовало бы назвать «ядерными бомбами») или в атомах материала, используемого в реакторах для производства плутония.

Н. — Все эти истории с радиоактивностью представляются мне довольно туманными. И раз ты начал мне говорить об этом, то я могу сделать вывод, что нам предстоит сменить класс рассматриваемых преобразователей, но часы показывают очень поздний час, и я думаю, что сегодня я не способен больше что-либо воспринять. Если ты не возражаешь, мы продолжим нашу беседу завтра.

Л. — Согласен, и мы сможем завершить вопрос о преобразователях. Он, несомненно, немного скучен, но имеет очень большое значение в электронике.

Проникнув в глубь вещества, Любознайкин посвящает своего друга в тайны протонов, нейтронов и других элементарных частиц, а также в тайны ядерных излучений. Сразу же после этого он переходит к преобразователям, чувствительным к этим излучениям (счетчики Гейгера, ионизационные камеры, сцинтилляционные счетчики); начав разговор о частицах, наши друзья добрались и до процессов, происходящих с ионами в растворах. Незнайкин узнает, что такое pH , характеризующее кислотность раствора, его окисляющие свойства, а также с помощью каких преобразователей можно измерить это число.

Незнайкин— Дорогой Любознайкин, я совершенно обескуражен. Я попытался прочитать статью о «ядерных явлениях» (как ты их называешь) и был буквально подавлен лавиной таких незнакомых терминов, как бета-лучи, нейтроны, изотопы, электрон-вольты, бетатрон…

Любознайкин— Я не стану объяснять значения всех этих терминов, но ты сам увидишь, что все это не так ужасно, как тебе кажется. Прежде всего я попрошу тебя напомнить мне, как устроены ядра атомов.

Н. — Это маленькие шарики, заряженные положительно и содержащие в себе почти всю массу атома.

Л. — Правильно, но об атомных ядрах известно намного больше. Они состоят из частиц двух типов: протонов — мельчайших зернышек с положительным зарядом, и нейтронов — мельчайших зернышек с такой же массой, но не имеющих электрического заряда. Заряд протона равен заряду электрона, но имеет противоположный знак. Само собой разумеется, что в ядре нейтрального атома имеется столько же протонов, сколько электронов вращается вокруг этого ядра. Количество протонов называется «атомным номером». Например, наиболее простое по своему устройству ядро водорода состоит всего лишь из одного протона, вокруг которого вращается один электрон.

Следовательно, атомный номер водорода 1. Но существует также и другой водород, именуемый тяжелым водородом (или дейтерием). В природе он существует в виде очень небольшой примеси к простому водороду (на 1 000 атомов простого водорода не более 1 атома тяжелого). Ядро этого тяжелого водорода состоит из одного протона и одного нейтрона (рис. 28).

Рис. 28. Ядро простого водорода состоит только из одного протона. В ядре тяжелого изотопа водорода дейтерия кроме протона имеется еще один нейтрон. У атомов обоих типов водорода вокруг ядра вращается только один электрон.

Каждый такой атом, как и атом простого водорода, имеет только один электрон. Дейтерий имеет более высокую плотность, чем легкий водород, но обладает почти идентичными химическими свойствами. В периодической таблице элементов Менделеева легкий водород и дейтерий располагаются вместе, и именно поэтому дейтерий и легкий водород называют изотопами от греческих слов «изос» (тот же) и «топос» (место).
