Н. — Ты собираешься измерить ток амперметром?

Л. — О, разумеется нет! Даже у самого чувствительного из микроамперметров стрелка отклонилась бы только в случае использования гигантской камеры, подверженной чудовищному облучению. На практике приходится сталкиваться с токами порядка миллионной доли микроампермера или даже еще меньше. Эти токи пропускают (рис. 30) через резисторы с чрезвычайно большими сопротивлениями (несколько тысяч или миллионов мегом), а разницу потенциалов на их выводах замеряют уже упоминавшимся электрометрическим усилителем, о котором мы еще будем говорить.

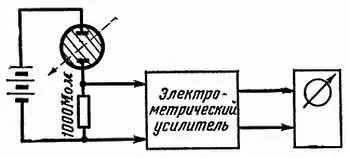

Рис. 30. Ядерные частицы, проходя через ионизационную камеру, ионизируют находящийся там газ, в результате чего начинает проходить очень небольшой ток. Падение напряжения, создаваемое этим током, измеряют на резисторе с очень большим сопротивлением.

Н. — Значит, твой метод с ионизационной камерой совсем нечувствительный?

Л. — Чувствительность мала, но она позволяет измерять излучения в очень широком диапазоне интенсивностей: от таких, которые человек без особого вреда выдерживает десятки часов до могущих убить его в одну минуту.

Н. — В последнем случае я предпочел бы держать ионизационную камеру на конце длинного шеста!

Л. — Нередко делают еще лучше — измерения поручают проводить управляемым по радио роботам. При измерении менее интенсивных излучений применяют счетчики Гейгера — Мюллера, в которых ионизирующие свойства используются иначе, чем в ионизационной камере.

Н. — Что это за инструмент?

Л. — Он чрезвычайно прост и представляет собой запаянную колбу, заполненную газом с низким давлением. В колбе находится металлическая трубочка, в которой проходит изолированный от нее провод (рис. 31). Если создать некоторую разность потенциалов между проводом и трубочкой, то получим…

Рис. 31. Счетчик Гейгера — Мюллера. Трубочка с натянутой по ее оси проволокой помещена в колбу, заполненную газом с низким давлением. Ионизация, вызываемая каждой ядерной частицей, приводит к электрическому пробою газа.

Н. — … ионизационную камеру.

Л. — Действительно, сходство большое, и наш счетчик можно было бы использовать как ионизационную камеру. Но приложенная разность потенциалов относительно велика — она близка к той, которая требуется для начала электрического разряда газа в колбе. Если ядерная частица пройдет через газ, она может вызвать электрический разряд.

Н. — Точно так же, как и в ионизационной камере.

Л. — Нет, и по двум причинам. Во-первых, разность потенциалов между двумя электродами достаточно высока, чтобы под воздействием местной ионизации, вызванной ядерной частицей, лавинообразно ионизировался весь газ в колбе и возник электрический разряд. Во-вторых, мы не ставим задачу измерять возникающий электрический ток, а стараемся лишь установить, сколько раз в секунду произошло это явление.

Н. — Так, значит, нам нужно сосчитать импульсы, а их может быть очень много. Это не очень практично. Но ты мне сказал, что ионизация становится общей под воздействием напряжения труба — провод, а как же она тогда гаснет?

Л. — Полезное замечание. Действительно, если не предпринять специальных мер, она не погаснет. Для этой цели можно использовать электронную схему, называемую схемой гашения, которая после импульса ионизации значительно снижает напряжение на выводах счетчика и тем самым вызывает деионизацию. Но наилучшее решение заключается во введении в находящийся в колбе газ небольшого количества паров спирта или брома; тяжелые молекулы примеси своей инерцией вызовут деионизацию газа в счетчике сразу же после его ионизации, получится самогасящийся счетчик. Посмотри, я принес с собой такой счетчик. Я подаю на него питание, а к выводам резистора, по которому протекает ток центрального проводника, подключен вход усилителя. Громкоговоритель на выходе усилителя позволит нам услышать импульсы. Я подношу к нашему счетчику кусочек уранита (руды, содержащей радий и уран); слышишь, как часто следует один за другим щелчки?

Н. — Да, но звук производит странное впечатление, это не музыкальная нота. Несомненно причина в том, что звук порождается импульсами, а не синусоидами.

Л. — Совсем нет, Незнайкин. Распады ядер атомов подчиняются только закону случая. Может случиться так, что в одну секунду произойдет только один распад, а в следующую — десять. Эти импульсы следуют один за другим так же неравномерно, как стучат капли дождя по крыше. Но тем не менее можно установить средний темп в виде количества ударов в минуту (если за минуту происходит достаточное количество распадов, чтобы мог проявиться закон больших чисел).

Н. — А теперь убери подальше свой уранит. Постой, здесь наверное спрятано какое-то радиоактивное вещество — щелчки продолжаются, правда они стали очень редкими.

Л. — То, что ты слышишь сейчас, Незнайкин, космические лучи, таинственные лучи, возникающие в верхних слоях атмосферы под воздействием прилетающих из звездного пространства частиц и падающих на нас, как непрерывный довольно слабый дождь. Они аналогичны гамма-излучению, но обладают большей проникающей способностью: несколько метров бетона не останавливает и 10 % космических лучей. Они причиняют много хлопот при измерениях, так как избавиться от них невозможно и приходится производить измерения с учетом наличия этих лучей, как если бы мы захотели производить измерения света, не имея возможности добиться в помещении полной темноты.
