Жан-Поль Эймишен - Электроника?.. Нет ничего проще!

Н. — Но тебе не следовало этого мне говорить. Непрерывно пронизывающие меня насквозь лучи не способствуют хорошему настроению.

Л. — Успокойся, Незнайкин. Космические лучи пронизывают тебя точно так же, как всегда пронизывали все человечество, но мы себя от этого хуже не чувствуем.

Н. — Ну, ладно, но скажи мне, какие лучи можно обнаружить твоим счетчиком?

Л. — Все лучи, обладающие ионизирующими свойствами и достаточной проникающей способностью, чтобы достичь трубочки счетчика: все виды гамма-лучей, бета-лучи с достаточной проникающей способностью (особенно, если стенка колбы счетчика тонкая) и даже некоторые виды альфа-лучей, если на конце счетчика сделано тонкое окошко из пропускающего эти лучи материала, например из слюды. Во всяком случае счетчик Гейгера — Мюллера представляет собой высокочувствительный измерительный прибор: он начинает вырабатывать импульсы, значительно учащенные по сравнению с импульсами, вызываемыми космическими лучами, уже при очень низких уровнях радиации, не представляющих никакой опасности для человека, например при радиации от небольшого количества радиоактивной руды. Поэтому эти счетчики используют в геологической разведке и в научных исследованиях для обнаружения излучения.

Н. — Так, значит, счетчик Гейгера — Мюллера самый чувствительный прибор для обнаружения ядерных излучений?

Л. — Нет, его рекорд по чувствительности побит сцинтилляционным счетчиком.

Н. — Что это за прибор? Мне кажется, что ты уже упоминал о нем, когда рассказывал о фотоэлементах с умножением электронов?

Л. — Действительно. Здесь используется кристалл или кусочек специальной пластмассы, обладающей свойством давать вспышку света при попадании ядерной частицы. Этот кристалл помещается рядом с фото катодом фотоумножителя (рис. 32).

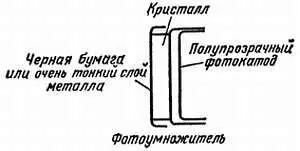

Рис. 32. Ядерные частицы проходят через черную бумагу или тонкий слой металла (их задача не пропустить свет) и попадают на кристалл. На каждую частицу кристалла воздействуют вспышкой света, обнаруживаемой фотоумножителем, на который наклеен кристалл.

Фото катод закрыт от воздействия постороннего света черной бумагой или каким-либо иным непрозрачным слоем, через который должны пройти частицы прежде, чем попасть на кристалл. Ток фото у множителя складывается из серии импульсов, средний ритм следования которых и замеряется. Этот метод настолько чувствителен, что он позволяет обнаруживать радиоактивные руды с движущегося автомобиля или с самолета, пролетающего над обследуемой местностью. Кроме того, сцинтилляционный счетчик на каждую частицу вырабатывает импульс, пропорциональный ее энергии, тогда как у счетчика Гейгера все импульсы одинаковые. Это свойство позволяет производить измерение энергетического спектра изучаемых частиц.

Об измерениях в ядерной технике можно было бы, разумеется, написать целые тома, но я полагаю, что для себя мы уже исчерпали эту тему.

Н. — Я с тобою не согласен и пока еще не чувствую себя истощенным… Ты ничего не рассказал ни об обнаружении нейтронов, ни об использовании изотопов, ни об ином, кроме техники безопасности, использовании измерений радиоактивности, как, например, в геологической разведке или в научных исследованиях.

Л. — Постараюсь ответить на твои вопросы по порядку. Начну с нейтронов; установлено, что, сталкиваясь с атомом бора, они вызывают серию ядерных реакций, сопровождающихся гамма-излучением. Поэтому для обнаружения нейтронов достаточно покрыть пластинку борной кислотой и поместить ее рядом с ионизационным или сцинтилляционным счетчиками.

Н. — В самом деле, это представляется мне очень простым.

Л. — Радиоактивные изотопы представляют собой вещества, искусственно создаваемые путем бомбардировки нормальных атомов колоссальным потоком нейтронов, получаемым, например, в ядерном реакторе. Эти нейтроны могут проникнуть в атом и врасти в его ядро. Полученный таким образом новый изотоп часто бывает неустойчивым и радиоактивным. Он повсюду сопровождает нормальное вещество, но испускает ядерные лучи, которые позволяют его заметить. Например, при нейтронном облучении в реакторе куска стали, скажем, поршневого кольца, образуются атомы радиоактивного изотопа железа. Измеряя радиоактивность масла, используемого для смазки двигателя, в котором установлено такое кольцо, можно определить степень его износа. С помощью радиоактивных изотопов удалось нанести на атомы своеобразную метку, и атомы перестали быть анонимными, как раньше. Метка позволяет посредством физических измерений следить за атомами, точно так же как кольцо с номером на лапке позволяет опознать почтового голубя. Таким же образом можно проследить распределение йода (к которому подмешано небольшое количество радиоактивного изотопа йода) при заболевании щитовидной железы; если обвести вокруг тела больного счетчиком Гейгера, то он покажет, где сосредоточен радиоактивный, а следовательно, и обычный йод. Я думаю, что этим я ответил на твой третий вопрос. Попутно отмечу, что радиоактивные изотопы используются для просвечивания непрозрачных для обычного света предметов.

Так, например, ты можешь измерить уровень жидкости в непрозрачном стальном баке, если с одной стороны поместить источник радиоактивного излучения, а другой стороны — счетчик Гейгера (рис. 33); чем выше уровень жидкости, тем сильнее поглощается излучение. Таким же образом можно измерить толщину выходящего из прокатного стана стального листа — достаточно лишь определить, какая часть ядерного излучения прошла через этот стальной лист.

Рис. 33. Даже в непрозрачном баке можно измерить уровень жидкости. В зависимости от высоты уровня жидкость больше или меньше поглощает ядерное излучение источника; прошедшее излучение измеряется счетчиком.
