Л. — Задавая свой вопрос, я имел в виду не эти недостатки, а несовершенства электрической схемы.

Н. — Тогда, я полагаю, что ты намекаешь на вносимые усилителем искажения и на то, что его полоса пропускания не так широка, как хотелось бы, иначе говоря, на то, что иногда усилитель пропускает очень высокие и очень низкие частоты не так хорошо, как средние.

Л. — Ты совершенно правильно сформулировал мою мысль. Если вдуматься, то несомненно заметишь, что оба эти недостатка возникают вследствие изменения коэффициента усиления. Плохая передача слишком высоких или слишком низких частот определяется изменением усиления в зависимости от частоты. Если бы усиление изменялось в зависимости от амплитуды, то возникали бы нелинейные искажения.

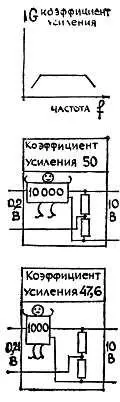

А теперь посмотри изображенную на рис. 145 схему: новый коэффициент усиления очень близок к 50 (10 в на выходе при 201 мв на входе). Представь себе, что в силу каких-то причин коэффициент усиления усилителя снизился в 10 раз. Тогда для получения на выходе 10 в на вход нужно подать уже не 1 же, а 10 мв. Но в этом случае напряжение βU вых останется, как и раньше, 200 мв. В этих условиях для получения U = 10 мв необходимо увеличить напряжение U вх с 201 до 210 мв. Иначе говоря, новый коэффициент усиления всего устройства теперь будет не 50, а 10/0,21 = 47,6, что соответствует снижению по сравнению с первоначальной величиной примерно на 4,2 %. Как ты видишь, при очень большом изменении коэффициента усиления усилителя коэффициент усиления всего устройства изменился незначительно. Следовательно, наша схема позволила сделать коэффициент усиления весьма стабильным.

Н. — Но коэффициент усиления будет стабильным только при условии сохранения на неизменном уровне ослабления сигнала, вносимого аттенюатором.

Л. — Очень хорошее замечание. Но не забывай, что получить в высшей степени стабильное ослабление совсем нетрудно. Такую задачу можно, например, выполнить с помощью делителя напряжения на резисторах, введя в него в случае надобности небольшие конденсаторы для компенсации вредного воздействия паразитных емкостей. Очень легко сделать аттенюатор, делящий напряжение в 50 раз в очень широкой полосе частот и при сильно изменяющихся значениях входного напряжения. Иначе говоря, теперь коэффициент усиления всего устройства U вых / U вх равен обратному коэффициенту ослабления аттенюатора, т. е. 1/ β . Таким образом, нам удалось сделать коэффициент усиления исключительно стабильным. [21] Это следует из соотношения U вх ~= βU вых или U вых / U вх ~= 1/ β . ( Прим. ред .)

Н. — Я пришел в восторг от знакомства с этой системой. Ты только что дал решение одной проблемы, с которой мне недавно пришлось столкнуться. Я захотел сделать усилитель с коэффициентом усиления 1000, чтобы превратить свой вольтметр в милливольтметр. Такой усилитель я сделал, но мне очень мешало значительное изменение коэффициента усиления из-за колебаний напряжения сети или старения ламп.

Л. — В самом деле это идеальное решение для создания усилителя для измерительной аппаратуры. Как видишь, Незнайкин, введение отрицательной обратной связи позволило превратить обычный усилитель в точный измерительный прибор. Необходимо сказать, что, если мы научились делать усилители с очень высоким коэффициентом усиления, то значительно труднее, не прибегая к отрицательной обратной связи, получить коэффициент усиления, укладывающийся в заданные пределы, когда нижняя и верхняя границы очень близки одна к другой.

Очень часто от выполнения такой задачи отказываются и ограничиваются тем, что делают коэффициент усиления выше некоторого минимума, что в принципе весьма просто. А теперь мне остается добавить, что отрицательная обратная связь вносит в схему и другие улучшения. Она снижает паразитные шумы усилителя, и в частности, свист, создаваемый плохо отфильтрованным напряжением питания.

Н. — Превосходно, но я не понимаю, каким образом ей это удается.

Л. — Дело в том, что этот паразитный шум дает нам некоторое напряжение, которое накладывается на выходное напряжение U вых , как бы источник паразитного напряжения включили последовательно выходу усилителя; аттенюатор передает на вход разностной схемы часть этого паразитного напряжения, откуда он попадет на вход усилителя, благодаря чему в выходном напряжении усилителя появляется своеобразная составляющая, которая противодействует этому паразитному напряжению и значительно его ослабляет. Я не стану тебе показывать расчеты вносимого улучшения (кстати сказать, они очень простые), а посоветую только запомнить, что в итоге паразитное напряжение оказывается разделенным на некоторую величину β k , которую называют коэффициентом отрицательной обратной связи . В нашем числовом примере этот коэффициент равен 200 [22] k = ( U вых / U ), что в указанном примере составляет 10 000, следовательно, β k = 0,02·10 4 = 200/ ( Прим. ред .) .

Н. — Чудесно! Значит, если усилитель ужасно свистит, его можно полностью успокоить отрицательной обратной связью?

Л. — Совершенно верно. Но на этом приятные для тебя сюрпризы не заканчиваются. Воздействие отрицательной обратной связи проявляется еще в снижении выходного сопротивления. Если нагрузка потребляет некоторый ток на выходе усилителя, то напряжение U вых проявляет тенденцию к снижению из-за наличия в усилителе выходного внутреннего сопротивления. Это снижение в известной мере напоминает паразитное напряжение вроде напряжения свиста, о котором мы только что говорили. Отрицательная обратная связь оказывает противодействие этому снижению и значительно его уменьшает. В результате этого выходное внутреннее сопротивление усилителя оказывается разделенным на тот же самый коэффициент β k . Можно также доказать, что отрицательная обратная связь сильно повышает входное сопротивление этого усилителя — оно умножается на коэффициент β k .

Н. — Изумительно! Эта отрицательная обратная связь все устраивает к лучшему!

Л. — Действительно, она многое устраивает весьма удачно. Однако, применяя отрицательную обратную связь, необходимо проявлять определенную осторожность. Вырабатываемое нашим усилителем выходное напряжение U вых в принципе находится в фазе с напряжением U . На высоких частотах может произойти определенный сдвиг фазы, и если различие в фазе между выходным и входным напряжением достигнет 180°, отрицательная обратная связь превратится в положительную. Тогда взамен положительных качеств отрицательной обратной связи мы получим все недостатки положительной, правда, эти недостатки сопровождаются увеличением коэффициента усиления, но это может принести пользу, если усиление на частотах, где сдвиг фазы достиг 180°, не очень большое. В противном случае устройство начинает генерировать. Чем выше коэффициент отрицательной обратной связи мы хотим получить, тем больше внимания следует уделить проблеме сдвига фазы.
