Дифференциальный усилитель может также работать и в других схемах управления по входам и отбора сигнала на выходе, на рис. 6.31, б представлена схема с одним несимметричным входом и симметричным выходом. Схема такого типа может быть использована в качестве симметрирующей схемы. Еще одна схема (рис. 7.31, в ) служит для преобразования симметричного входного сигнала в несимметричный выходной сигнал. Эта схема характеризуется наличием двух входов и одного несимметричного выхода.

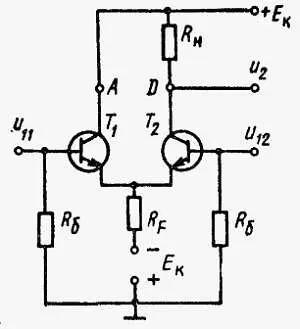

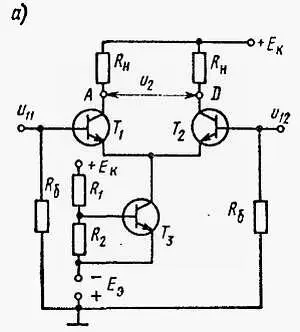

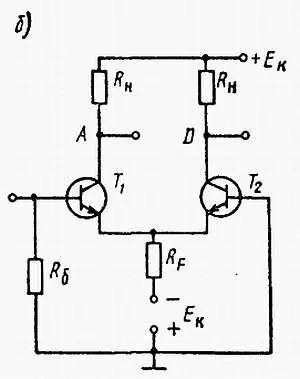

Рис. 7.31. Дифференциальные усилители с питанием от источника тока ( а), с одним асимметричным входом и с симметричным выходом ( б) и с двумя входами и асимметричным выходом ( в)

Дифференциальные усилители нашли применение в технике интегральных микросхем при создании многокаскадных усилительных схем. Техника интегральных микросхем позволяет получать транзисторы и резисторы с очень хорошей воспроизводимостью. Благодаря этому сохраняется симметрия дифференциальных усилителей, являющаяся основой автоматической компенсации дрейфа, заключающейся в вычитании дрейфов двух симметричных трактов усиления. В этом случае проблема дрейфа имеет принципиальное значение, поскольку в интегральных микросхемах обычно применяется непосредственная связь последовательных каскадов дифференциальных усилителей. Этот вид связи устраняет проблему пропускания низких частот, связанную с конденсаторами связи. Использование конденсаторов с большой емкостью, а следовательно, и с большими геометрическими размерами свело бы на нет все преимущества малых габаритных размеров интегральных микросхем.

В интегральных микросхемах вместо резисторов R Fв эмиттерной цепи дифференциальных усилителей, которые показаны в схемах на рис. 7.30 и 7.31, б и в , обычно используется третий транзистор, как показано на рис. 7.31, а .

Кроме интегральных микросхем дифференциальные усилители на дискретных элементах нашли применение в качестве усилителей постоянного тока и симметрирующих усилителей. Их также широко используют в измерительных приборах для получения сигнала, пропорционального разности двух входных напряжений. Примером этого может служить использование дифференциальной схемы на входе современного осциллографа.

Это усилитель, состоящий из двух ступеней, из которых первая работает в схеме с ОК или ОЭ, а вторая — в схеме с ОС или ОБ.

На рис. 7.32 показаны два варианта каскодной схемы.

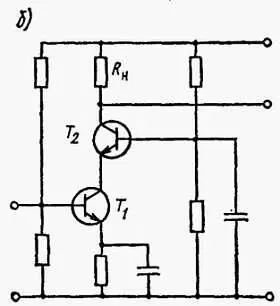

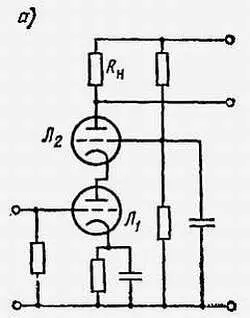

Рис. 7.32. Ламповая ( а) и транзисторная каскодные схемы ( б)

Ламповый (триодный) вариант каскода часто использовался во входных каскадах широкополосных усилителей из-за своих полезных свойств. Нагрузкой первой ступени служит малое входное сопротивление ступени с общей сеткой, что благоприятно влияет на стабильность первой ступени.

Анализируя усиление этой схемы, можно прийти к выводу, что оно зависит только от параметров первой лампы и сопротивления нагрузки второй лампы К u= S· Z н.В общем случае можно утверждать, что каскод обладает усилительными достоинствами и стабильностью пентода и шумовыми свойствами триода. Малые шумы схемы являются следствием того, что на входе находится триод, характеризующийся малым эквивалентным шумовым сопротивлением. При большом значении крутизны Sэквивалентное шумовое сопротивление может быть немного меньше, чем шумовое сопротивление пентода с такой же крутизной.

В транзисторной схеме большая часть усиления по току связана с первым каскадом, а шумы этого каскада превышают шумы каскада с ОБ. В результате этого в транзисторной схеме не наблюдаются выходные шумовые свойства, которыми характеризуется ламповый каскад. Именно поэтому каскодные схемы на транзисторах используются относительно редко.

Регулировка усиления является процессом, обеспечивающим постоянные условия работы отдельных каскадов усилителя. Если сигнал от источника, управляющего усилителем, велик, то существует возможность насыщения усилителя, причем это насыщение наступает в каскаде, в котором управляющий сигнал превышает максимально допустимый уровень возбуждения.

Регулировку усиления можно осуществить двумя способами: либо изменением крутизны Sактивного элемента, либо использованием делителя для управляющего сигнала. Для осуществления первого способа необходимы лампы или транзисторы с особыми характеристиками, крутизна которых зависит от выбора рабочей точки. Подавая на сетку или базу разное постоянное напряжение, можно изменить крутизну характеристики, а следовательно, и коэффициент усиления усилителя. Такой метод регулировки обычно используется в усилителях высокой частоты. Регулирующее напряжение вырабатывается схемой автоматической регулировки усиления (АРУ). В усилителях звуковых частот и широкополосных обычно применяют второй способ регулировки, основанный на делении управляющего сигнала. Такой способ регулировки осуществляют благодаря применению ступенчато го делителя напряжения или переменного резистора, расположенного в тракте усиления. Из-за шумов выбирается такая точка тракта, в которой уровень сигнала уже достаточно велик. В усилителях звуковых частот такой точкой является обычно выход предусилителя напряжения, который возбуждает выходной мощный каскад.

На рис. 7.33 представлена схема, поясняющая принцип регулировки усиления с помощью переменного резистора. Напряжение между движком переменного резистора и массой является возбуждающим; оно подводится к усилителю. Если движок находится в верхнем положении, то на сетке или базе транзистора усилителя действует полное входное напряжение. В нижнем положении движка происходит его «соединение» с массой схемы, в результате усилитель не усиливает.

Рис. 7.33. Потенциометр как регулятор усиления
