В результате фазовых сдвигов в некоторых диапазонах частот, обычно на краях усиливаемой полосы, связь из отрицательной может стать положительной, и тогда усиление схемы возрастает. Если ОС является положительной и достаточно сильной, то усиление может возрасти до бесконечности, и тогда усилитель превращается в генератор, генерирующий собственные колебания. О таком усилителе говорят, что он нестабильный. Вероятность (опасность) нестабильности увеличивается с ростом ОС (большее произведение фактора обратной связи β fК u) и фазовых сдвигов в цепи ОС. Поэтому вероятность нестабильности больше в схемах с большим усилением и сильной связью, охватывающей несколько каскадов.

Борьба с нестабильностью усилителей в ООС заключается в ограничении числа каскадов, охваченных цепью ОС, до трех, а также на соответствующем формировании частотных характеристик усилителя. Главным принципом в этом случае является дополнительное уменьшение коэффициента усиления на границах, полосы пропускания, т. е. на тех частотах, для которых в результате фазовых сдвигов ООС превращается в ПОС. Тогда при меньших коэффициентах усиления, несмотря на ПОС, паразитные колебания не возникают, поскольку связь очень слабая.

Отрицательная обратная связь позволяет улучшить свойства схемы благодаря следующим преимуществам: уменьшение чувствительности усиления к изменению параметров элементов, режимов питания и внешних факторов; уменьшение нелинейных искажений; возможность формирования частотных характеристик, возможность изменения входного и выходного сопротивлений. К недостаткам ООС относятся уменьшение коэффициента усиления и возможность нестабильности схемы.

Цепи ООС классифицируют исходя из способов снятия выходного сигнала и его подачи на вход.

По способу снятия выходного сигнала различают связь по напряжению, в которой выходной сигнал пропорционален выходному напряжению, и связь потоку, характеризующуюся пропорциональностью выходному току.

По способу подачи выходного сигнала на вход различают последовательную связь, при которой обратный сигнал подается последовательно со входным сигналом, и параллельную связь, при которой выходной сигнал цепи ОС вводится параллельно с входным сигналом.

В связи с этим можно выделить четыре основные цепи ООС: по напряжению, параллельного типа; по напряжению, последовательного типа; потоку, последовательного типа; потоку, параллельного типа.

Усилительный каскад с ООС по напряжению параллельного типа показан на рис. 8.3.

Рис. 8.3. Усилитель с параллельной ООС по напряжению

Напряжение, возникающее на коллекторе, в схеме с ОЭ сдвинуто на 180° по отношению к напряжению, действующему на базе, и с помощью R fC f-цепочки снова подается на базу.

Конденсатор C fразделяет лишь постоянные потенциалы, действующие на коллекторе и базе. Резистор R fсовместно с сопротивлением, включенным между базой и массой, а следовательно, учитывающий как резистор R 1и сопротивление источника, так и входное сопротивление транзистора, образует делитель обратного напряжения, который определяет коэффициент β f. Источники напряжения ОС и входного сигнала, поданного на базу через конденсатор C 1, включены параллельно.

Из такого способа возбуждения и следует название цепи ОС: по напряжению параллельного типа. Для цепей этого типа характерно уменьшение входного и выходного сопротивлений. Параллельная связь по напряжению часто используется в качестве многокаскадной связи, примеры которой представлены на рис. 8.4, а и б . В схеме рис 8 4, а , состоящей из двух транзисторов, напряжение ОС снимается с вторичной обмотки трансформатора с встречной навивкой обмоток, что обозначено соответствующим расположением точек). Таким образом обеспечивается соответствующая полярность напряжения ОС.

В трехтранзисторной схеме (рис. 8.4, б ) благодаря соответствующей фазе напряжения на выходе имеется возможность непосредственной подачи напряжения ОС (на вход схемы — прим. перев .).

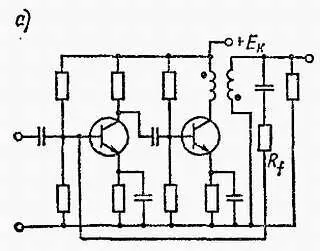

Рис. 8.4.Многокаскадные усилители с параллельной ООС по напряжению:

а— двухкаскадный; б— трехкаскадный

Типовая схема последовательной ОС по напряжению представлена на рис. 8.5.

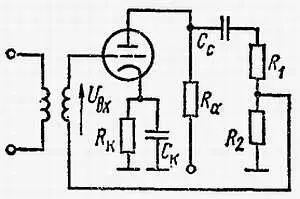

Рис. 8.5. Усилитель с последовательной ООС по напряжению

Выходное напряжение, полярность которого противоположна напряжению на управляющей сетке лампы, делится с помощью делителя напряжения R 1R 2. Часть выходного напряжения, действующая на резисторе R 2, является напряжением ОС. Это напряжение подводится к входной цепи благодаря соединению средней точки делителя с нижним концом вторичной обмотки трансформатора, т. е. последовательно с входным напряжением. Сумма этих двух напряжений является входным напряжением усилителя.

Другие схемы с ООС рассматриваемого типа показаны на рис. 8.6.

Во всех трех схемах напряжение ОС подается в цепь катода синфазно с управляющим напряжением. Поскольку эффективное входное напряжение усилителя является разностью переменных напряжений, действующих на сетке и катоде, условия питания аналогичны тем, которые имеют место при последовательном соединении двух источников переменного напряжения, из которых одно (соответствующее переменному напряжению на катоде) имеет противоположную полярность по отношению к другому.

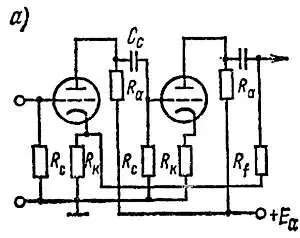

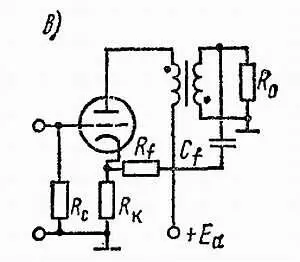

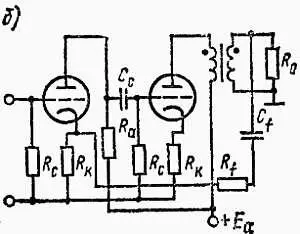

Рис. 8.6. Усилители с последовательной ОС по напряжению:

а— двухламповая схема: б— двухламповая с трансформатором, не инвертирующим фазу; в— одноламповая с фазоинвертирующим трансформатором
