И. Хабловски - Электроника в вопросах и ответах

Отрицательная обратная связь (ООС) — это связь, при которой фаза напряжения, подведенного с выхода на вход схемы, является противоположной по сравнению с фазой входного напряжения.

Отрицательная обратная связь вызывает уменьшение коэффициента усиления усилителя. Это следует из того, что в схеме с ООС поданная на вход часть выходного напряжения имеет фазу, противоположную фазе входного напряжения, и поэтому вычитается из него. В результате на входе усилителя действует меньшее напряжение, чем при отсутствии ООС. При этом выходное напряжение также имеет меньшее значение. Поскольку источник сигнала не охвачен цепью ОС, то при том же самом напряжении источника получаем меньшее выходное напряжение, т. е. усиление схемы уменьшается.

К аналогичному выводу приходим, анализируя основное выражение для коэффициента усиления схемы с ОС

В случае ООС знак коэффициента β fотрицателен. В связи с этим формула для коэффициента усиления усилителя с ООС изменяется и принимает следующий вид:

Предположим, что имеется усилитель, коэффициент усиления которого без ОС составляет 100, и вводится ОС β f = 0,1. Подставляя эти значения в уравнение, получаем

К' u = 100/(1 + 0,1·100) = 100/11 = 9,09

и, следовательно, значительное уменьшение коэффициента усиления.

Да. Использование ООС в усилителе вызывает уменьшение нижней граничной частоты f ни увеличение верхней граничной частоты f в. Новые граничные частоты f' ни f' в зависят, как и коэффициент усиления, от выражения (1 + β fК u). Можно показать, что

f' н = f н/(1 + β fК u)

f' в = f в·(1 + β fК u)

Если усилитель имеет коэффициент усиления 40 и верхнюю граничную частоту 8 кГц, то после применения ООС с коэффициентом β f = 0,05 получаем новый коэффициент усиления, равный 40/(1 + 2) или 13,3, а также граничную частоту, равную 8·(1 + 2), т. е. 24 кГц. Видно, что коэффициент усиления усилителя снизился в 3 раза, но в такое же число раз возросла ширина полосы. Отсюда следует важный вывод, имеющий общий характер: произведение коэффициента усиления на ширину полосы усилителя (т. е. произведение GBили KΔf) является постоянной величиной.

Да. Отрицательная обратная связь позволяет получить такие амплитудные характеристики которые было бы трудно получить в схемах без ОС. Например, если хотим, чтобы амплитудная характеристика возрастала с ростом частоты, достаточно использовать цепь ОС, в которой коэффициент β fубывает с частотой. Вместе с уменьшением коэффициента β fуменьшается ОС и в результате усиление возрастает. Примером реализации такой схемы может служить усилитель, в котором сигнал ОС снимается с конденсатора в резистивно-емкостном делителе.

Отрицательная обратная связь в принципе не улучшает отношение сигнал/шум, поскольку шумы или помехи, возникшие на входе схемы, уменьшаются в той же степени, что и полезный сигнал.

В то же время ООС уменьшает влияние паразитных сигналов, возникших внутри цепи ОС, в том числе гармоник. Влияние их уменьшается тем сильнее, чем ближе к выходу усилителя они появляются. Содержание гармоник h fусилителя с ОС и К Гf— без ОС связаны зависимостью

Кроме того, ООС вызывает линеаризацию динамической характеристики усилителя.

Отрицательная обратная связь уменьшает чувствительность коэффициента усиления к изменению параметров элементов, входящих в состав усилителя, питающих напряжении и внешних факторов. Эта чувствительность уменьшается в (1 + β fК u) раз. Иначе говоря, стабильность коэффициента усиления улучшается в (1 + β fК u) раз по сравнению со стабильностью усилителя без ООС. В предельном случае сильной ООС, когда β fК u>> 1, коэффициент усиления усилителя выражается простой зависимостью К' u= 1/ β f. Из этой зависимости следует, что коэффициент усиления перестает зависеть от активных элементов, используемых в усилительном тракте, и, следовательно, не зависит от изменений их характеристик, свойств элементов (за исключением цепи ОС), а также колебаний напряжения питания.

Результирующий коэффициент усиления усилителя определяется лишь параметрами пассивных элементов цепи ОС. Если обеспечивается стабильность этих элементов, стабильность коэффициента усиления может быть очень высокой.

Да, поскольку подключение к усилителю цепи ООС изменяет условия работы усилителя по входу и выходу. Свойства схемы с ОС, в том числе входное и выходное сопротивления, зависят от способа снятия обратного сигнала с выхода схемы и его подачи на вход. При рассмотрении схем с ОС увидим, как изменяются эти сопротивления.

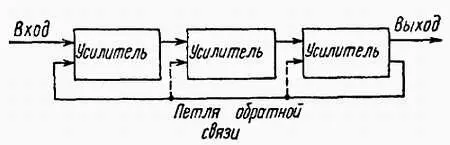

Да. Хотя чаще всего используется так называемая локальная связь, охватывающая один каскад. Во многих усилителях применяются цепи ОС, в которых сигнал ОС, полученный в последнем каскаде, подастся на первый каскад. Структурная схема такого усилителя показана на рис. 8.2. Пунктирной линией обозначены ответвления цепи, поскольку ОС может охватывать также и другие выбранные каскады в усилительной цепочке.

Рис. 8.2. Обратная связь, охватывающая несколько каскадов

В принципе да, однако однозначно ответить на этот вопрос невозможно. Правильнее было бы сказать, что хорошо сконструированный и изготовленный усилитель с ООС является устойчивым. Рассматривая схемы с ООС в общем, можно сказать, что в определенных диапазонах частот существует возможность неустойчивости этих схем. Это следует из того, что коэффициент усиления усилителя является комплексным. Он характеризуется модулем (абсолютным значением) и углом фазового сдвига. В связи с этим нельзя говорить об ООС во всем диапазоне частот, усиливаемых усилителем.
