Виктор Борисов - Юный радиолюбитель [7-изд]

Его входной настраиваемый контур образуют катушка L1 магнитной антенны W1 и конденсатор переменной емкости С1. Через катушку связи L2 сигнал радиостанции подается на базу транзистора V1 первого каскада усилителя РЧ. Коллекторной нагрузкой транзистора этого каскада служит катушка L3. Через катушку связи L4, образующую с катушкой L3 высокочастотный трансформатор, усиленный сигнал поступает на базу транзистора V2 второго каскада приемника.

Второй каскад приемника рефлексный. В связи с этим в коллекторной цепи его транзистора две нагрузки: высокочастотная, роль которой выполняет дроссель L5, и низкочастотная — резистор R5. С дросселя L5 сигнал станции, усиленный двумя каскадами, подается через конденсатор С4 на диод V3, a колебания звуковой частоты, создающиеся на нем, — на базу транзистора V2 (через резистор R4 и катушку L4). Следовательно, каскад на транзисторе V2 является вторым каскадом усиления колебаний радиочастоты и первым каскадом усиления колебаний звуковой частоты.

С резистора R5 сигнал звуковой частоты поступает (через конденсатор С5) на базу транзистора V4 второго каскада усилителя 3Ч, нагруженного на первичную обмотку I межкаскадного трансформатора Т1, а с его вторичной обмотки II — на базы транзисторов V5 и V6 выходного двухтактного усилителя мощности. Усиленные колебания звуковой частоты преобразуются головкой В1 в звук.

Коротко о назначении некоторых других элементов этого приемника. Через резистор R1 на базу транзистора V1 подается напряжение смещения. Конденсатор С2 замыкает базовую цель этого транзистора по высокой частоте и разрывает ее для постоянного тока. Напряжение смещения на базу транзистора V2 снимается с делителя, образуемого резисторами R3, R4 и диодом V3 и подается на базу через катушку L4. Диод V3 включен в прямом направлении, поэтому он приоткрыт, что улучшает работу детектора при слабых сигналах радиостанций. Одновременно резистор R4 совместно с конденсатором С3 образуют фильтр, преграждающий путь высокочастотной составляющей продетектированного сигнала ко входу рефлексного каскада.

Резистор К7 — элемент цепи смещения транзистора V4. Конденсатор С7 создает между коллекторной и базовой цепями этого транзистора отрицательную обратную связь по переменному току, предотвращающую возбуждение каскада на высших звуковых частотах. Резисторы R8-R10 образуют два взаимосвязанных делителя, создающих на базах транзисторов выходного каскада напряжение смещения, устраняющие искажения типа ступенька. Конденсатор С9, показанный на схеме штриховыми линиями, включают в том случае, если приемник самовозбуждается.

В набор, который можно приобрести в магазине культтоваров или выписать через торговую базу «Посылторга» входят все необходимые для сборки приемника детали, узлы и материалы, включая и дополнительные резисторы для подгонки режимов транзисторов, а также динамическая головка В1 типа 0,2ГД-1. Конденсатор переменной емкости C1 контура магнитной антенны, кронштейн для батареи «Крона» и пластинчатый выключатель питания S1 уже вмонтированы в полистироловый корпус будущего приемника. В заготовке монтажной платы из листового гетинакса предусмотрены отверстия под магнитную систему головки, под трансформаторы, корпуса транзисторов, опорные точки монтажа и винты крепления платы в корпусе. Обладатель набора должен, кроме монтажа, намотать на бумажных каркасах, которые с небольшим трением можно было бы перемещать по ферритовому стержню, катушки L1 и L2, на ферритовых кольцах — высокочастотные трансформаторы L3, L4 и дроссель L5 и, конечно, наладить смонтированный приемник.

Внешний вид «Мальчиша» и компоновка узлов и деталей в его корпусе показаны на рис. 213, а схема соединения деталей на монтажной плате на рис. 214.

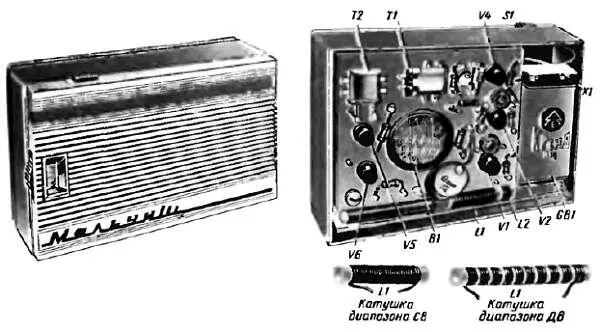

Рис. 213. Внешним вид и конструкция приемника « Мальчиш»

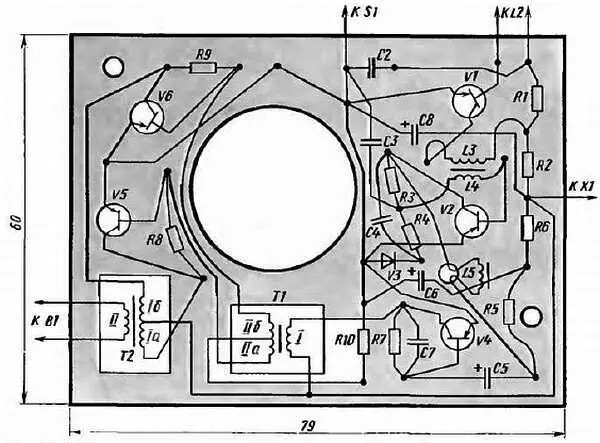

Рис. 214. Монтажная плата и соединения деталей на ней

Габариты приемника таковы, что он умещается в кармане. Но подобный приемник, если он тебя заинтересует, можно смонтировать и из имеющихся у тебя деталей. Надо только постараться сохранить примерно такую же компоновку деталей, иначе приемник может возбудиться, а борьба с возбуждением в четырехкаскадном рефлексном приемнике дело довольно сложное.

Стержень магнитной антенны из феррита 400НН или 600НН может быть круглым или плоским безразлично. Катушка L1 средневолнового приемника должна содержать 65–70 витков, длинноволнового — 200 витков, намотанных десятью секциями по 20 витков в каждой секции, а катушка связи 2 — соответственно 3–4 и 8-10 витков провода ПЭВ-1 0,1–0,15.

Катушки L3 и L4 высокочастотного трансформатора и дроссель L5 намотай, пользуясь проволочным челноком, на кольцах из феррита 600НН проводом ПЭВ-1 0,1: катушка L3 содержит 100 витков, намотанных равномерно по всему кольцу, L4-10 витков (можно увеличить до 40–50 витков), дроссель L5 — 200 витков. Эти детали приклей к плате клеем БФ-2.

В первых двух каскадах приемника можно использовать любые маломощные высокочастотные транзисторы структуры р-n-р (П401-П403, П416, П422, ГТ308, ГТ309, ГТ310), в двух других — любые маломощные низкочастотные, такой же структуры (МП39-МГ142). Высокочастотный транзистор с большим коэффициентом передачи тока h 21Э используй в первом каскаде, а с меньшим — во втором. Для выходного двухтактного каскада отбери транзисторы с одинаковыми или возможно близкими значениями этого параметра.

Межкаскадный и выходной трансформаторы Т1 и Т2 такие же, как в описанном в двенадцатой беседе трехкаскадном усилителе 3Ч.

Монтаж приемника, особенно второго и третьего каскадов, очень плотный. Настолько плотный, что неловкое движение паяльником может привести к порче детали. Здесь могут появиться и случайные соединения деталей и монтажных проводников. Поэтому закончив монтаж, внимательно осмотри его и при обнаружении мест возможных замыканий деталей немного раздвинь их.

На налаживание, возможно, придется затратить несколько часов, поэтому «Крону» на это время лучше заменить двумя последовательно соединенными батареями 3336Л, обладающими большей емкостью, или сетевым блоком питания. Вначале второй каскад используй только дли усиления колебаний радиочастоты. Для этого отключи резистор R4 от точки соединения резистора R3, катушки L4. конденсатора С3 и подключи его к выводу анода диода V3. Левый (по схеме) вывод конденсатора С5 отключи от резистора R5 и дросселя L5 и подключи к катоду диода V3. Получится не рефлексный приемник 2-V-2. Замкни проволочной перемычкой выводы катушки L2 и подключи параллельно разомкнутым контактам выключателя миллиамперметр на ток 30–50 мА. Прибор должен показать ток не более 10 мА. Если ток значительно больше, значит, в монтаже есть ошибки или электролитический, конденсатор С8 имеет большой ток утечки.
