Затем измеряй и, если надо, устанавливай рекомендуемые режимы работы транзисторов. Суммарный ток покоя транзисторов V5 и V6 выходного каскада устанавливай одновременным подбором резисторов R8 и R9 одинаковых номиналов, а коллекторные токи транзисторов V1, V2, V4 — подбором резисторов R1, R3, R7 соответственно.

После проверки и подгонки токов транзисторов сними перемычку с выводов катушки L2 и, вращая ручку-диск конденсатора переменной емкости и одновременно поворачивая приемник в горизонтальной плоскости, настрой приемник на какую-нибудь станцию. При слабой слышимости подключи к входному контуру (через конденсатор емкостью 47–68 пФ) внешнюю антенну, например отрезок провода длиной 5–6 м. Если прием будет сопровождаться свистом, попробуй поменять местами выводы катушек L2, L3, дросселя L5, отодвинь каркас с катушкой L2 подальше от катушки L1. Затем восстанови рефлексный каскад, отключи внешнюю антенну и снова настрой приемник на ту же станцию. Если при этом появятся свисты, устраняй их изменением положений высокочастотных трансформатора и дросселя относительно друг друга и магнитной антенны, включением конденсатора С9.

Заключительный этап — подбор оптимальной связи между входным контуром и усилителем РЧ. Изменяя расстояние между катушками L1 и L2 и, если надо, число витков катушки L2, добейся наиболее громкого и неискаженного радиоприема во всем диапазоне перекрываемых приемником радиочастот.

* * *

Приемник прямого усиления был и видимо, долго еще будет оставаться одним из важнейших этапов творческого становления радиолюбителя. Но этой беседой разговор о приемниках этого класса я не заканчиваю. Он будет продолжен в беседах, посвященных применению электронных ламп и интегральных микросхем.

В свое время электронная лампа совершила в радиотехнике подлинную революцию коренным образом изменила конструкции передающих и приемных устройств, увеличила дальность действия их, позволила радиотехнике сделать гигантский шаг вперед и занять почетное место буквально во всех областях науки и техники, производства, в нашей повседневной жизни. Но и сейчас, когда в радиоэлектронных устройствах в основном используются полупроводниковые приборы и интегральные микросхемы различного назначения, электронные лампы продолжают «трудиться» во многих радиовещательных приемниках, радиолах, магнитофонах, телевизорах. Поэтому-то я и решил познакомить тебя с устройством и работой этих «ветеранов» радиотехники, с некоторыми любительскими конструкциями на электронных лампах.

Любая электронная лампа, или, короче, радиолампа, представляет собой стальной, стеклянный или керамический баллон, внутри которого на металлических стойках укреплены электроды. Воздух из баллона лампы откачивают через небольшой отросток в нижней или верхней части баллона. Сильное разрежение воздуха внутри баллона — вакуум — непременное условие для работы радиолампы.

В каждой радиолампе обязательно есть катод — отрицательный электрод, являющийся источником электронов в лампе, и анод — положительный электрод. Катодом может быть вольфрамовый волосок, подобный нити накала электролампочки, или металлический цилиндрик, подогреваемый нитью накала, а анодом — металлическая пластинка, а чаще коробочка, имеющая форму цилиндра или параллелепипеда. Вольфрамовую нить, выполняющую роль катода, называют также нитью накала.

На схемах баллон лампы условно обозначают в виде окружности, катод — дужкой, вписанной в окружность, анод — короткой чертой, расположенной над катодом, а их выводы — линиями, выходящими за пределы окружности. Радиолампы, содержащие только катод и анод, называют двухэлектродными , или диодами .

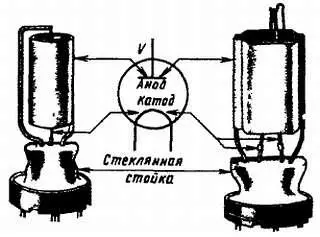

На рис. 215 показано внутреннее устройство двух диодов разных конструкций.

Рис. 215. Устройство и изображение двухэлектродной лампы на схемах

Лампа, изображенная справа, отличается тем, что ее катод (нить накала) напоминает перевернутую латинскую букву V, а анод имеет форму сплюснутого цилиндра. Электроды закреплены на проволочных стойках, впаянных в утолщенное донышко баллона. Стойки являются одновременно выводами электродов. Через специальную колодку с гнездами — ламповую панельку — электроды соединяют с другими деталями радиотехнического устройства.

В большинстве радиоламп между катодом и анодом имеются спирали из тонкой проволоки, называемые сетками . Они окружают катод и, не соприкасаясь, располагаются на разных расстояниях от него. В зависимости от назначения ламп число сеток в ней может быть от одной до пяти. По общему числу электродов, включая катод и анод, различают лампы трех -, четырех -, пятиэлектронные и т. д. Соответственно их называют триодами (с одной сеткой), тетродами (с двумя сетками), пентодами (с тремя сетками).

Внутреннее устройство одной из таких ламп-триода — показано на рис. 216. Эта лампа отличается от диодов наличием в ней спирали — сетки. На схемах сетки обозначают штриховыми линиями, расположенными между катодом и анодом.

Рис. 216. Устройство и изображение триода на схемах

Триоды, тетроды и пентоды — универсальные радиолампы. Их применяют для усиления переменных и постоянных токов и напряжений, в качестве детекторов, для генерирования электрических колебаний разных частот и многих других целей. Принцип работы радиолампы основан на направленном движении в ней электронов. «Поставщиком» же электронов внутри лампы является катод, нагретый до температуры 800-2000 °C.

В чем сущность этого явления?

Если кастрюлю, наполненную водой, поставить на огонь, то по мере нагревания частицы воды начнут двигаться все быстрее и быстрее. Наконец, вода закипит. При этом частицы воды будут двигаться с настолько большими скоростями, что некоторые из них оторвутся от поверхности воды и покинут ее — вода начнет испаряться. Нечто подобное наблюдается и в электронной лампе. Свободные электроны, содержащиеся в раскаленном металле катода, движутся с огромными скоростями. При этом некоторые из них покидают катод, образуя вокруг него электронное «облако». Это явление испускания, или излучения, катодом электронов называют термоэлектронной эмиссией . Чем сильнее раскален катод, тем больше электронов он испускает, тем гуще электронное облако, когда говорят, что «лампа потеряла эмиссию», это значит, что с поверхности ее катода свободные электроны по какой-то причине вылетают в очень малом количестве. Лампа с потерянной эмиссией работать не будет.
