Итак, длина волны радиостанции зависит от частоты тока в ее антенне: чем больше частота тока, тем короче волна, и наоборот, чем меньше частота тока, тем длиннее волна. Чтобы узнать длину волны радиостанции, надо скорость распространения радиоволн, выраженную в метрах, разделить на частоту тока в ее антенне. И наоборот, чтобы узнать частоту тока в антенне радиостанции, надо скорость распространения радиоволн разделить на длину волны этой радиостанции.

Для перевода частоты тока передатчика в мегагерцах в длину волны в метрах и обратно удобно пользоваться такими формулами:

λ(м) = 300/ f(МГц); f(МГц) = 300/ λ(м),

где λ (греческая буква «лямбда») — длина волны; f — частота колебаний, 300 — скорость распространения радиоволн, выраженная в тысячах километров в секунду.

Хочу тебя предупредить: не пугай понятие о длине волны, на которой работает радиостанция, с дальностью ее действия, т. е. с расстоянием, на котором передачи этой станции могут быть приняты. Дальность действия радиостанции, правда, зависит от длины волны, но не отождествляется с нею. Так, передача станции, работающей на волне длиной в несколько десятков метров, может быть услышана на расстоянии в несколько тысяч километров, но не всегда слышна на более близких расстояниях. В то же время передача радиостанции. работающей на волне длиной в сотни и тысячи метров, часто не слышна на таких больших расстояниях, на которых слышны передачи коротковолновых станций.

Итак , каждая радиовещательная станция работает на определенной, отведенной для нее частоте, называемой несущей . Длины волн различных радиостанций неодинаковы, но строго постоянны для каждой из них. Это и даст возможность принимать передачи каждой радиостанции в отдельности, а не все одновременно.

Весьма широкий участок радиоволн, отведенный для радиовещательных станций, условно подразделен на несколько диапазонов: длинноволновый (сокращенно ДВ), средневолновый (СВ), коротковолновый (КВ), ультракоротковолновый (УКВ). В нашей стране длинноволновый диапазон охватывает радиоволны длиной от 735,3 до 2000 м, что соответствует частотам 408 150 кГц; средневолновый радиоволны длиной от 186,9 до 571,4 м (радиочастоты 1605-525 кГц); коротковолновый — радиоволны длиной от 24,8 до 75,5 (радиочастоты 12,1–3,95 МГц); ультракоротковолновый — радиоволны длиной от 4,11 до 4,56 м (радиочастоты 3-65,8 МГц).

Радиоволны УКВ диапазона называют также метровыми волнами; вообще же ультракороткими волнами называют все волны короче 10 м. В этом диапазоне ведутся телевизионные передачи, работают связные радиостанции, оборудованные на автомашинах пожарной охраны, такси, медицинского обслуживания населения на дому, безопасности уличного движения.

Радиочастоты коротковолновых вещательных станций неравномерно распределены по диапазону: больше всего их работает на волнах длиной около 25, 31, 41 и 50 м. Соответственно этому коротковолновый радиовещательный диапазон подразделяется на 25, 31, 41 и 50-метровый поддиапазоны.

Согласно международному соглашению волна длиной 600 м (500 кГц) отведена для передачи сигналов бедствия кораблями в море — SOS. На этой волне работают все морские аварийные радиопередатчики, на эту волну настроены приемники спасательных станций и маяков.

Если сложное техническое оснащение радиовещательной станции изобразить упрощенно в виде условных знаков и прямоугольников, то получится ее структурная схема в таком виде, как показано на рис. 18. Здесь пять основных приборов и устройств: студийный микрофон, усилитель звуковой частоты (3Ч), генератор колебаний радиочастоты (РЧ), усилитель мощности колебаний радиочастоты и антенна, излучающая электромагнитную энергию радиоволн.

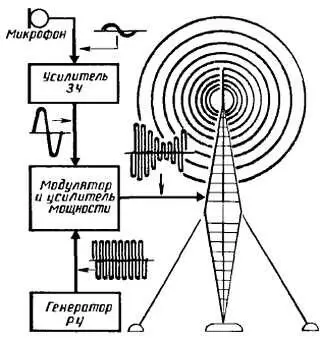

Рис. 18. Структурная схема радиовещательной станции

Пока студийный микрофон не включен, в антенне станции течет ток высокой (несущей), но строго постоянной частоты и амплитуды (см. левые части графиков на рис. 19). Антенна при этом излучает радиоволны неизменной длины и мощности. Но вот в студии включили микрофон, и люди, находящиеся за десятки, сотни и тысячи километров от радиостанции, услышали знакомый голос диктора.

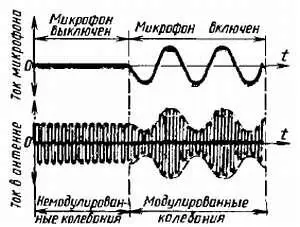

Рис. 19. При действии звука на микрофон ток высокой частоты в антенне передатчика изменяется по амплитуде

Что же в это время происходит в передатчике радиостанции? Колебания звуковой частоты, созданные микрофоном и усиленные студийным усилителем 3Ч, подают в так называемый модулятор, входящий в усилитель мощности передатчика, и там, воздействуя на ток высокой частоты генератора, изменяют его амплитуду колебаний. От этого изменяется излучаемая антенной передатчика электромагнитная энергия (см. правые части графиков на рис. 19). Чем больше частота тока, поступающего из радиостудии в передатчик, тем с большей частотой изменяются амплитуды тока в антенне. Так звук, преобразованный микрофоном в электрические колебания звуковой частоты, получает «путевку» в эфир.

Процесс изменения амплитуд высокочастотных колебаний под действием тока звуковой частоты называют амплитудной модуляцией (AM). Изменяемые же по амплитуде токи высокой частоты в антенне и излучаемые ею радиоволны носят название модулированных колебаний радиочастоты. Кроме амплитудной модуляции существует еще так называемая частотная модуляция (ЧМ). При таком виде модуляции изменяется частота, а амплитуда колебаний радиочастоты в антенне радиостанции остается неизменной. Частотную модуляцию применяют, например, для передачи звукового сопровождения в телевидении, в радиовещании на УКВ. В радиовещании на ДВ, СВ и КВ используют только амплитудную модуляцию.

Радиоволны не могут быть обнаружены ни одним органом наших чувств. Но если на их пути встречается проводник, они отдают ему часть своей энергии. На этом явлении и основан прием радиопередач. Улавливание энергии радиоволн приемником осуществляет антенна радиоприемника. Отдавая антенне часть электромагнитной энергии, радиоволны индуцируют в ней модулированные колебания радиочастоты.

В приемнике имеют место процессы, обратные тем, которые происходят в студии и на передатчике радиостанции. Если там звук последовательно преобразуют сначала в электрические колебания звуковой частоты, а затем в модулированные колебания радиочастоты, то при радиоприеме решается обратная задача: модулированные колебания радиочастоты, возбужденные в антенне, приемник преобразует в электрические колебания звуковой частоты, а затем в звук. В простейшем приемнике, работающем только благодаря энергии, уловленной антенной, модулированные колебания радиочастоты преобразуются в колебания звуковой частоты детектором, а эти колебания в звук — головными телефонами.
