Слово «антенна» пришло к нам из греческого языка. Греки называли антенной щупальца или усики насекомых. Приемная антенна это тоже щупальца, которыми она «захватывает» из пространства энергию радиоволн. Чем больше энергии приемник получит от своей антенны, тем громче он будет работать. Это особенно важно для детекторного приемника, который работает исключительно благодаря энергии радиоволн.

Всевозможных конструкций антенн много. Большая часть из них — это длинные провода, поднятые высоко над землей. Антенны этих видов называют наружными, так как они находятся снаружи зданий. Те же антенны, которые располагают внутри зданий, называют комнатными или внутренними. Наружные антенны по приемным свойствам лучше внутренних.

Тебе, пока что начинающему радиолюбителю рекомендую соорудить наружную антенну. Однако сначала сделай заземление. Дело в том, что под действием атмосферных разрядов в проводе наружной антенны могут накапливаться столь значительные электрические заряды, что они будут ощущаться при прикосновении к проводу. Соединив же с землей провод будущей наружной антенны, ты отведешь заряды в землю.

Заземление.Возможно ближе, к окну, через которое ты предполагаешь вводить провода заземления и антенны, вырой яму такой глубины, где земля всегда сохраняет влагу. В яму уложи какой-нибудь металлический предмет, например старое, но не заржавевшее ведро (рис. 21, а ) или лист оцинкованного железа (рис. 21, б ) размерами примерно 50x100 см, предварительно припаяв к нему отрезок провода такой длины, чтобы протянуть его до твоего рабочего места. Металлический предмет засыпь землей, но осторожно, чтобы не перерубить лопатой провод заземления, и хорошо утрамбуй землю. После этого провод заземления прикрепи к стене дома скобами, сделанными из гвоздей или стальной проволоки.

Если ты живешь в городе, то заземлением могут служить трубы водопровода, центрального парового или водяного отопления, так как они имеют хороший электрический контакт с землей. Трубу (по возможности ближе к твоему рабочему месту) надо осторожно зачистить до блеска напильником и туго обмотать этот участок трубы концом зачищенного медного провода, который пойдет к приемнику. Надежный контакт провода с трубой можно сделать и с помощью, металлического хомута (рис. 21, в ).

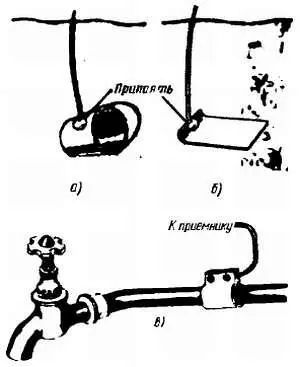

Рис. 21. Заземление

Наружная антенна.Лучше всего соорудить Г-образную антенну, напоминающую внешним видом букву «Г» (рис. 22).

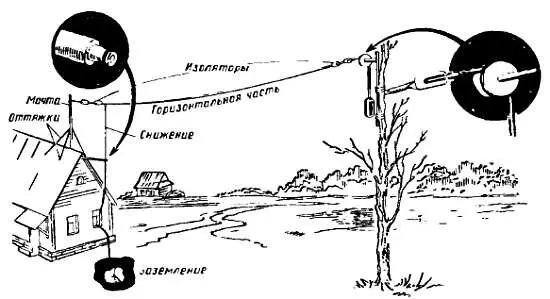

Рис. 22. Устройство Г-образной антенны

Такая антенна состоит из провода длиной 20–40 м, подвешенного с помощью опор — мачт на высоту 10–15 м над землей, и снижения — того же или такого же провода, свисающего вниз, конец которого подключают к радиоприемнику. Ту часть снижения, которую вводят в дом, называют вводом антенны. Чем длиннее горизонтальная часть антенны, и чем выше над землей она поднята, тем лучше радиоприем.

Для такой антенны удобно применить антенный канатик — многожильный провод свитый из тонких медных проволочек, или медную проволоку толщиной 1,5–2 мм. В крайнем случае можно использовать оцинкованную стальную или железную проволоку такой же толщины. Более тонкая проволока не годится, антенна из нее получится непрочной. Непригодна для антенны алюминиевая проволока, так как на воздухе она становится хрупкой и обрывается.

Желательно, чтобы горизонтальная часть, снижение и ввод антенны были сделаны одним отрезком провода. Если нет провода необходимой длины, то соединяемые участки проводов нужно зачистить до блеска, прочно скрутить и обязательно пропаять места скруток.

Определяя места подвески горизонтальной части антенны, учитывай возможность использования крыши своего дома. Близко к железной крыше дома и над деревьями антенну подвешивать не рекомендуется. Если неподалеку проходят провода электрического освещения, то горизонтальную часть антенны располагай по возможности перпендикулярно им и подальше от них.

Имей в виду: категорически запрещается подвешивать провод антенны над линиями электрического освещения, телефонными и другими проводами, а также крепить шесты к водосточным, вентиляционным и дымоходным трубам, телефонным столбам, столбам электрического освещения.

Для мачт, устанавливаемых на крышах домов, нужны шесты длиной 3–4 м, диаметром у основания 8-10 см, а у вершины 4–5 см. В сельской местности в качестве одной из опор можно использовать дерево. К шестам, отступая от вершины на 15–20 см, прикрепи по три отрезка стальной проволоки длиной несколько больше длины шестов; они будут оттяжками. На вершине одного из шестов укрепи блок. Пропусти через него прочную веревку, а лучше тонкий металлический трос дли подъема горизонтальной части антенны, а в дальнейшем для регулировки ее натяжения. Под мачты обязательно сделай дощатые опорные площадки с гнездами для их оснований (рис. 23). Устанавливать мачты удобнее вдвоем: один держит мачту в вертикальном положении, а другой закрепляет ее оттяжки на костылях или гвоздях, вбитых в крышу. Если кровля железная, оттяжки можно крепить в закроях железа.

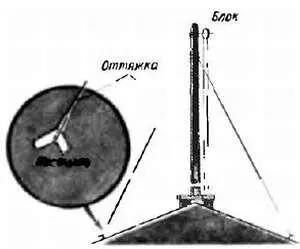

Рис. 23. Крепление мачты антенны на крыше

Провод горизонтального луча антенны подвешивай к мачтам на двух цепочках из антенных изоляторов (рис. 24, а ) или фарфоровых роликах (рис. 24, б ), используемых для комнатной электропроводки. В каждой цепочке должно быть не менее чем по два изолятора. Одну цепочку крепи к вершине мачты без блока, вторую — к веревке (тросу), перекинутой через блок на второй мачте.

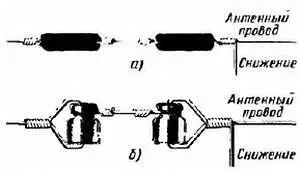

Рис. 24. Цепочки изоляторов

Разматывая провод, не выпускай моток из рук, следи за тем, чтобы на проводе не образовывались петли, перегибы. Ту часть провода, которая будет снижением, временно, пока не закончишь подъем и крепление горизонтальной части антенны, соедини с заземлением. Если для снижения приходится использовать отдельный отрезок провода, место его скрутки с горизонтальным лучом обязательно пропаяй, сильно натягивать провод горизонтального луча не следует, так как во время зимних морозов его длина заметно уменьшается, провод натягивается и может оборваться или поломать опоры.
