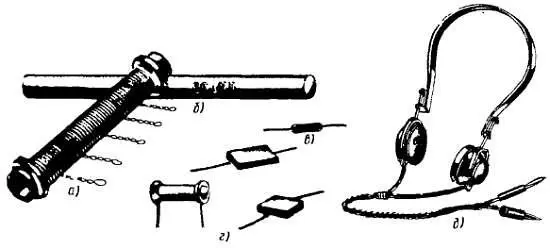

Рис. 28. Самодельная катушка индуктивности ( а), ферритовый стержень ( б), точечный диод ( в), конденсаторы ( г) и головные телефоны ( д), необходимые для опытного приемника

Катушку индуктивности сделай сам. Остальные детали готовые. Диод может быть любым из серий Д9, Д2. Конденсаторы также любых типов — слюдяные, керамические или бумажные емкостью от нескольких десятков до нескольких тысяч пикофарад (сокращенно: пФ). Головные телефоны высокоомные, т. е. с обмотками сопротивлением 1500–2200 Ом, например типа ТОН-1 или ТА-4. Несколько позже, когда приступишь к экспериментам, нужны будут некоторые другие детали и материалы.

Для катушки потребуется обмоточный провод марки ПЭВ-1 (Провод с Эмалевой Высокопрочной изоляцией в один слой), ПЭВ-2 (то же, но с изоляцией в два слоя) или ПЭЛ (Провод с Эмалевой Лакостойкой изоляцией) диаметром 0,15-0,2 мм. Обмоточные провода этих марок и их диаметр обозначают так: ПЭВ-1 0,15, ПЭВ-2 0,18, ПЭЛ 0,2. Годятся обмоточные провода и других марок, например ПБД — с изоляцией из двух (буква Д) слоев хлопчатобумажной пряжи (буква Б), или ПЭЛШО с эмалевой лакостойкой изоляцией и одним (буква О) слоем натурального шелка (буква Ш). Важно лишь, чтобы изоляция провода была непопорченной, иначе между витками катушки может возникнуть замыкание, чего допускать нельзя.

Внутренний диаметр каркаса катушки, склеенный из писчей бумаги в 3–4 слоя, должен быть таким, чтобы в него с небольшим зрением входил ферритовый стержень. В связи с этим условием советую тебе ферритовый стержень использовать в качестве болванки для заготовки каркаса катушки. Делай это так.

Предварительно обверни стержень одним-двумя слоями тонкой бумаги, чтобы в дальнейшем к нему не прикрепился каркас. Затем обверни стержень один раз полоской писчей бумаги шириной около 100 мм. Внутреннюю сторону оставшейся части бумаги намажь тонким и ровным слоем клея БФ-2, плотно закатай в нее стержень и, не снимая каркас со стержня, немного подсуши его. Когда каркас подсохнет, сними его со стержня, удачи бумажную прослойку и досуши в теплом месте - готовый каркас должен быть жестким.

Прежде чем катушку наматывать, вставь в каркас стержень. Провод сильно не натягивай, иначе каркас сожмется и из него будет трудно вытащить стержень. Всего на каркас надо намотать в один ряд 300 витков провода, делая через каждые 50 витков отводы в виде петель. Получится однослойная шестисекционная катушка индуктивности с двумя крайними выводами и пятью отводами. Чтобы крайние витки провода готовой катушки не спадали, закрепи их на каркасе колечками, нарезанными из резиновой или поливинилхлоридной трубки, или обмотай нитками. Дополнительно витки провода катушки можно скрепить тонким слоем клея БФ-2. Концы каркаса аккуратно подрежь острым ножом.

Бывает, что во время намотки катушки провод оборвется или одного отрезка провода не хватит на всю катушку. В таком случае концы провода, которые нужно соединить, должны быть очищены от изоляции, крепко скручены, пропаяны и обязательно обмотаны тонкой изоляционной лентой. Если соединение приходится возле отвода — то лучше не жалеть нескольких витков провода и сделать его в петле.

Вот теперь, юный друг, приступай к сборке своего первого радиоприемника (рис. 29).

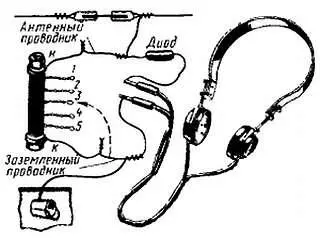

Рис. 29. Соединение деталей опытного приемника

Концы выводов и отводов катушки зачистить от изоляции, только осторожно, чтобы не порвать провод. Один из крайних выводов назовем началом катушки и обозначим буквой н . Соедини его с диодом. Второй крайний вывод катушки, ее конец к , соедини с одним из контактных штырьков шнура головных телефонов. Оставшиеся свободными вывод диода и штырек телефонов тоже соедини между собой.

К проводнику, идущему от начала катушки к диоду, прочно прикрути провод антенны, предварительно зачистив его от изоляции. Этот проводник приемника будем называть антенным. К проводнику, соединяющему конец катушки с телефонами, прикрути провод заземления. Это будет заземленный проводник. Во время опытов его придется переключать с одного вывода катушки на другой (на рис. 29 показано штриховой линией со стрелкой), не изменяя при этом соединения заземления с телефонами.

Совершим «прогулку» по цепям получившегося приемника. От начала катушки н по антенному проводнику мы попадаем к диоду, а от него — к головным телефонам. Через телефоны, далее по заземленному проводнику и через все витки катушки приходим к отправной точке н . Получилась замкнутая электрическая цепь, состоящая из катушки, диода и телефонов. Не называют детекторной. Если в этой цепи где-либо окажется обрыв, плохой контакт между деталями или соединительными проводниками, например непрочная скрутка, приемник, естественно, работать не будет.

Кратчайший путь из антенны в землю — через катушку. По этому пути пойдет ток высокой частоты, возбуждаемый в антенне радиоволнами. Этот ток создаст на концах катушки высокочастотное напряжение, которое вызовет ток такой же частоты во всей детекторной цепи.

Цепь, состоящую из антенны, катушки и заземления называют антенной или антенным контуром. Обрати внимание: контурная катушка приемника входит как в антенную, так и в детекторную цепи.

После такой прогулки по цепям приемника можно перейти к его испытанию. Надень на голову телефоны, прижми их плотнее к ушам, прислушайся. Возможно, что сразу ты ничего не услышишь даже при заведомо хороших антенне и заземлении, предварительно проверенных диоде и телефонах. Это потому, что приемник, видимо, не настроен на несущую частоту радиовещательной станции, сигналы которой хорошо слышны в вашем районе, или ты попал в перерыв передачи. Настраивать такой приемник можно изменением числа витков катушки, включаемых в антенный контур.

На рис. 29 в антенный контур включены все 300 витков катушки. Но если заземленный проводник отсоединить от конца катушки и присоединить, например, к отводу 5 , то в контур будет включено уже не 300, а 250 витков. Если же этот проводник переключить на отвод 4 , в контур будет включено 200 витков. При переключении его на отвод 3 в антенный контур будет включено 150 витков и т. д. При этом нижние секции окажутся не включенными в контур и в работе приемника участвовать не будут. Таким образом, переключением заземленного проводника ты можешь включать в контур разное число витков через 50 витков.

Запомни:чем больше длина волны радиовещательной станции, на которую можно настроить приемник, тем б о льшее число витков катушки должно быть включено в антенный контур.
