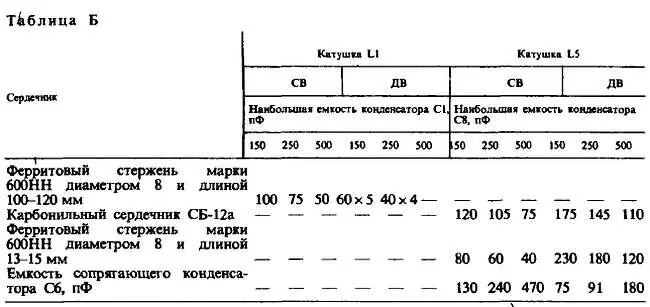

Для преобразовательного каскада используй транзистор с коэффициентом h 21Э 40–50, а для каскада усиления промежуточной частоты с h 21Э 60–80. Подстроечные конденсаторы С2 и С7 могут быть любыми.

Полагаю, что преобразователь частоты усилитель ПЧ и детектор, а также один-два каскада усиления колебаний звуковой частоты (или включенные

в цепь детектора головные телефоны), ты сначала соберешь и наладишь на макетной панели. Включив питание, измерь коллекторные токи транзисторов V1, V2 и, если они значительно отличаются от указанных на схеме, подгони их подбором резисторов R1 и R5. Эта предварительная, грубая проверка даст возможность судить только о том, нет ли ошибок, плохих контактов или неисправных деталей в цепях приемника. Затем подключи к приемнику внешнюю антенну и попытайся настроить его на какую-либо радиостанцию. При этом подстроечные конденсаторы С2 и С7 входного и гетеродинного контуров установи в положение средней емкости. Если попытка не удастся, значит, гетеродин не генерирует или нет сопряжения контуров преобразователя.

Прежде всего проверь, работает ли гетеродин. Подключи параллельно резистору R3 вольтметр постоянного тока и замкни накоротко катушку L5. При исправной работе гетеродина после закорачивания катушки напряжение на эмиттере должно немного уменьшиться.

Если напряжение не изменится, значит, гетеродин не генерирует. В этом случае надо поменять местами включение выводов катушки обратной связи L4 или, уменьшив сопротивление резистора R1, немного увеличить напряжение на базе транзистора V1.

При исправной работе гетеродина тебе удастся настроиться на какую-либо радиостанцию. Если радиоприем будет сопровождаться свистом, искажающим передачу, отодвинь антенную катушку L3 и катушку связи L2 от контурной катушки L1. Теперь, изменяя индуктивность катушек фильтров промежуточной частоты (подстроечными сердечниками или перемещая катушки по ферритовым стержням) — сначала катушки L8, а затем катушки L6, добейся наибольшей громкости приема сигналов этой станции.

Теперь переходи к самому кропотливому делу — сопряжению настроек входного и гетеродинного контуров. Блок конденсаторов С1 и С8 установи в положение максимальной емкости и только подстроечным сердечником гетеродинной катушки L5 настрой приемник на какую-либо радиостанцию наиболее низкочастотного участка диапазона. Далее изменением индуктивности катушки L1 входного контура путем перемещения ее по ферритовому стержню магнитной антенны добейся наибольшей громкости приема сигналов этой радиостанции. Затем настрой приемник на радиостанцию высокочастотного участка диапазона (емкость конденсаторов блока КПЕ наименьшая). Теперь, не трогая катушек, сопрягай контуры только подстроечными конденсаторами С2 и С7. При этом ты можешь увеличивать емкость первого конденсатора и уменьшать емкость второго или, наоборот, уменьшать емкость первого и увеличивать емкость второго. Задача одна — добиться наибольшей громкости приема этой станции.

На этом налаживание супергетеродина еще не заканчивается. Надо еще раз подстроить гетеродинный и входной контуры в конце и начале диапазона, затем еще раз подстроить контуры L8C11 и L6C4 фильтра промежуточной частоты и снова вернуться к контурам преобразователя приемника. И может быть даже не один, а два-три раза, пока никакие подстроечные элементы уже не будут улучшать работу приемника.

Не исключено, что приемник станет самовозбуждаться. Причиной самовозбуждения может быть неудачное размещение контура гетеродина и контуров промежуточной частоты относительно магнитной антенны и по отношению друг к другу. Ищи лучшее размещение этих элементов приемника. Если не поможет, то попробуй менять местами выводы катушек связи L7 и L9, укорачивать или разносить проводники цепей баз и коллекторов транзисторов. А если возникает генерация из-за связи каскадов через цепи питании, включи в цепь коллектора транзистора V2 усилителя ПЧ точно такой же развязывающий фильтр, как в цепи транзистора преобразователя частоты.

Когда устранишь все неполадки и наладишь приемник, начнется завершающий этап — сборка деталей на монтажной плате и монтаж приемника в футляр. Здесь все зависит от твоей смекалки, инициативы и твоих возможностей. Можно, например, походный приемник прямого усиления (по схеме на рис. 204) преобразовать в супергетеродин. При этом тебе придется только перемонтировать радиочастотную часть, превратив ее в каскад усиления промежуточной частоты и преобразователь частоты. Место на монтажной плате для новых деталей там есть. А детекторный каскад и усилитель 3Ч приемника останутся без изменений.

Если решишь делать новый приемник, то, учитывая габариты и особенности имеющихся деталей, продумай хорошенько его монтажную схему, конструкцию футляра и только тогда принимайся за дело. Опыт у тебя есть, так что решай самостоятельно все эти практические вопросы.

Впрочем, супергетеродин может быть и на электронных лампах.

Принципиальная схема такого варианта супергетеродина изображена на рис. 237.

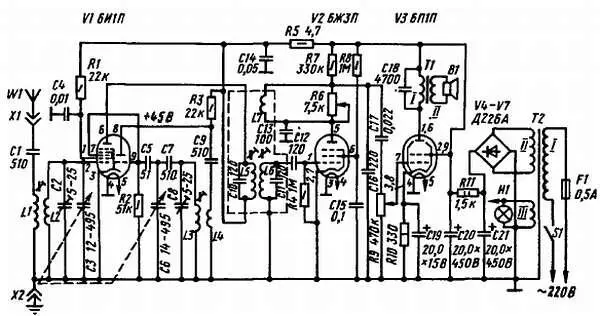

Рис. 237. Принципиальная схема лампового супергетеродина

Если ты строил приемник прямого усиления 1-V-1 (см. рис. 228), то большая часть схемы этого варианта супергетеродина тебе уже знакома. Действительно, все, что находится справа от конденсатора С12, является точным повторением аналогичного участка схемы того приемника. Его каскад усиления радиочастоты заменен преобразователем. Получился трехламповый однодиапазонный супергетеродин.

В преобразователе частоты используется специально предназначенная для этой цели комбинированная электронная лампа 6И1П (V1). Это триод-гептод. Ее триодная часть работает в гетеродине, а гептодная — в смесителе. Следовательно, преобразователь частоты этого супергетеродина выполнен с отдельным гетеродином.

В смесительную часть преобразователя кроме гептода лампы 6И1П входят: контур L2C3C2, связанный индуктивно с антенной катушкой L1, и контур L5C10, включенный в анодную цепь гептода. Гетеродинную часть образуют триод лампы и контур L3C6C7C8, индуктивно связанный с катушкой обратной связи L4. Контур L5C10 в анодной цепи гептода и индуктивно связанный с ним точно такой же контур L6C11, настроенные на частоту 465 кГц, образуют двухконтурный фильтр промежуточной частоты.

Как работает этот каскад приемника? Через катушку L1 протекают переменные токи разных радиочастот, возникающие в антенне под действием волн многих радиостанций. В контуре же L2C2C3, связанном индуктивно с катушкой L1, возбуждаются колебания в основном только той частоты, на которую он настроен в резонанс. Эти колебания передаются на первую от катода (управляющую) сетку гептода и воздействуют на его анодный ток.
